スーパーチューブ 441

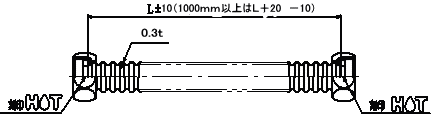

スーパーチューブ


呼径１３（Φ１６）（ナットＧ１／２）
品　番 L寸 内箱入数 外箱入数
FHO40100 100 10本入 100本入
FHO40150 150 10本入 100本入
FHO40200 200 10本入 100本入
FHO40250 250 10本入 100本入
FHO40300 300 10本入 100本入
FHO40350 350 10本入 100本入
FHO40400 400 10本入 100本入
FHO40450 450 10本入 100本入
FHO40500 500 10本入 100本入
FHO40550 550 10本入 100本入
FHO40600 600 10本入 100本入
FHO40700 700 10本入 100本入
FHO40800 800 10本入 50本入
FHO40900 900 10本入 50本入
FHO41000 1000 10本入 50本入
●材質
　　フレキ部：ＳＵＳ３０４
　　ナット部：Ｃ３６０４ＢＤ
●仕様
　　ゴムパッキン（材質：ＥＰＤＭ）
呼径２０（Φ２０）（ナットＧ３／４）
品　番 L寸 内箱入数 外箱入数
FHO60100 100 10本入 100本入
FHO60150 150 10本入 100本入
FHO60200 200 10本入 100本入
FHO60250 250 10本入 100本入
FHO60300 300 10本入 100本入
FHO60350 350 10本入 100本入
FHO60400 400 10本入 100本入
FHO60450 450 5本入 50本入
FHO60500 500 5本入 50本入
FHO60550 550 5本入 50本入
FHO60600 600 5本入 50本入
FHO60700 700 5本入 50本入
FHO60800 800 5本入 25本入
FHO60900 900 5本入 25本入
FHO61000 1000 5本入 25本入
●材質
　　フレキ部：ＳＵＳ３０４
　　ナット部：Ｃ３６０４ＢＤ
●仕様
　　ゴムパッキン（材質：ＥＰＤＭ）
呼径２５（Φ２４．５）（ナット無地・Ｇ１）
品　番 L寸 内箱入数 外箱入数
FMU25A0100 100 5本入 50本入
FMU25A0150 150 5本入 50本入
FMU25A0200 200 5本入 50本入
FMU25A0250 250 5本入 50本入
FMU25A0300 300 5本入 50本入
FMU25A0350 350 5本入 50本入
FMU25A0400 400 5本入 50本入
FMU25A0450 450 5本入 50本入
FMU25A0500 500 5本入 50本入
FMU25A0550 550 5本入 50本入
FMU25A0600 600 5本入 50本入
FMU25A0700 700 5本入 50本入
FMU25A0800 800 5本入 25本入
FMU25A0900 900 5本入 25本入
FMU25A1000 1000 5本入 25本入
●仕様
　　ノンアスベストパッキン
性　能　表
呼　径 １３・２０・２５
耐圧性能 試験：１．７５ＭＰａ（１７．８ｋｇｆ／ｃｍ２）の水圧で１分間加圧
結果：漏れ、その他の異常なし
　　破壊圧 　（参考値） ２７．５ＭＰａ（２８０ｋｇｆ／ｃｍ２）
伸び率 １．０％以内
膨張率 ０．５％以内
残留伸び ０．１％以内
曲げ回数 試験：０．１ＭＰａ（１．０２ｋｇｆ／ｃｍ２）加圧で、曲げＲは
呼径の３倍とし、９０°屈曲 を一回とする。
結果：呼径１３−２０回以上、呼径２０−１５回以上、呼径２５−１０回以上
使用温度 ０℃〜９０℃（ＥＰＤＭ）、０℃〜１００℃（ノンアスベスト）
適性締付　トルク ４．９〜９．８Ｎ・ｍ（ＥＰＤＭ）、９．８〜１９．６Ｎ・ｍ（ノンアスベスト）
使用流体 水又は湯


○受注生産対応
　　　・フレキ材質：ＳＵＳ３１６Ｌ（Φ１６・Φ１６．８）
　　　・日本水道協会認証品




ファンコイルチューブ 441



ファンコイルチューブ


呼径：13（Φ18.5）（ナットＧ1/2）
品番 Ｌ寸 内箱 外箱
FHO14HA0100 100 10 100
FHO14HA0150 150 10 100
FHO14HA0200 200 10 100
FHO14HA0250 250 10 100
FHO14HA0300 300 10 100
FHO14HA0350 350 10 100
FHO14HA0400 400 10 100
FHO14HA0450 450 10 100
FHO14HA0500 500 10 100
FHO14HA0600 600 10 100
呼径：20（Φ24.8）（ナットＧ3/4）
品番 Ｌ寸 内箱 外箱
FHO19HA0100 100 5 50
FHO19HA0150 150 5 50
FHO19HA0200 200 5 50
FHO19HA0250 250 5 50
FHO19HA0300 300 5 50
FHO19HA0350 350 5 50
FHO19HA0400 400 5 50
FHO19HA0450 450 5 50
FHO19HA0500 500 5 50
FHO19HA0600 600 5 50
●材質
　 フレキ部：SUS304
　 ナット部 ：C3604BD		 ●仕様
　ノンアスベストパッキン
○受注生産対応
　　・フレキ材質：SUS316L
　　・呼径２５
　　・ゴム（EPDM）パッキン仕様
　　・日本水道協会認証品も有り
アングルフレキチューブ 441

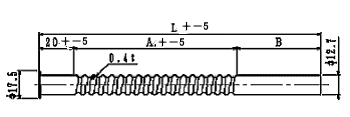

アングルフレキチューブアングルフレキチューブ図面


品番 Ｌ寸 Ａ Ｂ 内箱 外箱
FNO13R0200 200 100 80 20 200
FNO13R0250 250 140 90 20 200
FNO13R0300 300 140 140 20 200
FNO13R0400 400 140 240 20 200
FNO13R0500 500 140 340 20 200
FNO13R0600 600 140 440 20 200
FNO13R0700 700 140 540 20 200
FNO13R1000 1000 140 840 20 100
●材質
　 SUS304
○受注生産対応
　 ・上記Ｌ寸以外でも製作可能

ラセンチューブ
ラセンチューブ

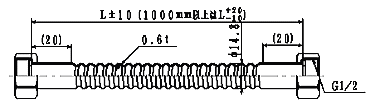

ラセンチューブ図面
●材質
　 フレキ部：SUS316L　　　ナット部：C3604BD
●ゴムパッキン仕様（材質：EPDM）
●日本水道協会認証品も有り


銅フレキチューブ
銅フレキチューブ

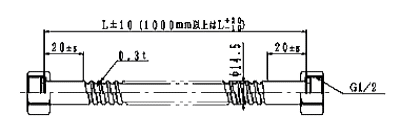

銅フレキチューブ図面
●材質
　 フレキ部：C1220T　　ナット部：C3604BD
●呼径：13及び20
●ノンアスベストパッキン仕様
●日本水道協会認証品も有り
●（　）内は呼径20


銅ラセンチューブ
銅ラセンチューブ

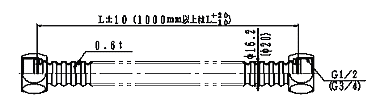

銅ラセンチューブ図面
●材質
　 フレキ部：C1220T　　ナット部：C3604BD
●ノンアスベストパッキン仕様
