シールドチューブ・特殊タイプ 043
特徴
●透過性と高いシールド効果を合わせ持つシールド結束チューブ

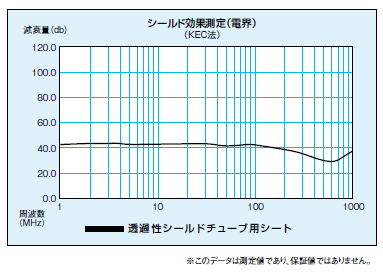

●1MHZから1GHZまで30dB以上(KEC法)のシールド効果を実現
●チューブ内のケーブル等の確認が可能
●定尺 25m

用途
コンピューター及び周辺端末装置、通信機器、計測機器、
医療用機器その他電子応用装置の配線用ケーブル結束、ノイズ対策
型式 ZTM(Zトラック型)
取扱い停止品
透過性シールドチューブ
型式 RTM(Rトラック型)
取扱い停止品
透過性シールドチューブ・プライヤー不要
シールドチューブ 特殊タイプ ZTM シールドチューブ 特殊タイプ RTM
(専用工具が不要なRトラックタイプ

ZTM
RTM
サイズφ(mm) 有効幅 製品幅
15 60 70
20 76 86
25 92 102
30 108 118
40 139 149
50 170 180
70 233 243
100 327 337
単位(mm)
製品例 (30φ製品):ZTM-30

ジッパーチューブ専用プライヤー型式 GP-1
043

専用プライヤー GP-1

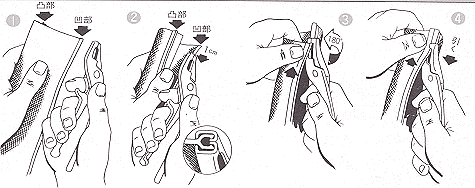

ジッパーチューブ用のプライヤーの使用法方
@左手にジッパーの凹側を右にしたジッパーチューブを持ち、右手にプライヤーを持つ。
A凹側の先端部より10mmの部分を左手親指爪で広げながら、プライヤーの爪を凹部にはめ込む。
Bジッパーの凸側をプライヤーの内側下部よりはめ込み、すべらせたら凹側の端部をそろえる。
Cジッパーチューブの先端を持ち、右手人差し指をプライヤーの引き金にかけ、プライヤーをやや左にかたむけ加減に手前に引っ張る。

※GP−1のRoHs対応に関してはお問い合わせ下さい
