　PTFEマグネット撹拌装置 612
PTFEマグネット撹拌装置
■ 特　長
● 誘導回転（マグネットドライブ方式）の採用
● 高真空でもリークがありません。常圧、徴加圧にも使用できます。
● 高速回転が可能です。
● 従来の製品と比較してOリングにてシャフトシールされていないので耐久性が良い。
● 現在使用されております撹拌機械に連絡して直に使用できます。
● 撹拌棒取付けはPTFEアタッチメント使用の為、硝子撹拌棒を取付けしても破損の心配は有りません。

■ 性　能
● 耐真空度 ・・・ 10-3Pa
● 回転数 ・・・ MAX1,500rpm
● 回転トルク ・・・ 0.5N・m
● 撹拌棒取付径 ・・・ 硝子棒8m/m
● 摺合せジョイント ・・・ 材質PTFE
29/42・24/40
● 全重量 ・・・ 約580g

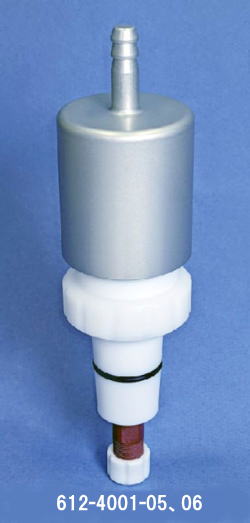

型式 共通摺合せ 材質
612-4001-05 24/40 ジョイント：PTFE
回転軸：ルーロン
O-リング：バイトン
アタッチメント：PTFE
612-4001-06 29/42

■ 摺合せ部をR3/4にネジ切りした製品も出来ます。
■ 上記のほかに高トルクタイプ、各種あります。お問い合わせください。

■ 下記部品販売も致しますので、お問い合わせください。
部品番号 名称   材質 型式
12 誘導
カバー		 外部マグネット  AL 612-4001-3
ボールベアリング
11 SUJ-2
1 マグネット（内磁）  SUS316 612-4001-4
2 軸受 ルーロン 612-4001-12
3 リーク防止カバー SUS316 612-4001-11
4 Oリング  フッソコーティングFKM 612-4001-24-29
10 取付ツバ 24/40用 デルリン 612-4001-8-24
29/42用 612-4001-8-29
5 Oリング 24/40用 フッソコーティングFKM 612-4001-5-24
29/42用 612-4001-5-29
6 本体 24/40用 PTFE 612-4001-1-24
29/42用 612-4001-1-29
7 回転軸 ルーロン 612-4001-6R
8 締付パッキン PTFE 612-4001-9
9 締付ナット PTFE 612-4001-10T

 部品図

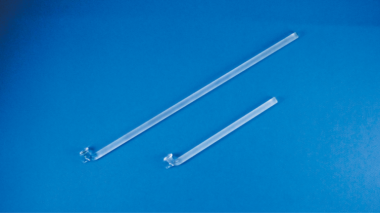

硝子撹拌棒
型式 摺りガラス製
撹拌棒全長		 撹拌適用量
612-4001-03 150m/m 50mℓ〜500mℓ
612-4001-04 300m/m 1,000mℓ〜5,000mℓ
■ 硝子撹拌棒はスリ付き（カラ回り防止用）の8m/mφを使用しております。
