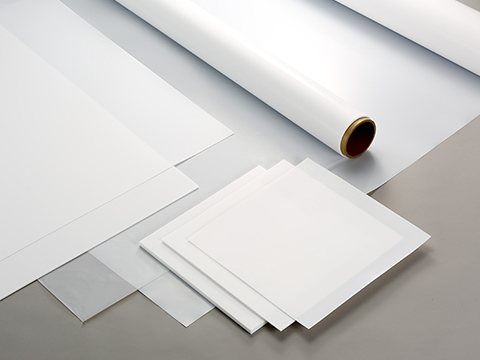

PTFEフィルム・シート 958
PTFEをフィルム状、シート状にした素材です。
特長：
サイズ種類豊富なPTFEﾌｨﾙﾑｼｰﾄです。
化学プラント関連のガスケットやライニング等に実績が豊富です。


※物性表と選択基準資料はこちら
型式 厚さt:(mm) 幅w:(mm) 長さ(m)
958-05-01 0.05 300 10
958-05-02 0.05 600 10
958-05-03 0.05 1000 10
958-05-04 0.08 300 10
958-05-05 0.08 600 10
958-05-06 0.08 1000 10
958-05-07 0.1 300 10
958-05-11 0.1 600 10
958-05-15 0.1 1000 10
958-05-16 0.1 1000 30
958-05-17 0.1 1000 50
958-05-18 0.1 1000 100
958-05-19 0.1 1500 10
958-05-20 0.1 1500 30
958-05-21 0.1 1500 50
958-05-22 0.1 1500 100
958-05-23 0.2 300 10
958-05-27 0.2 600 10
958-05-31 0.2 1000 10
958-05-32 0.2 1000 30
958-05-33 0.2 1000 50
958-05-34 0.2 1000 100
958-05-35 0.2 1500 10
958-05-36 0.2 1500 30
958-05-37 0.2 1500 50
958-05-38 0.2 1500 100
958-05-39 0.3 300 10
958-05-43 0.3 600 10
958-05-47 0.3 1000 10
958-05-48 0.3 1000 30
958-05-49 0.3 1000 50
958-05-50 0.3 1000 100
958-05-51 0.3 1500 10
958-05-52 0.3 1500 30
958-05-53 0.3 1500 50

型式 厚さt:(mm) 幅w:(mm) 長さ(m)
958-05-54 0.3 1500 100
958-05-55 0.4 300 10
958-05-59 0.4 600 10
958-05-63 0.4 1000 10
958-05-64 0.4 1000 30
958-05-65 0.4 1000 50
958-05-66 0.4 1000 100
958-05-67 0.4 1500 10
958-05-68 0.4 1500 30
958-05-69 0.4 1500 50
958-05-70 0.4 1500 100
958-05-71 0.5 300 10
958-05-75 0.5 600 10
958-05-79 0.5 1000 10
958-05-80 0.5 1000 30
958-05-81 0.5 1000 50
958-05-82 0.5 1000 100
958-05-83 0.5 1500 10
958-05-84 0.5 1500 30
958-05-85 0.5 1500 50
958-05-86 0.5 1500 100
958-05-87 0.8 300 10
958-05-88 0.8 600 10
958-05-89 0.8 1000 10
958-05-90 0.8 1500 10
958-05-91 1.0 300 10
958-05-92 1.0 600 10
958-05-93 1.0 1000 10
958-05-94 1.0 1500 10
958-05-95 1.5 1000 10
958-05-96 1.5 1500 10
958-05-97 2.0 1000 10
958-05-98 2.0 1500 10
958-05-99 3.0 1000 10
958-05-100 3.0 1500 10
寸法公差
厚さ (mm) 長さ (m) 幅 (mm) 厚さ許容差 長さ許容差 幅許容差
0.05 10 300, 600, 1000 -0.01〜0.02mm -0〜+5% -0〜+10%
0.08
0.1 10
30
50
100		 300(注)
600(注)
1000
1500		 -10%〜+10%
0.2
0.3
0.4
0.5
0.8 10 1000
1500		 -5%〜+10%
1
1.5
2
3
※（注）の製品は10ｍ品のみ



PTFEシート (厚さ：0.5〜10mm) 958
特長：
サイズ種類豊富なPTFEｼｰﾄです。
シートは各種機械装置の機構部品へと、幅広く利用されています。


※物性表と選択基準資料はこちら
型式 厚さ(mm) サイズ(mm)
958-06-01 0.5 1000 × 1000
958-06-02 0.8 1000 × 1000
958-06-03 1 300 × 300
958-06-04 1 500 × 500
958-06-05 1 1000 × 1000
958-06-06 1 1500 × 1500
958-06-07 1.5 300 × 300
958-06-08 1.5 500 × 500
958-06-09 1.5 1000 × 1000
958-06-10 1.5 1500 × 1500
958-06-11 2 300 × 300
958-06-12 2 500 × 500
958-06-13 2 1000 × 1000
958-06-14 2 1500 × 1500
958-06-15 3 300 × 300
958-06-16 3 500 × 500
958-06-17 3 1000 × 1000
958-06-18 3 1500 × 1500
958-06-19 4 300 × 300
958-06-20 4 500 × 500
958-06-21 4 1000 × 1000
958-06-22 4 1000 × 1500
958-06-23 4 1000 × 2000
958-06-24 4 1500 × 1500
958-06-25 5 300 × 300
型式 厚さ(mm) サイズ(mm)
958-06-26 5 500 × 500
958-06-27 5 1000 × 1000
958-06-28 5 1000 × 1500
958-06-29 5 1000 × 2000
958-06-30 5 1500 × 1500
958-06-31 6 300 × 300
958-06-32 6 500 × 500
958-06-33 6 1000 × 1000
958-06-34 6 1000 × 1500
958-06-35 6 1000 × 2000
958-06-36 6 1500 × 1500
958-06-37 7 300 × 300
958-06-38 7 500 × 500
958-06-39 7 1000 × 1000
958-06-40 7 1000 × 1500
958-06-41 7 1000 × 2000
958-06-42 8 300 × 300
958-06-43 8 500 × 500
958-06-44 8 1000 × 1000
958-06-45 8 1000 × 1500
958-06-46 8 1000 × 2000
958-06-47 10 300 × 300
958-06-48 10 500 × 500
958-06-49 10 1000 × 1000
958-06-50 10 1000 × 1500
958-06-51 10 1000 × 2000

寸法公差
厚さ (mm) 大きさ (mm) 許容差 厚さ 許容差 大きさ (mm)
0.5 1000 × 1000 ±10% -0〜+30
0.8 1000 × 1000 ±10% -0〜+30
1 300 × 300 -5%
+10%		 -0〜+15
1.5 500 × 500
2 1000 × 1000 -0〜+30
3 1500 × 1500 -0〜+50
4 300 × 300
500 × 500
1000 × 1000
1000 × 1500
1000 × 2000
1500 × 1500		 ±5% -0〜+15
5 -0〜+30
6 -0〜+50
7 300 × 300
500 × 500
1000 × 1000
1000 × 1500
1000 × 2000		 -0〜+15
8 -0〜+30
10 -0〜+50



PTFEシート厚 (厚さ：5〜100mm) 958
特長：
サイズ種類豊富なPTFEｼｰﾄです。
シートは各種機械装置の機構部品へと、幅広く利用されています。


※物性表と選択基準資料はこちら
型式 厚さ(mm) サイズ(mm)
958-07-01 5 500 × 500
958-07-02 5 1000 × 1000
958-07-03 6 500 × 500
958-07-04 6 1000 × 1000
958-07-05 8 500 × 500
958-07-06 8 1000 × 1000
958-07-07 10 500 × 500
958-07-08 10 1000 × 1000
958-07-09 10 1500 × 1500
958-07-10 12 500 × 500
958-07-11 12 1000 × 1000
958-07-12 12 1500 × 1500
958-07-13 15 500 × 500
958-07-14 15 1000 × 1000
958-07-15 15 1500 × 1500
958-07-16 18 500 × 500
958-07-17 18 1000 × 1000
958-07-18 18 1500 × 1500
958-07-19 20 500 × 500
958-07-20 20 1000 × 1000
958-07-21 20 1500 × 1500
958-07-22 22 500 × 500
958-07-23 22 1000 × 1000
958-07-24 22 1500 × 1500
958-07-25 25 500 × 500
958-07-26 25 1000 × 1000
958-07-27 25 1500 × 1500

型式 厚さ(mm) サイズ(mm)
958-07-28 30 500 × 500
958-07-29 30 1000 × 1000
958-07-30 30 1500 × 1500
958-07-31 35 500 × 500
958-07-32 35 1000 × 1000
958-07-33 35 1500 × 1500
958-07-34 40 500 × 500
958-07-35 40 1000 × 1000
958-07-36 40 1500 × 1500
958-07-37 45 500 × 500
958-07-38 45 1000 × 1000
958-07-39 45 1500 × 1500
958-07-40 50 500 × 500
958-07-41 50 1000 × 1000
958-07-42 50 1500 × 1500
958-07-43 60 500 × 500
958-07-44 60 1000 × 1000
958-07-45 60 1500 × 1500
958-07-46 70 500 × 500
958-07-47 70 1000 × 1000
958-07-48 80 500 × 500
958-07-49 80 1000 × 1000
958-07-50 90 500 × 500
958-07-51 90 1000 × 1000
958-07-52 100 500 × 500
958-07-53 100 1000 × 1000

寸法公差
厚さ (mm) 大きさ (mm) 許容差 厚さ (mm) 許容差 大きさ (mm)
5 500×500
1000×1000		 -0〜+1.0 -0〜+30
6
8 -0〜+1.2
10 500×500
1000×1000
1500×1500		 -0〜+1.5 -0〜+30
(但し 1500×1500は、±20とする)
12
15
18 -0〜+1.8
20 -0〜+2.5
22
25
30
35 -0〜+3.0
40
45
50 -0〜+3.5
60
70 500×500
1000×1000		 -0〜+4.0 -0〜+30
80
90 -0〜+4.5
100
