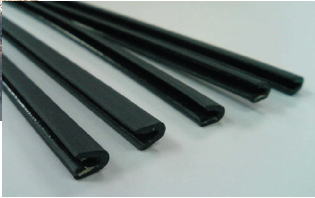

Rayrim 熱収縮エッジング 276
■ 特 長
● 接着剤付の熱収縮タイプ
● 穴の形状に合せて使用できます
● 耐候性

■ 用 途
● パネルのカット面からの電線の保護
● パネルカット面が複雑な曲線部にも取付可

■ 標準色

■ 規 格
耐候性 : ISO37
耐摩耗性 : ISO37
AL接着性 : 25N/25mm(min)
Raychem RK6182

■ 基本特性
材質: 放射線架橋ポリオレフィン
収縮温度: 150℃
長さ方向収縮率: +1%〜10%
連続使用温度 : −55℃〜80℃


使用例 金属エッヂから電線の擦れ破損防止

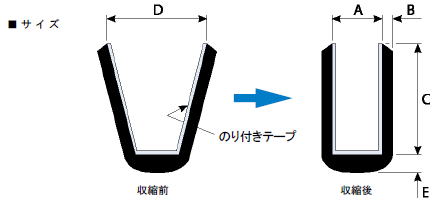

サイズ表
型式 取付パネル厚(mm) A(mm) B(mm) C(mm) D(mm) E(mm) STK(カット品)定尺(m)
RAYRIM-NR6-0-STK 0.31〜0.56 0.6 0.5 3.5 0.8 1.25 1.2
RAYRIM-NR7-0-STK 0.61〜1.63 1.0 0.9 4.8 1.6 1.25 1.2
RAYRIM-NR8-0-STK 1.83〜3.25 2.0 0.9 6.6 2.5 2.25 1.2
RAYRIM-NR9-0-STK 3.66〜5.38 4.2 0.9 13.5 4.5 2.20 1.2
