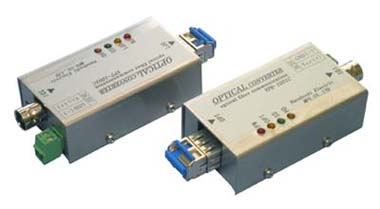

デジタルフルハイビジョン光通信機器
VP-1001C
247

フルハイビジョン映像信号を遅延やコマ落ちがなくリアルタイム
に最大20km伝送するユニット

●フルハイビジョン映像信号(HD-SDI、SD-SDI)1chを光ファイバで最大20km伝送。
●LC型コネクタを採用。
●SMF(シングルモードファイバ)、MMF(マルチモードファイバ)に対応。
●入出力信号用コネクタはBNC。
●AGC回路内臓により、伝送距離による出力設定が不要。
●中継器を使わずに、長距離伝送可能。
●チェックフィールドテスト信号対応。

■用途
◎遠隔監視システム
◎セキュリティ監視システム
◎監視カメラ伝送
◎放送局カメラ映像伝送
19インチラック対応
VP005シリーズSC/Sタイプ
*製品のリニューアルに関するお知らせ⇒ PDF

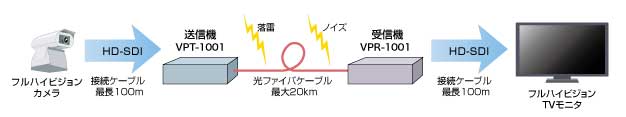

接続例
接続例
 <ご検討の際は、必ず仕様書にてご確認ください>
主な仕様(寸法単位:mm)
 タイプ
送信機
受信機
 型式
VPT-1001C
VPR-1001C
 対応信号
HD-SDI、SD-SDI、エンベデットオーディオ
 波長
1310nm
 チャンネル数
1ch
 入出力信号用コネクタ
BNC
 伝送帯域
143Mbps〜1.485Gbps
 伝送距離
SMF:20km ※、MMF:3km ※
 適合光ファイバ
SMF(シングルモードファイバ)SM 10/125、MMF(マルチモードファイバ)GI 50/125
 適合光コネクタ
LC型(PC研磨)
 電源
DC5V/フェニックスコンタクトMC1.5/2-ST-3.5、AC100V(オプション:AD5V-3A使用)
 機能
ケーブルイコライザ/リクロッカ
リクロッカ
 消費電流
Max.290mA
Max.250mA
 使用温度範囲
−10〜70℃(結露なきこと)
 取付板
標準装備
 寸法
72.5(W)×38.5(D)×23.3(H)(突起部、取付板含まず)
※SMF時は0.5dB/km、MMF時は3dB/kmの値となります。
仕様書ダウンロード
(PDF)
