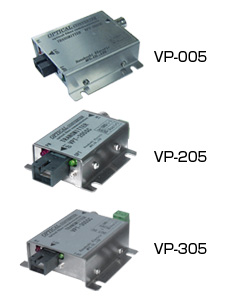

映像光通信機器 VP-005,205,305シリーズ
 247
●映像信号(NTSC・PAL方式)1chを光ファイバで最大40km伝送。
●SC型コネクタを採用。
●SMF(シングルモードファイバ)に対応。
●入出力信号用コネクタはBNC。
●AGC回路内臓により、伝送距離による出力設定が不要。
●距離、電源を選べます。

※19インチラック対応 (VP-005SC、VP-205SCのみ)

■用途
◎遠隔監視システム
◎セキュリティ監視システム
◎監視カメラ伝送
◎TV会議システム 等

接続例

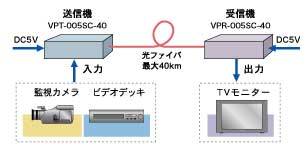

<VP-005SC>VP-005SC接続例

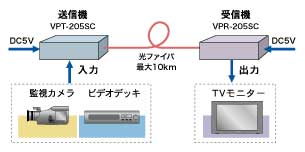

<VP-205SC>VP-205SC接続例

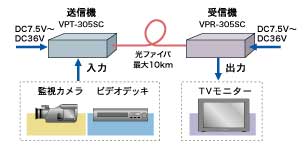

<VP-305SC>VP-305SC接続例

<ご検討の際は、必ず仕様書にてご確認ください>
主な仕様(寸法単位:mm)
 仕様
40km仕様
20km仕様
10km仕様
 タイプ
ケース入り
 型式
送信機
VPT-005SC-40
VPT-005SC
VPT-205SC
VPT-305SC
受信機
VPR-005SC-40
VPR-005SC
VPR-205SC
VPR-305SC
 映像信号
NTSC/PAL方式 1Vp-p/75Ω
NTSC/PAL方式 2Vp-p(Max.)/75Ω
 信号変調方式
PFM方式
 波長
1310nm
 発光素子
LD
 チャンネル数
1ch
 入出力コネクタ
BNC
 伝送可能帯域
10Hz〜7.0MHz(−6dB)
1Hz〜6.5MHz(−6dB)
 S/N比
−55dB以下
−58dB以下
 DG/DP
5%/5°
 伝送距離
SMF:40km ※
 SMF:20km ※
 MMF:3km ※
SMF:10km ※、MMF:3km ※
 適合光ファイバ
SMF(シングルモードファイバ)SM 10/125、MMF(マルチモードファイバ)GI 50/125
 適合光コネクタ
SC型(JIS C 5973 F04)
 電源  DC5V/フェニックスコンタクトMC1.5/2-ST-3.5、
 AC100V(AD5V-3A使用)
DC7.5V〜DC36V/フェニックスコンタクトMCTB2.5/2-ST-5、08
 消費電流 送信機
180mA
250mA
60mA(DC24V時)
受信機
180mA
165mA
45mA(DC24V時)
 使用温度範囲
−20〜60℃(結露なきこと)
−20〜80℃(結露なきこと)
−20〜70℃(結露なきこと)
 取付板
標準装備
 寸法(取付板含まず)
60.7(W)×47.4(D)×19.3(H)
49.4(W)×32.2(D)×17.9(H)
60.7(W)×47.4(D)×19.3(H)
※SMF時は0.5dB/km、MMF時は3dB/kmの値となります。
仕様書ダウンロード
VP-005
(PDF)
