ナイロン高圧ホース 449
ナイロン高圧ホース
■特徴:
耐溶剤性に優れるポリアミド（ナイロン）樹脂をインナーチューブ に採用した高圧ホースです。軽量かつフレキシブルで、補強層に はステンレスワイヤーまたは高強力繊維を採用し耐久性にも優れ ています。用途に応じ、ホースにアウターカバー加工した製品（R215 シリーズ）もラインナップ。 ホースサイズ、長さ、口金の種類、材質等、特殊対応可能です。
お気軽にご相談ください
■仕様・用途
●耐　熱　性　－40～100℃（一部 60℃）
●ホース標準内径　φ4～φ25
●ホース最長　200M（一部除く）
●一般洗浄機用、一般産業機械用
お問い合わせの際は、下記問い合わせフォームに
ご記入頂き当社までＦＡＸしていただけますと
スムーズなご回答させていただきます。
問い合わせフォーム（ＰＤＦファイル）
（印刷してお使い下さい）
ナイロン高圧ホース
■ナイロンホース仕様
●高圧ナイロンホース（21～35MP） ナイロン高圧ホース

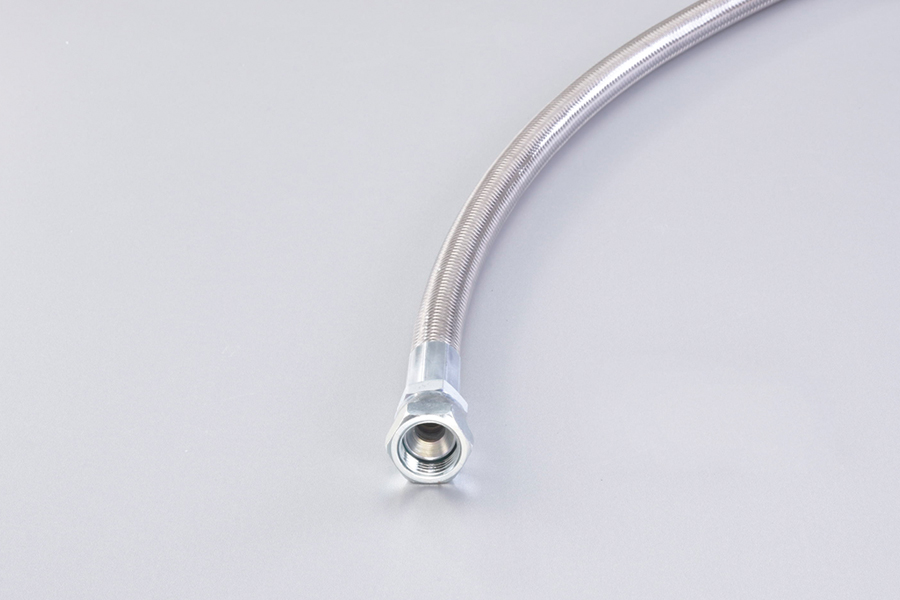

R100シリーズ（外装ＳＵＳワイヤーブレード）
品　番 呼　称（in） サイズ（mm） 最高使用圧力
(MPa)		 最大衝撃圧力
(MPa)		 最小破壊圧力
(MPa)		 最小曲げ半径
（mm）		 参考重量
（g／m）
参考内径 参考外径
R100-02 1/8 4 7.3 32 48 130 40 75
R100-04 1/4 6 9.3 22 33 90 50 90
R100-05 3/8 8 11.6 21 31 84 60 140
R100-06 3/8 9 12.9 21 31 84 65 145
R100-08 1/2 12.7 17.6 35 52 140 100 250
R100-12 3/4 19 25.6 25 37 100 190 450
R100-16 1 25 32.5 25 37 100 230 840

耐圧層 ： R100-02～06 SUS304硬質線1WB
： R100-08～12 高強力ポリアリレート繊維1B＋SUS304硬質線1WB
： R100-16 高強力ポリアリレート繊維1B＋SUS304硬質線2WB
使用温度： －40～100℃

ホース口金はこちら⇒ホース口金
 ※基本的に標準金具は、＃１００１，１００４，１００５を揃えています。材質は鉄及びＳＵＳ、その 他金具（Ｒｃ固定ネジ，ＵＮＦ金具，ヘルール，フランジ，パイプエンド）もご用意できます。
■エアレスホース仕様（ナイロンホース共通仕様）
ナイロン高圧ホース

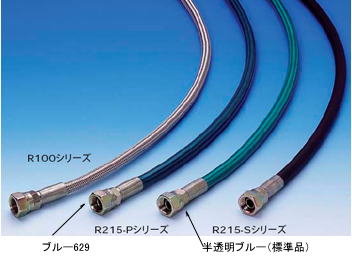

R215-Pシリーズ（外装PVCタイプ）
R215-Sシリーズ（外装サントプレーンタイプ）
※R215-Sシリーズは受注生産で製作しています。（1000ｍ以上/1ロット）サントプレーンは耐薬品性に優れシンナー等にも侵されません。
型式 呼称（in） サイズ（mm）  最高使用圧力
(MPa)		  最大衝撃圧力
(MPa)		 最小破壊圧力
(MPa)		 最小曲げ半径
（mm）		 参考重量
（g／m）
参考内径 参考外径
※R215-P-04 1/4 6 11.0 22 33 90 45 120
※R215-P-05 3/8 8 13.3 21 31 84 55 175
R215-P-06 3/8 9 15.0 21 31 84 85 200
※R215-P-08 1/2 12.7 19.5 35 52 140 90 290
R215-P-12 3/4 19 28.0 25 37 100 180 580
R215-S-04 1/4 6 11.0 22 33 90 45 120
R215-S-05 3/8 8 13.3 21 31 84 55 175
耐 圧 層： R215-04～06 SUS304硬質線1WB
： R215-08 高強力ポリアリレート繊維1B＋SUS304硬質線1WB
外 装 色： Pシリーズ/半透明ブルー（標準）　Sシリーズ/黒
ブルー629（型式※印サイズ製作可）
※ブルー629で製作の際は、型式末尾に「ブルー629」と明記下さい。
使用温度： Pシリーズ/－40～60℃　Sシリーズ/－40～100℃

ホース口金はこちら⇒ホース口金		 ※基本的に標準金具は、＃１００１，１００４，１００５を揃えています。材質は鉄及びＳＵＳ、その 他金具(Ｒｃ固定ネジ，ＵＮＦ金具，ヘルール，フランジ，パイプエンド)もご用意できます

 中圧ナイロンホース （10MPa） 449
主に中・低圧用に新規開発したナイロンホースです。
1/2サイズながら最小曲げ半径70Rと柔軟性があり外装を透明PVCとすることで耐圧層となるステンレスワイヤーブレードが視認いただけます。

■使用用途
中・低圧塗装機、一般産業機など

■仕様
耐熱性：-40～60℃
ホース標準内径：φ12.7

型式 呼称（in） サイズ（mm） 最高使用圧力
（MPa）		 最大衝撃圧力
（MPa）		 最小衝撃圧力
（MPa）		 最小曲げ半径
（mm）		 参考重量
（ｇ/m）
参考内径 参考外径
Ｒ210-Ｐ-08 1/2 12.7 18.3 10 15 65 120 270


 耐圧層： SUS軟質線1WB
使用温度範囲： -40～60℃
ホース口金はこちら⇒ホース口金



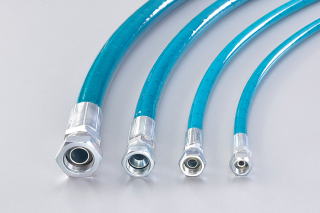

 低圧ナイロンホース （10MPa以下） 449
従来の高圧ホースに比べ、軽量で柔軟性に優れているため、容易な配管施工が実現できます。
主に塗料、油圧でのデリバリー＆サクション用として使用され、一般に使用されているゴム及び樹脂ホースより軽く、耐溶剤性にも優れています。

■使用用途
・各流体のデリバリー＆サクション（塗装用、油圧用、洗浄用など）

■仕様
耐熱性：-40～60℃
ホース標準内径：φ6～φ19


型式 呼称（in） サイズ（mm） 最高使用圧力
（MPa）		 最大衝撃圧力
（MPa）		 最小衝撃圧力
（MPa）		 最小曲げ半径
（mm）		 参考重量
（ｇ/m）
参考内径 参考外径
ＲＦ20-Ｐ-04 1/4 6 13 6 9 24 40 130
ＲＦ20-Ｐ-05 3/8 8 15 6 9 24 50 160
ＲＦ20-Ｐ-08 1/2 12.7 21 6 9 24 80 290
ＲＦ20-Ｐ-12 3/4 19 27 6 9 24 150 515

 耐圧層： RF20-P-04～08　ポリエステルブレード（アース付）
PF20-P-12　SUS304硬質線1WB
使用温度範囲： -40～60℃
ホース口金はこちら⇒ホース口金



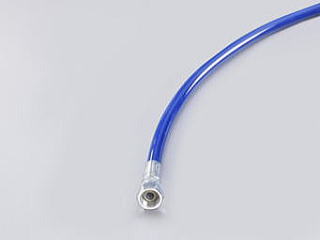

 繊維ブレードナイロンホース 449
■特長
耐圧層にポリエステル繊維を2重ブレードしたナイロンホースです。常用MAX24MPaでご使用いただける高圧ホースで、軽量且つ耐摩耗性を考慮したウレタン外装（ブルー）仕様となっております。
※ホース本体への導通性能は有しておりません。

■用途
●高圧洗浄用、導通性能を必要としない各種一般作業機械用

■仕様
●耐熱性　-40～80℃
●ホース標準内径　φ6～φ8
■RWP20-Uシリーズ
　（20MPa　外装ウレタンタイプ）
型式 呼称
(in)		 サイズ（㎜） 最高使用圧力
（MPa)		 最大衝撃圧力
（MPa)		 最小破壊圧力
（MPa)		 最小曲げ半径
（㎜)		 参考重量
(g/m)
参考内径 参考外径
RWP20-U-04 1/4 6 11.3 20 37.5 140 60 80
RWP20-U-05 3/8 8 14.6 20 37.5 88 120 135

 耐圧層： RWP20-U-04　高強力ポリアリレート繊維１B
RWP20-U-05　高強力ポリエステル繊維２B
使用温度範囲： -40～80℃
 ホース口金はこちら⇒ホース口金



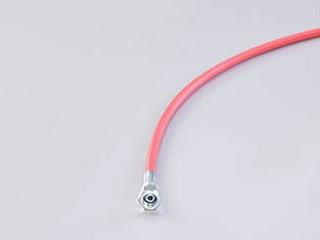

 洗管ホース 449
■特長
小口径のチューブにﾎﾟﾘｱﾘﾚｰﾄ繊維をブレードしたナイロンホースです。フレキシブル性に優れ非常に軽い為、狭い管内の洗浄に適しております。最高使用圧力20MPaと耐圧性も高く、高圧の流体にも対応してます。

■用途
●管内洗浄用

■仕様
●耐熱性　-40～60℃
●ホース標準内径　φ4.3
 ■R220-P-02
　（20MPa　外装PVCタイプ）

型式  呼称
(in) 		 サイズ（㎜） 最高使用圧力
（MPa) 		 最大衝撃圧力
（MPa) 		 最小破壊圧力
（MPa) 		 最小曲げ半径
（㎜) 		 参考重量
(g/m)
参考内径 参考外径
R220-P-02 1/8 4.3 9.7 20 30 158 40 70



 耐圧層： 高強力ポリアリレート繊維１WB
使用温度範囲： -40～60℃
 ホース口金はこちら⇒ホース口金



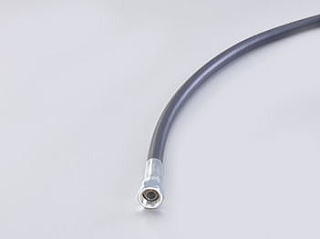

 2液ウレタン塗装用フッ素樹脂ホース 449
■特長
PFAチューブに発熱体を直接ブレードしたホースです。
ホースに直接通電させることで発熱し、塗装液が硬化するのを防ぎます。発熱層がホースと一体化している為、省スペースで軽く、長尺でも作業性を損ないません。

■用途
●2液性の塗装用ウレタン樹脂移送用
●様々な設備、機器の流体移送用

■仕様
●耐熱性　-40～130℃
●ホース標準内径　φ6.35～φ8

■RCN20-Sシリーズ
　（30MPa　外装サントプレーンタイプ）

型式  呼称
(in)		 サイズ（㎜） 最高使用圧力
（MPa)		 最大衝撃圧力
（MPa)		 最小破壊圧力
（MPa) 		 最小曲げ半径
（㎜) 		 参考重量
(g/m)
参考内径 参考外径
RCN20-S-04 1/4 6.35 13.2 30 45 135 60 195
RCN20-S-05 3/8 8 14.6 30 45 125 80 210

 耐圧層： 高強力ポリアリレート繊維１B＋銅ニッケル線
使用温度範囲： -40～130℃
ホース抵抗値： 0.111Ω/m
 ホース口金はこちら⇒ホース口金




ナイロンホース
※ネジサイズですが基本ホース呼称サイズと同サイズとなっております。詳細に関しましてはお問い合わせ願います。

お客様のニーズに合わせた製品を製作いたします。


例えば、「流量に合わせてホースの内径を決めたい」「ホース長さをcm単位で変えたい」「ホースの継ぎ手の種類を設置場所ごとに変えたい」等、お客様の要望は様々です。こういったご要望に応えるべく、当社ではサイズ(内径・長さ)、継ぎ手の形状・口径・材質など現場のニーズに合わせて設計、製作いたします。
(※ホース長は最短約100mmから最長200mまで製作可能)
また、水しぶきがかかるような場所や埃を嫌うクリーンルーム等特殊な環境下に対応した防滴、防塵仕様、ホースの動きが激しい場所や多少の衝撃・摩耗に対応できるホースも製作可能です。


高圧ホースの取扱いに関するご注意

● 急激な曲げやねじれた状態で配管しないでください。
小さい曲げ半径で無理に配管するとキンク（折れ）の原因となります。規定の最小曲げ半径以上で配管してください。
また、ホースをねじれた状態で固定するとホースの動きや繰り返し加圧により寿命の低下や破損、継ぎ手の緩みなどの原因になります。
配管する場合はねじれが生じないようにご注意願います。

参考：ホースねじれ具合に伴う寿命変化をグラフ化したもの（当社比)

ねじれが増すごとに寿命は著しく低下します。
取り付けの際は十分注意して固定願います。
● 使用温度により耐圧性能が低下することをご理解下さい。
ホースにはそれぞれ使用温度範囲が設定されており、使用温度が上昇するにつれてホースの耐圧性能は低下します。
常温環境下では問題ありませんが高温環境下や高温の流体をご使用の場合はご注意下さい。

環境や使用温度が増すごとにホースの破壊圧力（B・P）は低下します。
当社規定の最高使用温度までは規定の圧力でご使用頂けますが使用温度が上がるにつれホースの寿命が短くなることをご理解下さい。
● ホースの長さは多少余裕をもってお選びください。
ホースは加圧時に±3%程度の伸縮変化を生じることがあります。
ホースに引張り応力が加わらないよう、適当な緩みを与えてください。
● 継ぎ手接続は、しっかり行ってください。
  高圧ホースの継ぎ手はしっかりと締め付けてください。締め付けが足りない場合、流体の漏れの原因となります。
また、締めすぎると継ぎ手の破損等の原因となります。
関しましては下記の表をご参照ください。

管用ねじ：PF(G) 1/8 1/4 3/8 1/2 3/4 1インチ
締め付けトルク
N・m(kgf・m)		 2.0(20) 3.0(30) 6.0(60) 7.0(70) 13.5(135) 15.5(155)

ユニファイねじ：UNF 7/16-20 1/2-20 9/16-18 3/4-16 7/8-14
締め付けトルク
N・m(kgf・m)		 3.0(30) 3.5(35) 5.0(50) 6.0(60) 7.5(75)

● 継ぎ手の傷にご注意ください。
  高圧ホースを取り付ける前に、継ぎ手・使用するニップル(アダプター)・機器接続継ぎ手のメタルタッチ部分・ネジ山に傷がついていないかご確認ください。また、ニップル・機器側接続継ぎ手に傷があれば、交換してください。
傷が付いたままご使用になると、流体の漏れを起こすことがあります。尚、PT（テーパー）のネジには、必ずシールテープをご使用ください。
関しましては下記の表をご参照ください。

樹脂ホース取扱説明書

耐薬品性一覧 PDF


■ お問合せ 　お問合せはメール又はＦＡＸにてお願い致します。

1. ご要望※必須 見積希望 購入希望 連絡希望 訪問希望 その他
2. 動機※必須 新規導入 既存入替 試作検討 コストダウン 情報収集
その他
3. お問合せ内容 価格請求・サンプル依頼・見積依頼、製品に関するお問合せなど
※サンプル依頼ですが、基本有償での提供となります。但し
当社在庫品で無償提供出来る物もございますので詳しくはお問合せ下さい
製品の商品名、型式をご記入下さい。
4. 添付資料
(ファイル容量2ＭＢまで)

<FAX問合せ用紙のダウンロード>
