 T分岐型防水ケーブルグランド
436

特徴:

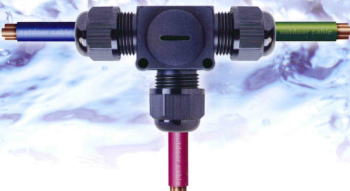

●ジャンクションボックス付きのケーブルグランドなのでボックス内で電線の結合をして分岐・防水が可能であり、屋外での使用に最適である。
●最大T字3方向への分岐と左右両方向の水平及び90
°角の2方向分岐も可能である。(2方向の場合、空のグランドにシールプラグの挿入にて全体を防水)
●電線引き回し、結線、端末処理には捻じ込みプラグを外して作業可能である。(プラグ部も防水機能)

ボックスネジ部:

ISO/メートルネジ(EN60423/UN規格)
材質:
本体(ボックス)・ツメ・シールナット・捻じ込みホールプラグ:66ナイロン(UL94-2)ワッシャーシール:EPDM(NBR特注)
色:黒(RAL9005)・グレー(RAL7035)・シルバーグレー(ヨーロッパ色)(RAL7001
使用温度範囲:-40℃〜105℃(瞬時:160℃)
保護等級:IP
68/5気圧

型式 適応電線
サイズ
(φmm)
本体ネジ
サイズ
(Mネジ)
本体
内幅
(mm)
本体
内高
(mm)
ネジ穴
(φmm)
シールナット
スパナサイズ
(F)mm
グランド部
最小内径
(φmm)
包装
単位
 (個)
サイズ
PAL9005
グレー
PAL7035
シルバー
グレー

PAL7001
TGA16-H06X3 -B -G -SG 6.9〜4.6 M20×1.5 18.4 11.2 4.5 22 11.3 10
TGA16-H08X3 -B -G -SG 8〜5.3 M20×1.5 18.4 11.2 4.5 22 11.3 10
TGA16-H09X3 -B -G -SG 9.3〜6.2 M20×1.5 18.4 11.2 4.5 22 11.3 10
TGA16-H10X3 -B -G -SG 10.3〜6.8 M20×1.5 18.4 11.2 4.5 22 11.3 10
TGA16L-H06X3 -B -G -SG 6.4〜4.3 M25×1.5 23.4 16 4.5 27 14.3 10
TGA16L-H08X3 -B -G -SG 8.4〜5.6 M25×1.5 23.4 16 4.5 27 14.3 10
TGA16L-H10X3 -B -G -SG 11.8〜7.8 M25×1.5 23.4 16 4.5 27 14.3 10
TGA16L-H12X3 -B -G -SG 12〜7.9 M25×1.5 23.4 16 4.5 27 14.3 10
TGA16L-H14X3 -B -G -SG 14.1〜9.3 M25×1.5 23.4 16 4.5 27 14.3 10
TGA20L-H06X3 -B -G -SG 6.4〜4.3 M32×1.5 30.4 20 4.5 33 19.1 10
TGA20L-H08X3 -B -G -SG 8.5〜5.7 M32×1.5 30.4 20 4.5 33 19.1 10
TGA20L-H10X3 -B -G -SG 10.5〜7 M32×1.5 30.4 20 4.5 33 19.1 10
TGA20L-H14X3 -B -G -SG 14.8〜9.8 M32×1.5 30.4 20 4.5 33 19.1 10
TGA20L-H16X3 -B -G -SG 16.2〜10.7 M32×1.5 30.4 20 4.5 33 19.1 10
TGA20L-H18X3 -B -G -SG 18.5〜12.2 M32×1.5 30.4 20 4.5 33 19.1 10
TGA25L-H06X3 -B -G -SG 6.6〜4.4 M40×1.5 38.4 25.2 4.5 39 22 10
TGA25L-H10X3 -B -G -SG 10.5〜7 M40×1.5 38.4 25.2 4.5 39 22 10
TGA25L-H14X3 -B -G -SG 14.8〜9.8 M40×1.5 38.4 25.2 4.5 39 22 10
TGA25L-H16X3 -B -G -SG 16.8〜11.1 M40×1.5 38.4 25.2 4.5 39 22 10
TGA25L-H19X3 -B -G -SG 22〜14.4 M40×1.5 38.4 25.2 4.5 39 22 10

正式型式:色表記(-B,-G,-SG)はチューブサイズ数値の直後に付記(例TGA16-H04Bx3)
