耐熱ダクト CPシリーズ
539.559

耐熱ホース耐熱ホース耐熱ホース

CPシリーズは、高温、摩耗、化学反応に適応する
耐熱フレキシブル・ホースです。
自動車、化学、木工、製紙、鉄鋼、航空、防衛産業など、
広範な分野から高い評価と信頼を得ています



耐熱ホース・CPシリーズの特徴

耐高温性、耐炎性に優れた耐熱用ホースです。

スチールガイドをらせん状に編みこみ、耐磨耗性の向上を実現。

アスベストは使用していません。

独自技術により、ホースとスチールガイド間の抗張力性の向上を実現。

自動車、航空、防衛、化学等あらゆる産業の耐熱環境下でのエンジニアリングに適しています。

弾力性と柔軟性に優れ、曲げ半径の最小化を実現。

強化材の編みこみにより、耐振動性の向上を実現。

耐熱ホース600℃排気用 CP HiTex 481と耐熱ホース300℃排気用 CP ARAMID

461の屈曲性・収縮性


アプリケーション例

■車やガソリン、ディーゼルエンジンの排気ガス抽出   ■排気装置、排気ガス関連機器
■造船業   ■航空/防衛産業
■エアコン/空調   ■高温炉
■鉄鋼作業   ■赤外線乾燥器
■放射熱保護   ■低圧アプリケーション
■耐熱性を要求されるエンジニアリング   ■化学プラント



主要取扱ホース一覧表

〈CPシリーズ〉
温度範囲 品名 特徴 断面図

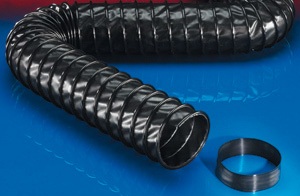

200℃ CP HYPALON 450 PROTECT
耐熱ホース・CPシリーズ
■使用温度:〜+200℃
■内径:75-250(mm)
■色:
内側:ブラック
外側:ブラック
■外周保護カバー付(接触キズ防止)
■排気ガス用耐熱ホース
耐熱ホース・CPシリーズ

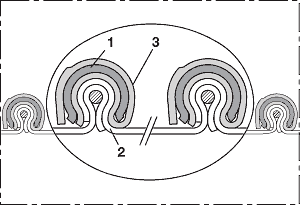

(1)ホース壁:ポリエステルコーディングされたハイパロン (2)外周クランプ:亜鉛メッキ鋼 (3)保護カバー:耐熱プラスティック

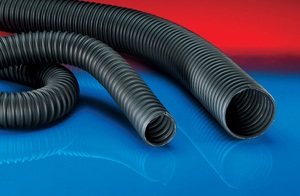

PROTAPE TPE 326 MEMORY
耐熱ホース・CPシリーズ
■使用温度:〜+200℃
■内径:50-203(mm)
■色:
内側:ブラック
外側:ブラック
■つぶれない構造(クラッシュプルーフ構造)
■排気ガス用耐熱ホース
耐熱ホース・CPシリーズ

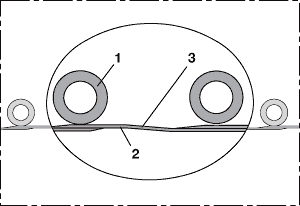

(1)ホース壁:EPDM/PPコーティングされた素材 (2)外周スパイラル部:特殊中空構造管プラスチック
260℃ CP HiTex 467 WELDING
CP HiTex 467 WELDING
■使用温度:-70℃〜+260℃(短時間使用温度:〜+280℃)
■強化繊維
■耐熱性に優れている
■高い屈曲性と収縮性
■非常に頑丈である
CP HiTex 467 WELDING
(1)ホース壁:特殊コーティングした耐熱繊維(2)外周クランプ:亜鉛メッキ鋼
300℃ CP ARAMID 461
耐熱ホース・CPシリーズ
■使用温度:-60℃〜+300℃
■内径:38-1000(mm)
■色:
内側:シルバーグレー
外側:グリーングレーまたはシルバーグレー
■圧縮率 1:4
■熱風およびディーゼルエンジン排気に適している
耐熱ホース・CPシリーズ
(1)外周クランプ:亜鉛メッキ鋼 (2)ホース壁:特殊コーティングされた耐熱繊維
CP ARAMID
461 PROTECT
耐熱ホース・CPシリーズ
■使用温度:-60℃〜+300℃
■内径:63mm-250mm
■色:
内側:シルバーグレー
外側:グリーングレーまたはシルバーグレー
■主にホースリール用
■熱風およびディーゼルエンジン排気に適している
耐熱ホース・CPシリーズ
(1)外周クランプ:亜鉛メッキ鋼 (2)ホース壁:特殊コーティングされた耐熱繊維 (3)エラストマー樹脂カバー
400℃  CP HiTex 480
耐熱ホース・CPシリーズ
■使用温度:-60℃〜+400℃
(短時間使用では450℃まで可)
■内径:38mm〜1000mm
■色:グレー
■燃焼排気抽出、溶接ガス排出に適している
耐熱ホース・CPシリーズ
(1)特殊製法により、ホース壁の生地を金属線で挟み込みながら織り込んであります。(スチール部と生地部の接合に接着剤は使ってません) (2)ホース壁
CP KAPTON 476
■使用温度:-60℃〜+400℃
■耐熱性に優れている
■屈曲性に優れ、圧縮比率 4:1
■軽量
■外周スチールガイドによる摩耗保護

(1)ホース壁:Kaptonをラミネートしたガラス繊維(2)外周クランプ:亜鉛メッキ鋼
450℃ CP HiTex 487
耐熱ホース・CPシリーズ
■使用温度:-60℃〜+450℃
(短時間使用では500℃まで可)
■内径 : 70mm-1000mm
■色 : シルバーグレー
■シリコン未使用
耐熱ホース・CPシリーズ
(1)外周クランプ:亜鉛メッキ鋼 (2)ホース壁:特殊コーティングされた耐熱繊維
500℃ CP HiTex 485
耐熱ホース・CPシリーズ
■使用温度:-60℃〜+500℃
(短時間使用では550℃まで可)
■内径 : 100mm〜1000mm
■色 : グレー
■軽い正圧に対応可能
耐熱ホース・CPシリーズ
(1)外周クランプ:亜鉛メッキ鋼 (2)ホース壁:特殊コーティングされた耐熱繊維
600℃ CP HiTex 481
耐熱ホース・CPシリーズ
■使用温度:-60℃〜+600℃
(断続熱の場合700℃まで可)
■内径:75-1000(mm)
■色:
内側:シルバーグレー
外側:シルバーグレー
■圧縮率 1:2
■エンジンベンチ、シャシーダイナモシステムの排気ガス抽出等に適している
耐熱ホース・CPシリーズ
(1)スチールガイド
(2)ホース壁: 独自のコーティング加工による耐熱性に優れた繊維
650℃ CP HiTex 486
耐熱ホース・CPシリーズ
■使用温度:-60℃〜+650℃
(短時間使用では700℃まで可)
■内径 :100mm〜1000mm
■色 :グレー
■軽い正圧に対応可能
耐熱ホース・CPシリーズ
(1)外周クランプ:亜鉛メッキ鋼 (2)ホース壁:特殊コーティングされた耐熱繊維、断熱繊維
900℃ CP HiTex 483
耐熱ホース・CPシリーズ
■使用温度:-60℃〜+900℃
(短時間使用で1100°Cまで可)
■内径:100-1000(mm)
■色:
内側:シルバーグレー、
外側:シルバーグレー
■エンジンベンチ、シャシーダイナモシステムの排気ガス抽出等に適している
耐熱ホース・CPシリーズ
(1)スチールガイド
(2)ホース外壁と内壁
(3)中間層=特殊断熱層

〈メタルホースシリーズ〉
温度範囲 品名 特徴 断面図
400℃ Metal Hose 375
Glass Fibre Seal

耐熱ホース・CPシリーズ
■使用温度 : 〜+400℃
■内径 : 20mm〜300mm
耐熱ホース・CPシリーズ
(1)ホース壁:亜鉛メッキ鋼 (2)ホース壁:亜鉛メッキ鋼(3)シール部:ガラス繊維
600℃ Stainless Steel
Hose VA 376
耐熱ホース・CPシリーズ
■使用温度 : 〜+600℃
■内径 : 20mm〜300mm
■表面電気抵抗 <103 Ω
耐熱ホース・CPシリーズ
(1)ホース壁:ステンレス帯鋼 (2)ホース壁:ステンレス帯鋼(3)シール部:ガラス繊維


〈ケミカルホースシリーズ〉
温度範囲 品名 特徴 断面図

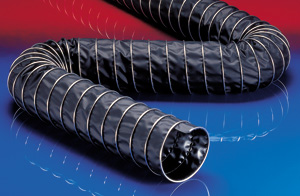

170℃ CP HYPALON 450
耐熱ホース・CPシリーズ
■使用温度:
-40℃〜+170℃
■内径 : 38mm〜1000mm
■圧縮率 1:4
耐熱ホース・CPシリーズ

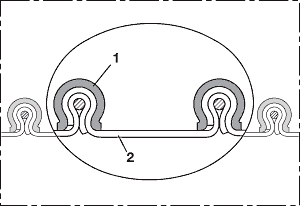

(1)外周クランプ:亜鉛メッキ鋼 (2)ホース壁:HYPALONコーティングされたポリエステル繊維

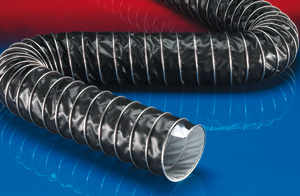

CP PTFE / HYPALON-INOX 472
(HYPALON-VA 472)
耐熱ホース・CPシリーズ
■使用温度:
-40℃〜+170℃
■内径 : 50mm〜1000mm
■フッ素樹脂2重構造
■圧縮率 1:4
耐熱ホース・CPシリーズ

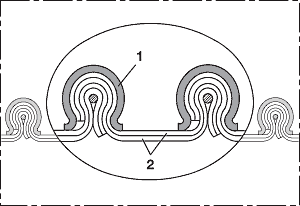

(1)外周クランプ:ステンレス鋼 (2)ホース壁:内層=PTFEホイル、外層=HYPALONコーティングされたポリエステル繊維
210℃ CP VITON 459 EL
耐熱ホース・CPシリーズ
■使用温度:
-20℃〜+210℃
■内径 : 38mm〜1000mm
■表面電気抵抗 < 104 Ω
耐熱ホース・CPシリーズ
(1)外周クランプ:亜鉛メッキ鋼 (2)ホース壁:VITONコーティングされたポリエステル繊維


〈その他〉
温度範囲 品名 特徴 断面図

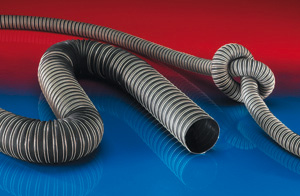

135℃ NEO 2
耐熱ホース・CPシリーズ
■使用温度:-35℃〜+135℃
■内径:19mm〜305mm
■下記に適した吸引および送風ホース
・熱風、冷気の搬送用
・プラスチック産業の粉粒体乾燥機用
・印刷機の送風機、ブロワー、コンプレッサー用
・排ガス技術、エンジン設備、アイドリング、航空機設備、軍用設備
耐熱ホース・CPシリーズ

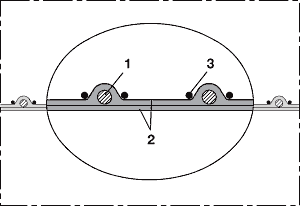

(1)螺旋部:バネ鋼線 (2)ホース壁:ネオプレンコーティングされたガラス繊維
260℃ SIL2
耐熱ホース・CPシリーズ
■使用温度:-70℃〜+260℃
(短時間使用では280℃まで可)
■内径:19mm〜305mm
■熱風送風、コンプレッサー、エンジン設備に適している
耐熱ホース・CPシリーズ
(1)壁内に螺旋状にしっかりと埋め込まれたバネ鋼線 (2)強化繊維テープ (3)補強コード
