スチームホース 449

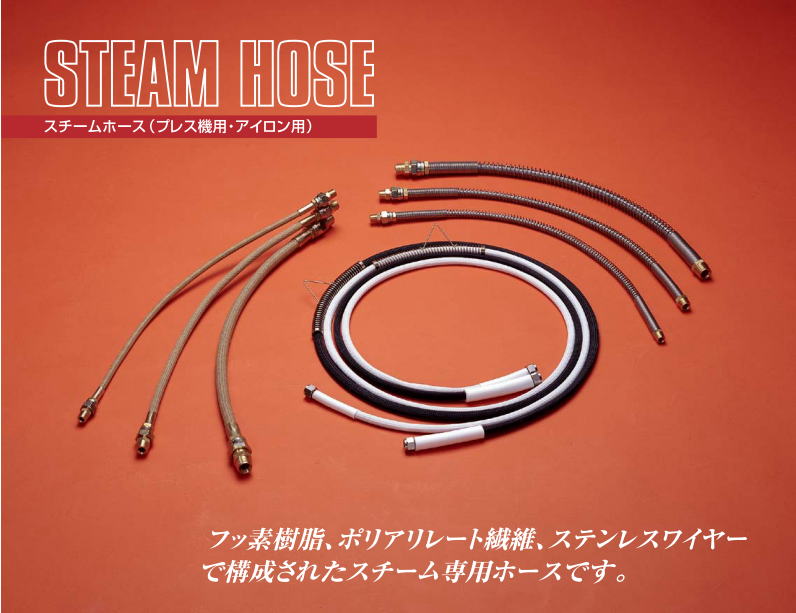

スチームホース
スチームホーススチームホース
■特徴
フッ素樹脂チューブを母体としたスチーム用ホースです。耐圧層はステンレスワイヤー、もしくは高強力繊維を使用。
安定し た耐圧性能と耐久性を確保しています。用途に応じて、外装スプリングタイプ、断熱編組タイプを用意しています。

■仕様・用途
●クリーニング業界用
●縫製工場用

●最高使用温度 200℃
●蒸気圧 1.0MPa

お問い合わせの際は、下記問い合わせフォームに
ご記入頂き当社までFAXしていただけますと
スムーズなご回答させていただきます。
問い合わせフォーム(PDFファイル)
(印刷してお使い下さい)

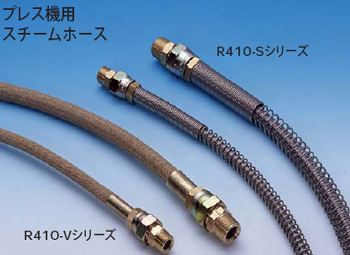

■プレス機用
R410-Xシリーズ(外装ポリアリレート仕様) スチームホース
品 番
呼 称
(in)
サイズ(mm)
最高使用圧力
(スチーム)
(MPa)
最小破壊圧力
(水圧)
(MPa)
最小曲げ半径
(mm)
参考重量
(g/m)
参考内径
参考外径
R410-V-04
1/4
6
9
1.0
27.0
70
72
R410-V-05
3/8
8
11
1.0
22.0
80
90
R410-V-07
1/2
11
15
1.0
20.0
120
200
耐 圧 層
: SUS軟質線1WB
外   装
: ポリアリレート繊維
使用温度
: MAX.200℃
R410-SGシリーズ(外装ポリエステル仕様)
フッ素樹脂チューブを母体としたスチーム用ホースです。
外装のポリエステルブレード層により、耐屈曲性が向上。更に空気層を保つことで表面温度の低下を実現しました。
品 番
呼 称
(in)
サイズ(mm)
最高使用圧力(スチーム)
(MPa)
最小破壊圧力(水圧)
(MPa)
最小曲げ半径
(mm)
参考重量
(g/m)
参考内径
参考外径
R410-04-SG
1/4
6
15.5
1.0
30.0
70
200
R410-05-SG
3/8
8
20.5
1.0
25.0
80
270
R410-07-SG
1/2
11
26.6
1.0
20.0
120
470
耐 圧 層
外   装
使用温度
:SUS304ワイヤーブレード
:ポリエステル層
:-
※標準金具:両端BsBM(接液部) 片口 袋ナットユニオン+雄ニップル(PT)、片口 雌ネジ(PT)
<両端袋ナットユニオン+雄ニップルも作成可能>

長さ:任意

■アイロン用

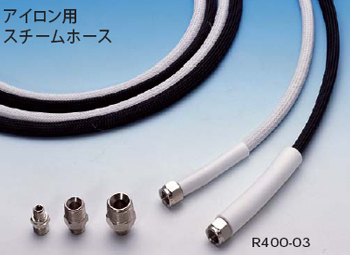

R400-03 スチームホース
品 番
呼 称
(in)
サイズ(mm)
最高使用圧力(スチーム)
(MPa)
最小破壊圧力(水圧)
(MPa)
最小曲げ半径
(mm)
参考重量
(g/m)
参考内径
参考外径
R400-03
1/4
5
10.8
1.0
70.0
30
210
耐 圧 層
外 装 色
使用温度
長   さ
: 超強力ポリアリレート繊維
: 黒・白
: MAX.150℃
: 1.5m、2.0m、2.5m、3.0m、他
※標準金具:両端BSBM(ニッケルメッキ)、袋ナット(PF1/4)
  付属アダプター3点:W3/8×PF1/4、PF1/4×PT3/8(1/2)、PF1/4×PF3/8(雌)
スチームホース
※ネジサイズですが基本ホース呼称サイズと同サイズとなっております。詳細に関しましてはお問い合わせ願います。


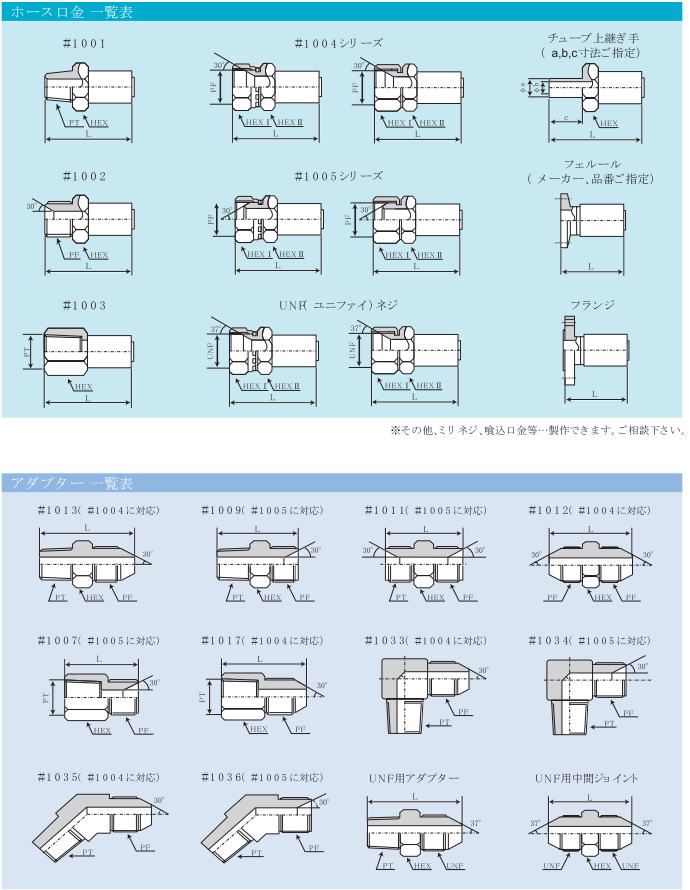

お客様のニーズに合わせた製品を製作いたします。

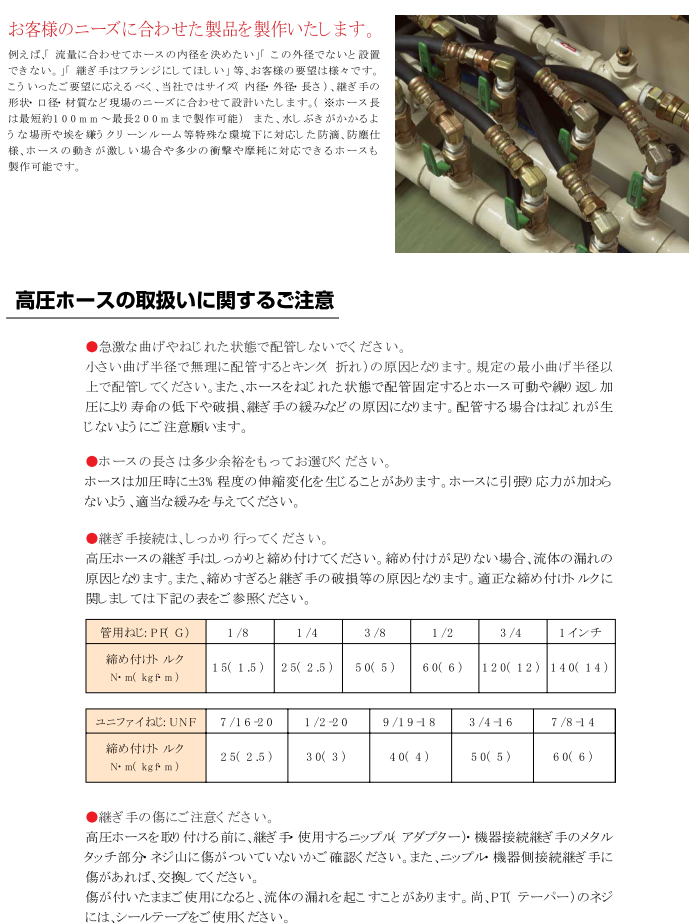

例えば、「流量に合わせてホースの内径を決めたい」「ホース長さをcm単位で変えたい」「ホースの継ぎ手の種類を設置場所ごとに変えたい」等、お客様の要望は様々です。こういったご要望に応えるべく、当社ではサイズ(内径・長さ)、継ぎ手の形状・口径・材質など現場のニーズに合わせて設計、製作いたします。
(※ホース長は最短約100mmから最長200mまで製作可能)
また、水しぶきがかかるような場所や埃を嫌うクリーンルーム等特殊な環境下に対応した防滴、防塵仕様、ホースの動きが激しい場所や多少の衝撃・摩耗に対応できるホースも製作可能です。


高圧ホースの取扱いに関するご注意

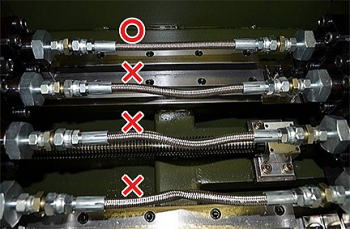

急激な曲げやねじれた状態で配管しないでください。
小さい曲げ半径で無理に配管するとキンク(折れ)の原因となります。規定の最小曲げ半径以上で配管してください。
また、ホースをねじれた状態で固定するとホースの動きや繰り返し加圧により寿命の低下や破損、継ぎ手の緩みなどの原因になります。
配管する場合はねじれが生じないようにご注意願います。

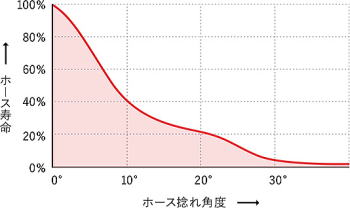

参考:ホースねじれ具合に伴う寿命変化をグラフ化したもの(当社比)

ねじれが増すごとに寿命は著しく低下します。
取り付けの際は十分注意して固定願います。
使用温度により耐圧性能が低下することをご理解下さい。

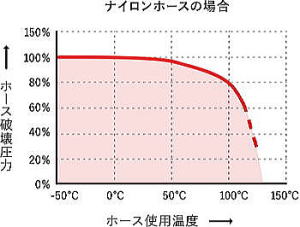

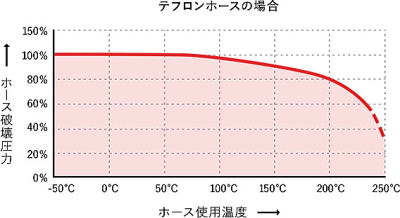

ホースにはそれぞれ使用温度範囲が設定されており、使用温度が上昇するにつれてホースの耐圧性能は低下します。
常温環境下では問題ありませんが高温環境下や高温の流体をご使用の場合はご注意下さい。

環境や使用温度が増すごとにホースの破壊圧力(B・P)は低下します。
当社規定の最高使用温度までは規定の圧力でご使用頂けますが使用温度が上がるにつれホースの寿命が短くなることをご理解下さい。

ホースの長さは多少余裕をもってお選びください。
ホースは加圧時に±3%程度の伸縮変化を生じることがあります。
ホースに引張り応力が加わらないよう、適当な緩みを与えてください。
継ぎ手接続は、しっかり行ってください。
  高圧ホースの継ぎ手はしっかりと締め付けてください。締め付けが足りない場合、流体の漏れの原因となります。
また、締めすぎると継ぎ手の破損等の原因となります。
関しましては下記の表をご参照ください。

管用ねじ:PF(G) 1/8 1/4 3/8 1/2 3/4 1インチ
締め付けトルク
N・m(kgf・m)
2.0(20) 3.0(30) 6.0(60) 7.0(70) 13.5(135) 15.5(155)

ユニファイねじ:UNF 7/16-20 1/2-20 9/16-18 3/4-16 7/8-14
締め付けトルク
N・m(kgf・m)
3.0(30) 3.5(35) 5.0(50) 6.0(60) 7.5(75)

継ぎ手の傷にご注意ください。
  高圧ホースを取り付ける前に、継ぎ手・使用するニップル(アダプター)・機器接続継ぎ手のメタルタッチ部分・ネジ山に傷がついていないかご確認ください。また、ニップル・機器側接続継ぎ手に傷があれば、交換してください。
傷が付いたままご使用になると、流体の漏れを起こすことがあります。尚、PT(テーパー)のネジには、必ずシールテープをご使用ください。
関しましては下記の表をご参照ください。

樹脂ホース取扱説明書

耐薬品性一覧 PDF
