P1764

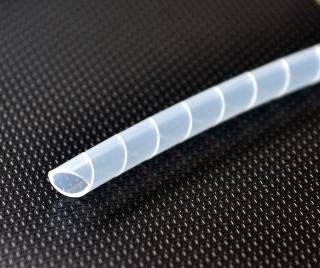

低コスト スパイラルチューブ
 645
低コスト スパイラルチューブ  低コスト スパイラルチューブ
  低コスト スパイラルチューブ
◆特徴
柔軟性、復元性に優れ配線の結束作業が用意にできます。
電線摩耗の保護と結束が同時に可能。
導線分岐が自由にでき束線のわん曲部の装着に最適です。

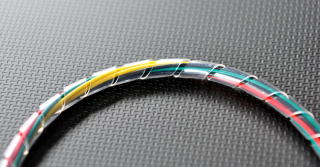

透明ナイロン材質は、ハーネス異常や異物混入など
確認することができます。イルミネーションライトの保護や
オートバイ等で見栄え良く仕上げられます。

◆材質
PE(ポリエチレン)
PA6(ナイロン)
※受注製作品
透明ナイロン
※受注製作品
◆色
ナチュラル、黒
外径・内径・ピッチ・長さ・各カラー対応いたします。
※受注製作品

 低コスト スパイラルチューブ
◆型式表

標準サイズ

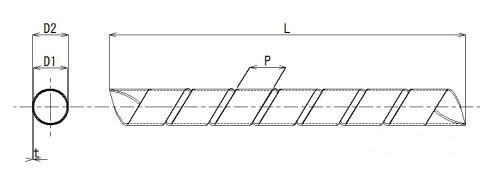

型式 サイズD1Φ×D2Φ 肉厚t ピッチp 束線範囲φ 荷姿
645-SK-2.6 2.6×4.2 0.6〜0.7 N/B 6±1 3〜7 100m
645-SK-4 4×6 0.7〜1.0 N/B 8±1 4〜12 100m
645-SK-6 6×8 0.7〜1.0 N/B 10±1 6〜18 100m

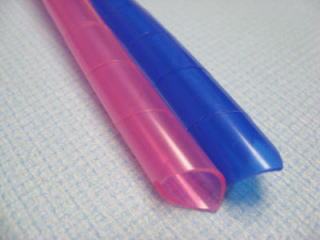

 ※645-SK-6BU 6x8 0.7〜1.0 青(色配合2%) 10±1 6〜18 100m
 ※645-SK-6RE 6x8 0.7〜1.0 赤(色配合3%) 10±1 6〜18 100m
645-SK-8 8×10 0.8〜1.0 N/B 12±1 8〜25 50m
645-SK-9 9×11 0.8〜1.0 N/B 12±1 9〜28 50m
※645-SK-9BU 9×11 0.8〜1.0 青(色配合2%) 12±1 9〜28 50m
※645-SK-9RE 9×11 0.8〜1.0 赤(色配合3%) 12±1 9〜28 50m
645-SK-10 10×12 0.8〜1.0 N/B 12±1 10〜30 50m
645-SK-12 12×14 0.8〜1.0 N/B 14±1 12〜35 50m
 ※645-SK-12BU 12×14 0.8〜1.0 青(色配合2%) 14±1 12〜35 50m
 ※645-SK-12RE 12×14 0.8〜1.0 赤(色配合3%) 14±1 12〜35 50m
645-SK-15 15×18 1.3〜1.5 N/B 16±1 15〜45 50m
645-SK-20 20×23 1.3〜1.5 N/B 20±1 20〜60 25m
645-SK-25 25×28 1.3〜1.5 N/B 22±1 25〜75 20m
※印の製品に関しては、受注製作品となりますので販売数量に関してはお問い合わせください。

標準サイズ(5mパック)

型式 サイズD1Φ×D2Φ 肉厚t ピッチp 束線範囲φ 荷姿
645-SK-6 6×8 0.7〜1.0 N/B 10±1 6〜18 5m
645-SK-9 9×11 0.8〜1.0 N/B 12±1 9〜28 5m
645-SK-12 12×14 0.8〜1.0 N/B 14±1 12〜35 5m
645-SK-15 15×18 1.3〜1.5 N/B 16±1 15〜45 5m

肉薄タイプ

型式 サイズD1Φ×D2Φ 肉厚t ピッチp 束線範囲φ 荷姿
645-SKS-2.6 2.6×3.6 0.4〜0.6 N/B 6±1 2.6〜8 100m
645-SKS-4 4×5.2 0.5〜0.7 N/B 10±1 4〜12 100m
645-SKS-6 6×7.5 0.6〜0.8 N/B 10±1 6〜18 100m
645-SKS-8 8×9.8 0.7〜0.9 N/B 13±1 8〜25 50m

材質:ポリエチレン 使用温度:-20〜+70℃
※ご依頼の際は、末尾にN(乳白)/B(ブラック)の色の指定をお願いいたします。

※外径サイズはスパイラル状に加工する前のチューブ状のサイズです。
