セラミックチューブ 243

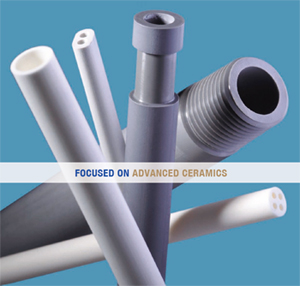

“熱に強い”マクダネルセラミック

米国マクダネル社は、90年以上の経験と開発力により、テクニカルセラミックのリードカンパニーとして、高品質のセラミックチューブを作り続け、マクダネルセラミックは、世界中のあらゆる分野で、幅広く応用・使用されています。

マクダネルセラミック−チューブサイズ
外径 φ0.5mm〜φ400mm
長さ L=1mm〜4,000mm

穴数、両端処理(オープン、片側閉じ)はご相談に応じます。

**外径、長さは組み合わせにより製作不可のものがあります。

**ジルコニアは最小外径6.35mm〜の対応です。
セラミックチューブ
■セラミック材料

●アルミナ Alumina

アルミナ(Al2O3)は、一般的にムライトより化学安定性があり、より硬く・より強く、耐火性に優れています。

グレード 特徴 代表的用途
アルミナ セラミックチューブ  998
99.8%Al2O3
酸化および還元の両雰囲気において、1750℃までの温度で使用でき、チューブは、真空度10ー5Pa(10ー7Torr)で1500℃まで使用可能です。また過酷な条件の水素、炭酸ガス、耐火金属に対しても不活性です。 金属熱電対保護管、炉心管、
高温真空炉心管、熱処理炉ローラー、
放射管、レーザー管、コロナ処理管、
オゾン発生器、プラズマチューブ、
水晶生成炉心管、燃焼管、導波管
アルミナ セラミックチューブ  AP35
99.0%Al2O3
押出成型加工用に設計された高純度のアルミナで、高い絶縁性と耐高温性能を有します。 腐食性環境と電気絶縁アプリケーション。
耐熱精密金属熱電対、拡散炉用熱電対、
レーザー波ガイド、RTD
AV30
96.0%Al2O3
耐摩耗のアプリケーションに設計された非常に丈夫な素材で、経済的な価格です。 研磨性・腐食性・電気絶縁性の環境

●ムライト Mullite

ムライト(3Al2O3・2SiO2)は、高温度における低熱膨張率、機械的強度と弾性を併せ持った耐火性の酸化物の材質です。ガラス基質に最大の熱衝撃抵抗と強度をもたらす高密度型材として、開発されました。

グレード 特徴 代表的用途
ムライト セラミックチューブ  MV20 ガラス材の中では高密度のムライトで、経済的、高品質な絶縁管に適します。 酸化条件での絶縁体および1450℃以下で用いられる金属熱電対保護管
MV30 用途が広くて経済的な材質で、加工性が良く、特殊な形状の鋳造に適しています。 熱電対保護管、ターゲット管、
マッフル炉内管、各種炉材用保護管、
燃焼管、放射炉内管、炉内ローラー

●ジルコニア Zirconia

ジルコニア(ZrO2)は、極めて耐火性・耐腐食性に優れた材質です。加熱・冷却の間にも亀裂や機械的な劣化が生ずる事のない立方結晶構造を持ち安定しています。

グレード 特徴 代表的用途
ジルコニア セラミックチューブ z105
ZrO210.5%
Yttria
きめの細かい、高密度、結晶構造を持つ、イットリア10.5%の安定したジルコニアです。
600℃以上で導電体。
酸素センサー、熱電対保護チューブ、
マッフル炉内管、ライナー、ルツボ

●サイアロン Sialon

McDanel 社のサイアロンは、窒化ケイ素と酸化アルミニウムの合金です。この優れた耐火性材質は、窒化ケイ素セラミックの優れた強度・硬度・被破靭性・低熱膨張性と酸化アルミニウムアルミナの耐腐食性・化学的安定性・高温対応性・耐酸化性をすべて併せ持ちます。

グレード 特徴 代表的用途
サイアロン セラミックチューブ サイアロンST 1250℃までの溶融金属、高摩耗、強衝撃のアプリケーションに適します。非鉄金属であるにも拘らず、機密性、化学的安定性、耐腐食性、耐金属衝撃性、耐熱衝撃に強い特徴があります。 アルミ熔融設備、
非鉄金属のアプリケーション、
温度センサー保護チューブ、
ガス抜き/注入チューブ、
バーナーチューブ
サイズ表はこちら
■材質特性
材質 単位 ムライト アルミナ ジルコニア サイアロン
80%Mullite 85%Mullite 96.0%Al2O3 99.0%Al2O3 99.8%Al2O3 Zr2O3
(Fully Stab.)
商標名
ZYALOX ZYAZIRC SIALON ST
淡黄色 淡黄色 白色 白色 クリーム色 アイボリー グレー
物理特性
かさ密度 g/cm3
(lbs/ft3
2.5(156) 2.8(175) 3.72(232) 3.83(239) 3.91(244) 5.92(370) 3.2(200)
開気孔率 % 0 0 0 0 0 0 0
粒子径 μm 5-35 - 2-35 5-25 5-30 10-40 <10
曲げ強度 20℃ MPa 145 180 345 345 380 276 760
1000℃ MPa 96 - 138 145 165 560
圧縮強度 20℃ MPa 655 1310 2100 2550 2650 >1772 >3500
引張強度 20℃ MPa 96 124 241 225 295 448
弾性率 20℃ GPa 131 151 275 358 344 180 290
硬さ(Hv 1kg) 20℃ GPa 9.1 10.5 13 14.7 15.2 13.9 16.2
破壊靭性(KIC) 20℃ MPa.m0.5 2 2 3.5 3.5 4 7.5
熱的特性
伝導率 20℃ W/m°K 5 6 25 29 30 2 21
800℃ W/m°K 3.3 3.6 5.7 7.2 8.2 2
膨張係数 20-1000℃ 10-6/℃
(10-6/°F)
5.4(3) 5.4(3) 8.2(4.6) 8.4(4.7) 8.4(4.7) 11.3(6.3) 3.0(1.7)
最高使用温度(No Load) ℃(°F) 1450
(2642)
1500
(2732)
1500
(2732)
1700
(3092)
1750
(3182)
2200
(4000)
1000
(2192)**
耐熱衝撃比較△T
℃(°F) 290(554) 305(581) 245(473) 205(401) 223(433) 230(446) 915(1679)
電気特性
絶縁耐力 @6.35mm kV/mm(ac) 9.8 9.8 11.8 11.4 12.6 - -
@1.27mm kV/mm(ac) - - 14.6 - 18.1 - -
@0.25mm kV/mm(ac) - - 22.8 - 31.5 - -
誘電定数(25℃) 1KHz - - - 9.0 9.4 - - -
1MHz - - 5.8 9.0 9.4 - - -
1GHz - - - 9.0 9.4 - - -
散逸率(25℃) 1KHz - - 0.0030 0.0011 0.0002 0.0002 - -
1MHz - - - 0.0001 0.0002 - - -
1GHz - - - 0.0002 - - - -
体積抵抗率 25℃ Ω・cm - >1013 >1014 >1014 >1014 - -
300℃ Ω・cm - - 3.1×1011 - - - -
500℃ Ω・cm - - 4.0×109 - - - -
700℃ Ω・cm - - 1×108 - - - -
1000℃ Ω・cm - - 1×106 - 1×107 - -
*Te 値 ℃(°F) - 450(842) 1000(1832) 1050(1922) - - -

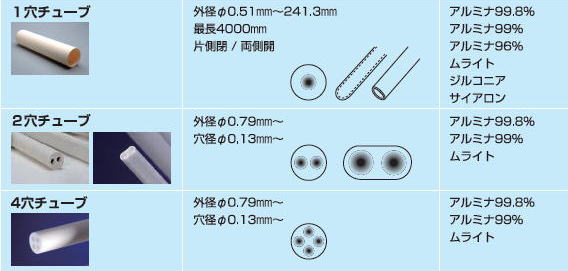

■標準品サイズ
セラミックパイプ
セラミックチューブ
■サイズ表一覧

セラミックチューブ
1孔チューブ
(片側閉 または 両側開)
セラミックチューブ 1孔型
セラミックチューブ
1孔チューブ細径(両側開)
セラミックチューブ 1孔細径
セラミックチューブ
2孔チューブ (両側開)
セラミックチューブ 2孔チューブ
セラミックチューブ
4孔チューブ (両側開)
セラミックチューブ 4孔型
セラミックチューブ
無垢棒(穴なし)
セラミックチューブ 無垢棒
