サンフレキNFX・ベアリング式回転ハブ

P.3226

カテゴリ-6目次に戻る

多様なロボットの動きに対応するサポート製品

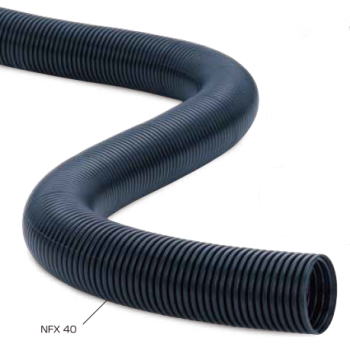

サンフレキROBO NFX　(超耐屈曲タイプ)

■コンジットで初めての材質PBTを採用

■環境にやさしい、ノンハロゲン

■当社コンジット最小曲げ半径
　最高水準の耐屈曲性能を実現しました

＜ロボット稼働時のコンジットの破断対策＞
＜湿度、温度に左右されない環境条件、耐屈曲性能を実現
　しました＞

●	Type NFXは柔軟性に優れ、最小中心曲げ半径が最も小さく、耐屈曲性は、Type NFよりさらに優れたタイプです。また、温度、湿度に左右されにくい特性があります。
●	用途としてはロボット等の激しい可動に最適です。
●	識別の為チューブの色調はブラックブルー（濃紺）としています。
●	NFX20～50の引張強度及び耐圧縮性分類は、JIS C8461-23の分類コード1 ベリーライトです。
●	サンフレキROBO自身は、ねじり可動には不適です。このような配管が必要な場合は、回転式の附属品をご使用下さい。
●	サンフレキROBOは附属品の接続引張強度を含めて金属製に比べて弱いので、大きい引張荷重で可動の場合は注意して下さい。
●	サンフレキROBO及び附属品は、非電導体ですから、金属製電線管の場合のような電気的ボンディングが不要となり、電気設備の接地という煩わしい問題から開放されます。
●	サンフレキROBOでは初めての材質PBTを使用。PBTは耐油性、耐溶剤性に優れ、ほとんどの薬品に侵されません。
●	ケーブル工事に、ご使用下さい。
●	附属品は、サンフレキROBO用附属品のN2型（例：N2BG）をご使用下さい。

コンジット特性比較

●サンフレキROBO（NS・NP・NF）はこちら

コンジット最小曲げ半径比較

単位：mm

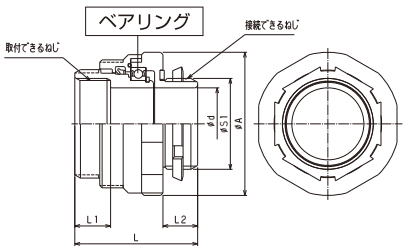

ベアリング式回転ハブ

●	サンフレキROBO等のボックスコネクタ（例：N2BG）を接続し、回転式コネクタにするための高負荷用ポリアミド樹脂製ベアリング式回転ハブです。
●	回転式コネクタ（例：N2RBG）より高負荷、厳しい回転の箇所でご使用いただけます。
●	過度な不可を掛けてのご使用はサンフレキROBO破損の恐れがございますので、実装試験のうえご使用下さい。
●	ケイフレックス、鋼製電線管などの金属管または重量物との接続には使用しないで下さい。

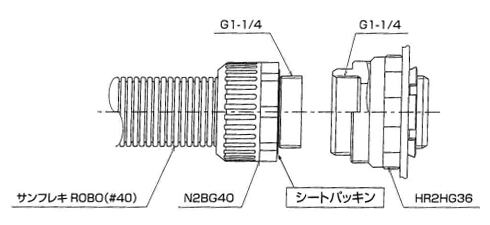

●	めねじ部分は非防水のため取り付けるコネクタにはパッキンの附属されている製品をご使用下さい。（下記使用例をご参照下さい。）

【管用平行ねじ付き】

単位：mm

【メートルねじ付き】

単位：mm
