セミインターチューブSABRタイプ(曲げ半径大タイプ)
642
特長

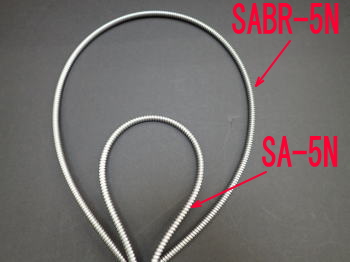

セミインターチューブの噛み合わせ部分を調整する事により、
曲げ半径を大きくしての製作が可能となりました。

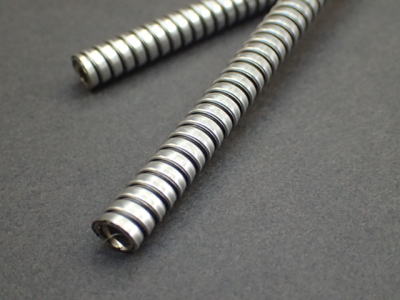

セミンターチューブの特性である 柔軟性・噛み合わせの強固さ
(側圧・捻じれ・引っ張り強さ)などを残しつつ、曲げ半径を任意に設定出来る為、レーザーファイバーなどの保護などに最適です。
長尺品での製作も対応可能です。詳しくはお問い合わせ下さい。

材質:
ステンレス

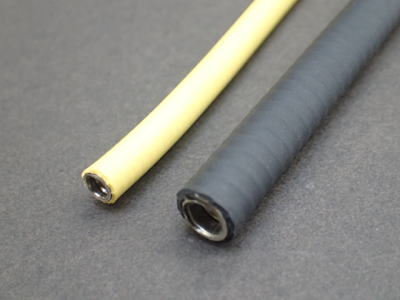

被覆材:
PVC
(その他の被覆材に関してはお問合せください。)
使用例:
  • 曲げ半径の大きい光ファイバー保護
  • レーザー溶接機・レーザー加工機等の大口径レーザーファイバーの保護
受注生産品







●スタンダードタイプ ●PVC被覆タイプ
型式 内径
±0.2(mm)
外径
±0.2(mm)
定尺(m) 曲げ半径
±10(mm)
型式 外径
±0.2(mm)
定尺(m)
SABR-3.2N 3.2 5.2 100 30〜60 SABRP-3.2N 6 100
SABR-3.5N 3.5 5.2 100 30〜60 SABRP-3.3N 6 100
SABR-4N 4 6 100 40〜70 SABRP-4.0N 7.2 100
SABR-5N 5 7.1 100 40〜80 SABRP-5N 8.2 100
SABR-5.8N 5.8 7.8 100 40〜100 SABRP-5.8N 9.5 100
SABR-6N 6 8 100 40〜110 SABRP-6N 9.6 100
SABR-7N 7 9 100 40〜120 SABRP-7N 10.5 100
SABR-8N 8 10 100 50〜120 SABRP-8N 12 100
SABR-9N 9.5 12.3±0.3 50 60〜120 SABRP-9N 14.0±0.3 50
SABR-13N 12.5±0.3 15.2±0.3 50 60〜130 SABRP-13N 17.0±0.3 50
SABR-14N 14.8±0.3 18.0±0.3 50 60〜140 SABRP-14N 19.5±0.3 50
*上記以外のサイズはお問合せください。
※曲げ半径は任意の数値で製作出来ますのでお問合せ下さい。
製作ご依頼時に曲げ半径を指定して頂く必要ございます。 例:SABR-4N R=40±10



セミインターチューブのパネルコネクターとエンドキャップ パネルコネクタ
エンドキャップ
真鍮+ニッケルメッキ

<受注生産品>
詳しくはお問い合わせください
