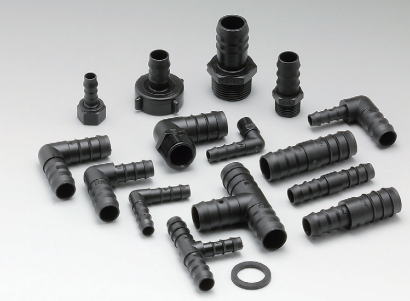

PPタケノコ継手
 700
耐水・耐薬品性に優れ、幅広い用途に活用できます。
■特徴
●生産ライン、工作機械、食品機械、医療機器部品まで幅広く対応します。
●食品・衛生・水・薬品用の部材に最適です。
●食品規格基準適合品

材質 ポリプロピレン(PP)
最高使用圧力 1.4MPa(20℃時)
使用温度範囲 4〜90℃
色 黒


タケノコ部詳細寸法
(mm)
型式 L1 d d1 d2
700-PH-12 30 8 9.5 11.8
700-PH-16 30 11 13.0 15.2
700-PH-20 32 14 16.5 19.0
700-PH-25 32 18 21.0 23.0



オスストレート オスエルボ

型式 適合ホース
(mm)		 接続ネジ
(インチ)		 二面幅
(mm)
D  R SW
700-PHM-1208 10 R1/4 14
700-PHM-1210 10 R3/8 17
700-PHM-1212 10 R1/2 22
700-PHM-1220 10 R3/4 27
700-PHM-1612 14 R1/2 22
700-PHM-1620 14 R3/4 27
700-PHM-2012 17 R1/2 22
700-PHM-2020T 17 R3/4  27
700-PHM-2512 22 R1/2 22
700-PHM-2520T 22 R3/4 27
700-PHM-2525T 22 R1 35

型式 適合ホース
(mm)		 接続ネジ
(インチ)		 二面幅
(mm)
D  R SW
700-PHEM-1208 10 R1/4 14
700-PHEM-1210 10 R3/8 14
700-PHEM-1212 10 R1/2 22
700-PHEM-1220 10 R3/4 27
700-PHEM-1610 14 R3/8 22
700-PHEM-1612 14 R1/2 22
700-PHEM-1620 14 R3/4 27
700-PHEM-2012 17 R1/2  22
700-PHEM-2020 17 R3/4 27
700-PHEM-2512 22 R1/2 27
700-PHEM-2520 22 R3/4 27


メスストレート フランジシール NBR

型式 適合ホース
(mm)		 接続ネジ
(mm)
D Rc
700-PHF-1010 8 Rc3/8
700-PHF-1212 10 Rc1/2
700-PHF-1220 10 Rc3/4
700-PHF-1225 10 Rc1
700-PHF-1620 14 Rc3/4
700-PHF-1625 14 Rc1
700-PHF-1920 16 Rc3/4
700-PHF-1925 16 Rc1

型式 適合ネジサイズ
(インチ)
700-FRS-10 700-PHF-3/8用
700-FRS-12 700-PHF-1/2用
700-FRS-20 700-PHF-3/4用
700-FRS-25 700-PHF-1用


異径ユニオンストレート  ユニオンストレート

型式 適合ホース
(mm)
D D1
700-PHRC-1216 10 14
700-PHRC-1220 10 17
700-PHRC-1620 14 17
700-PHRC-2025 17 22

型式 適合ホース
(mm)
D
700-PHC-12 10
700-PHC-16 14
700-PHC-20 17
700-PHC-25 22


ユニオンエルボ 異径ユニオンエルボ

型式 適合ホース
(mm)
D
700-PHE-12 10
700-PHE-16 14
700-PHE-20 17
700-PHE-25 22
型式 適合ホース
(mm)
D D1
700-PHRE-1216 10 14
700-PHRE-1220 10 17
700-PHRE-1620 14 17
700-PHRE-2025 17 22


ユニオンティー  異径ユニオンティー

型式 適合ホース
(mm)
D
700-PHT-12 10
700-PHT-16 14
700-PHT-20 17
700-PHT-25 22
型式 適合ホース
(mm)
D D1
700-PHRT-1216 10 14
700-PHRT-1620 14 17
700-PHRT-2025 17 22
