POMタケノコ継手
 700

耐水・耐久性に優れています。

■特徴
●生産ライン、工作機械、食品機械、医療機器部品まで幅広く対応します。
●振動、摩耗に強い部材です。

材質 ポリアセタールPOM
最高使用圧力 1.4MPa
使用温度範囲 -10〜70℃
色 ブラウン

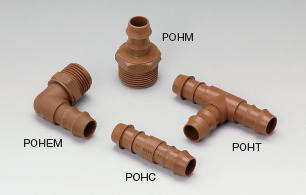

POMタケノコ継手

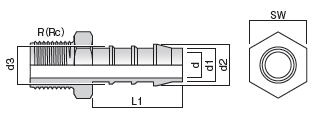

寸法図
タケノコ部詳細寸法
(mm)
型式 L1 d d1 d2 d3
700-POHM-17 24 11.3 14 17.5 15.8

型式 適合ホース
(mm)		 接続ネジ
(インチ)		 二面幅
(mm)
D R SW
700-POHM-1712 16 R1/2 27
700-POHM-1720 16 R3/4 27
700-POHEM-1712 16 R1/2 22
700-POHC-17 16 - -
700-POHT-17 16 - -




PBTホースジョイント
 700

■特徴
●機械装置・設備の軽量化にイチオシの部材。
●食品・衛星・薬品用のSUS配管の補修、メンテナンスに最高の部材です。

材       質 ポリブチレンテレフタレート PBT
最高使用圧力 0.6MPa
使用温度範囲 -20〜60℃
色 黒

 PBT　ホースジョイント
型式 適合ホース
(インチ)		 接続ネジ
(インチ)
D R1
700-BHF-2525 1 Rｃ1
700-BHF-3232 1-1/4 Rｃ1-1/4
700-BHF-4032 1-1/2 Rｃ1-1/4

※こちらの製品は廃盤品となっております。
   代替品はこちらになります
            ↓↓
　ガラスファイバー メスストレート 700-SHF-ｘｘｘｘ
型式 適合ホース
(インチ)		 接続ネジ
(インチ)
D R1
700-BHM-2020 3/4 R3/4
700-BHM-2520 1 R3/4
700-BHM-2525 1 R1
700-BHM-2532 1 R1-1/4
700-BHM-3225 1-1/4 R1
700-BHM-3232 1-1/4 R1-1/4
700-BHM-4040 1-1/2 R1-1/2
700-BHM-5050 2 R2

※こちらの製品は廃盤品となっております。
  (2022年9月6日)
