P1273

ノズル（アルミニウム製）
ノズル（アルミニウム製）
※Aは穴径、Bは先端部外径のサイズです。
 ノズル（アルミニウム製）

品番 型　番 タイプ A B C
2551-3049-01 C105-11-645 NW10 7 10 40
2551-3049-02 C105-14-645 NW25 7 10 40
2551-3049-03 C105-16-645 NW40 7 10 40



ティー・ピース （SUS316L）
ティー・ピース ティー・ピース

品番 型　番 タイプ A B
2551-3052-01 C105-11-421 NW10 30 60
2551-3052-02 C105-12-421 NW16 40 80
2551-3052-03 C105-14-421 NW25 50 100
2551-3052-04 C105-16-421 NW40 65 130


エルボー （SUS316L）
エルボー（SUS316L) エルボー（SUS316L)

品番 型　番 タイプ A
2551-3050-01 C105-11-420 NW10 30
2551-3050-02 C105-12-420 NW16 40
2551-3050-03 C105-14-420 NW25 50
2551-3050-04 C105-16-420 NW40 65


クロスピース （SUS316L）
クロスピース
脚注
※異径タイプについてはお問い合わせください。
 クロスピース

品番 型　番 タイプ A
2551-3053-01 C105-11-422 NW10 60
2551-3053-02 C105-12-422 NW16 80
2551-3053-03 C105-14-422 NW25 100
2551-3053-04 C105-16-422 NW40 130


縮小変換用ピース （SUS316L）
縮小変換用ピース（SUS316L） 縮小変換用ピース（SUS316L）
]
品番 型　番 タイプ A B
2556-7783-01 C10514446 NW25/10 10 40
2556-7783-02 C10514447 NW25/16 16 28
2556-7783-03 C10516448 NW40/16 16 28
2556-7783-04 C10516449 NW40/25 24 28
2556-7783-05 C10517450 NW50/16 16 28
2556-7783-06 C10517051 NW50/25 24 40
2556-7783-07 C10517452 NW50/40 40 28



縮小変換用Tピース （SUS316L）
仕様
●材質：ステンレス（SUS316L）
縮小変換用Tピース
 縮小変換用Tピース

品番 型　番 タイプ A B C
2556-7784-01 C105-14-427 NW25/16 100 40 50
2556-7784-02 C105-16-428 NW40/16 130 40 65
2556-7784-03 C105-16-429 NW40/25 130 50 65
2556-7784-04 C105-17-430 NW50/16 140 50 70
2556-7784-05 C105-17-431 NW50/25 140 65 70

ロングフランジ　DNシリーズ 255

　　ロングフランジ　DNシリーズ　ロングフランジ　DNシリーズ

  • 材質：ステンレス（SUS304）

品番 型番 DN d1 d2 I 入数
2552-626-02 DN16KF NW16 20 16 70 1個
2552-626-03 DN25KF NW25 30 26 1個
2552-626-04 DN40KF NW40 45 41 1個

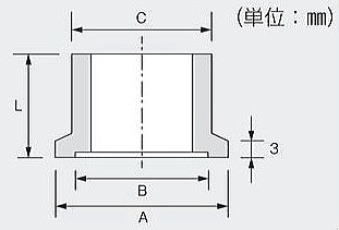

ショートフランジ　CPシリーズ　SFシリーズ 255

　　ショートフランジ　CPシリーズ　SFシリーズ　ショートフランジ　CPシリーズ　SFシリーズ

  • 材質：SUS304

品番 型番 タイプ A×B×C×L（mm） 入数
2554-493-01 SF10 KF10 30×12.3×15×30 1個
2554-493-02 SF16 KF16 30×17.3×20×30 1個
2554-493-03 SF25 KF25 40×26.3×28×40 1個
2554-493-04 SF40 KF40 55×41.3×44×50 1個
2554-493-05 SF50 KF50 75×52.3×54×50 1個


縮小変換用ピース　RPシリーズ 255

　　縮小変換用ピース　RPシリーズ　縮小変換用ピース　RPシリーズ

  • 材質：SUS304

品番 型番 タイプ A×L（mm） 入数
2554-578-01 RP16-25 NW16/25 φ10×43.2 1個
2554-578-02 RP16-40 NW16/40 φ16×43.2 1個
2554-578-03 RP25-40 NW25/40 1個
2554-578-04 RP25-50 NW25/50 φ25×43.2 1個
2554-578-05 RP40-50 NW40/50 φ40×43.2 1個


エルボー　ELBシリーズ 255

　　　 エルボー　ELBシリーズ　エルボー　ELBシリーズ

  • 材質：SUS304

品番 型番 タイプ A（mm） 入数
2554-497-01 ELB10 NW10 30 1個
2554-497-02 ELB16 NW16 40 1個
2554-497-03 ELB25 NW25 50 1個
2554-497-04 ELB40 NW40 65 1個

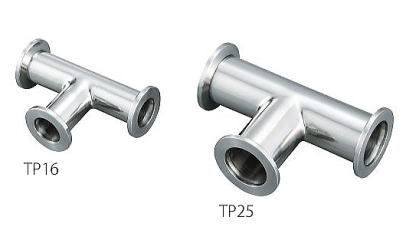

ティー・ピース　TPシリーズ 255

　ティー・ピース　TPシリーズ　ティー・ピース　TPシリーズ

  • 材質：SUS304

品番 型番 タイプ A×B（mm） 入数
2554-491-01 TP10 NW10 80×40 1個
2554-491-02 TP16 NW16 1個
2554-491-03 TP25 NW25 100×50 1個
2554-491-04 TP40 NW40 130×65 1個

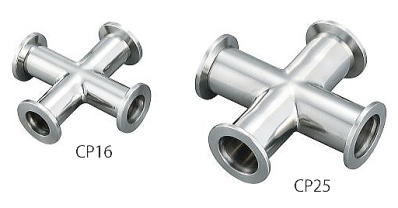

クロスピース　CPシリーズ 255

　 クロスピース　CPシリーズ　クロスピース　CPシリーズ

  • 材質：SUS304

品番 型番 タイプ A（mm） B（mm） 入数
2554-494-02 CP16 NW16 80 40 1個
2554-494-03 CP25 NW25 100 50 1個
2554-494-04 CP40 NW40 130 65 1個
