多芯型メタルスーパーグランド(A型) 8芯 436

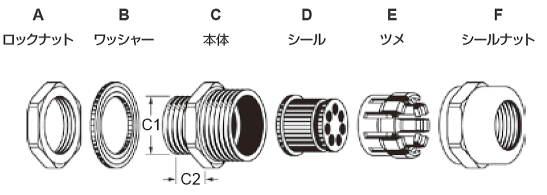

8芯タイプの構造図
※NBAシリーズにはロックナットは付属しておりません。

取付部 G(PF)ネジ、メートルネジ、PGネジ、NPTネジ
材質 ロックナット・本体・シールナット/真鍮・ニッケルメッキ
ツメ/66ナイロン、ワッシャー・シール/EPDM
光沢シルバー
IP等級 IP68/5気圧
使用温度範囲 -40℃〜105℃(瞬時/1分:160℃)

単位:mm
ネジの呼び 型式 適応電線
サイズ
(mm)
ネジ
外径
(C1φmm)
取付
穴径
(φmm)
ネジ長
(C2mm)
スパナ
サイズ
A部/F部
グランド
本体最小
内径
包装単位
(個)
G1/2 FBA21-H8-01 1.5〜1 20.955 21.4〜21.9 9.5 26/26 14.5 10
FBA21-H8-02 2.8〜2 20.955 21.4〜21.9 9.5 24/24 12.5 10
G3/4 FBA26-H8-03 3.6〜2.6 26.441 26.9〜27.4 12 32/32 18.5 10
FBA26-H8-04 4.1〜3 26.441 26.9〜27.4 12 32/32 18.5 10
FBA26-H8-05 5.1〜4.5 26.441 26.9〜27.4 12 32/32 18.5 10
G1 FBA33-H8-05 5.1〜4 33.249 33.8〜34.4 12.5 41/41 25 10

ネジの呼び 型式 適応電線
サイズ
(mm)
ネジ
外径
(C1φmm)
取付
穴径
(φmm)
ネジ長
(C2mm)
スパナ
サイズ
A部/F部
グランド
本体最小
内径
包装単位
(個)
M20X1.5 MBA20-H8-01 1.5〜1 20 20.5〜21 9.5 26/26 14.5 10
MBA20-H8-02 2.8〜2 20 20.5〜21 9.5 26/26 14.5 10
M25X1.5 MBA25-H8-03 3.6〜2.6 25 25.5〜26 12 32/32 18.5 10
MBA25-H8-04 4.1〜3 25 25.5〜26 12 32/32 18.5 10
MBA25-H8-05 5.1〜4.5 25 25.5〜26 12 32/32 18.5 10
M32X1.5 MBA32-H8-05 5.1〜4 32 32.6〜33.2 12.5 41/41 25 10

ネジの呼び  型式 適応電線
サイズ
(mm)
ネジ
外径
(C1φmm)
取付
穴径
(φmm)
ネジ長(C2mm) スパナ
サイズ
A部/F部
グランド
本体最小
内径
包装単位
(個)
PG16 PBA16-H8-01 1.5〜1 22.5 23〜23.5 9.5 26/26 14.5 10
PBA16-H8-02 2.8〜2 22.5 23〜23.5 9.5 26/26 14.5 10
PG21 PBA21-H8-03 3.6〜2.6 28.3 28.8〜29.3 12 32/32 18.5 10
PBA21-H8-04 4.1〜3 28.3 28.8〜29.3 12 32/32 18.5 10
PBA21-H8-05 5.1〜4.5 28.3 28.8〜29.3 12 32/32 18.5 10
PG29 PBA29-H8-05 5.1〜4 37 37.6〜38.2 12.5 41/41 25 10

ネジの呼び 型式 適応電線
サイズ
(mm)
ネジ
外径
(C1φmm)
取付
穴径
(φmm)
ネジ長(C2mm) スパナ
サイズ
A部/F部
グランド
本体最小
内径
包装単位
(個)
NPT1/2 NBA21-H8-01 1.5〜1 21.223 - 13 /26 14.5 10
NBA21-H8-02 2.8〜2 21.223 - 13 /26 14.5 10
NPT3/4 NBA26-H8-03 3.6〜2.6 26.568 - 14 /32 18.5 10
NBA26-H8-04 4.1〜3 26.568 - 14 /32 18.5 10
NBA26-H8-05 5.1〜4.5 26.568 - 14 /32 18.5 10
NPT1 NBA33-H8-05 5.1〜4 33.227 - 15 /41 25 10
