多芯型メタルスーパーグランド（A型）　7芯

P1732

多芯型メタルスーパーグランド（A型）　7芯

436

※NBAシリーズにはロックナットは付属しておりません。

●取付部	：	G(PF)ネジ、メートルネジ、PGネジ、NPTネジ

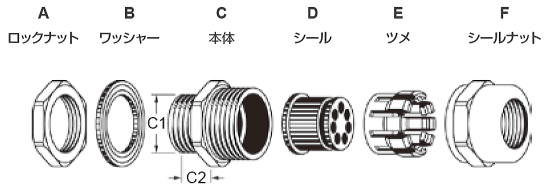

●材質	：	ロックナット・本体・シールナット/真鍮・ニッケルメッキツメ/66ナイロン、ワッシャー・シール/EPDM
●色	：	光沢シルバー
●IP等級	：	IP68/5気圧
●使用温度範囲	：	-40℃～105℃(瞬時/1分：160℃)

単位：mm

ネジの呼び	型式	適応電線サイズ (mm)	ネジ外径 (C1φmm)	取付穴径 (φmm)	ネジ長 (C2mm)	スパナサイズ A部/F部	グランド本体最小内径	包装単位 (個)
G 1/2	FBA21-H7-02	2～1.3	20.955	21.4～21.9	9.5	26/26	14.5	10
G 1/2	FBA21-H7-03	3～2	20.955	21.4～21.9	9.5	24/24	12.5	10
G 3/4	FBA26-H7-03	3.6～2.6	26.441	26.9～27.4	12	32/32	18.5	10
G 1	FBA33-H7-06	6～4.6	33.249	33.8～34.4	12.5	41/41	25	10

ネジの呼び	型式	適応電線サイズ (mm)	ネジ外径 (C1φmm)	取付穴径 (φmm)	ネジ長 (C2mm)	スパナサイズ A部/F部	グランド本体最小内径	包装単位 (個)
M20 X 1.5	MBA20-H7-02	2～1.3	20	20.5～21	9.5	26/26	14.5	10
M20 X 1.5	MBA20-H7-03	3～2	20	20.5～21	9.5	26/26	14.5	10
M25 X 1.5	MBA25-H7-03	3.6～2.6	25	25.5～26	12	32/32	18.5	10
M32 X 1.5	MBA32-H7-06	6～4.6	32	32.6～33.2	12.5	41/41	25	10

ネジの呼び	型式	適応電線サイズ (mm)	ネジ外径 (C1φmm)	取付穴径 (φmm)	ネジ長 (C2mm)	スパナサイズ A部/F部	グランド本体最小内径	包装単位 (個)
PG 16	PBA16-H7-02	2～1.3	22.5	23～23.5	9.5	26/26	14.5	10
PG 16	PBA16-H7-03	3～2	22.5	23～23.5	9.5	26/26	14.5	10
PG 21	PBA21-H7-03	3.6～2.6	28.3	28.8～29.3	12	32/32	18.5	10
PG 29	PBA29-H7-06	6～4.6	37	37.6～38.2	12.5	41/41	25	10

ネジの呼び	型式	適応電線サイズ (mm)	ネジ外径 (C1φmm)	取付穴径 (φmm)	ネジ長 (C2mm)	スパナサイズ A部/F部	グランド本体最小内径	包装単位 (個)
NPT 1/2	NBA21-H7-02	2～1.3	21.223	-	13	/26	14.5	10
NPT 1/2	NBA21-H7-03	3～2	21.223	-	13	/26	14.5	10
NPT 3/4	NBA26-H7-03	3.6～2.6	26.568	-	14	/32	18.5	10
NPT 1	NBA33-H7-06	6～4.6	33.227	-	15	/41	25	10
