配線フレキシブルチューブ　六角形タイプ・四角形タイプ
029
特長
・平面スリット部から工具無しでも簡単に電線の挿入・引出ができます。
（スリット無しタイプもございます。）

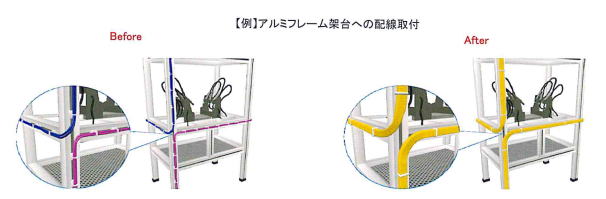

・電線はチューブ内に収納され、配線の外観が向上します。
・段差・交差・扉部渡り配線等の多様な配線経路の保護にご使用できます。
・四方向／六方向に自在に曲げる事が可能です。

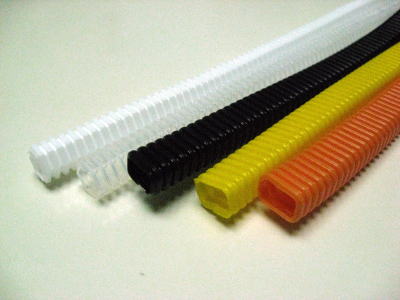

・５色標準ラインナップにより複数本利用で回路別等の色分け識別可能です。


材質：ポリエチレン（ＬＤＰＥ）
　　難燃性ポリプロピレン（ＰＰ）
使用温度：-２０℃～５０℃（ＬＤＰＥ）
　　　　　-２０℃～６０℃（ＰＰ）
カラー：・ナチュラル ・ホワイト ・オレンジ ・ブラック ・イエロー ・ブルー ・グリーン ・シルバー・高輝度シルバー
形状：四角、六角


　※一部型式 生産終了のご案内
　　　　　　　　↓↓
　一部生産終了のご案内 		配線フレキシブルチューブ配線フレキシブルチューブ　四角形配線フレキシブルチューブ　六角形
◆工具無しでも簡単に挿入・引き出しが可能です。
柔軟且つ平面スリット構造により簡単に電線の挿入・引き出しができます。
「四角形タイプ」


四角形タイプ
材質：ＬＤＰＥ
サイズ ａ ｂ ｃ ｄ ｅ ｆ ｇ ｍ/箱
1309 9 13 6.3 10.5 0.3 0.4 -2.7 50
3020 20 30 15 25 0.6 0.6 -5.4 15
4030 30 40 25 35 0.5 0.7 -5.4 15

材質：ＰＰ
サイズ ａ ｂ ｃ ｄ ｅ ｆ ｇ ｍ/箱
1309 9.2 13.2 6.3 10.5 0.3 0.35 -2.7 50
3020 20 30 15 25 0.6 0.6 -5.4 15
4030 30 40 25 35 0.5 0.7 -5.4 15

 単位mm
※（　）は参考寸法


「六角形タイプ」


六角形タイプ
 材質 a  b  c  d  m/箱
LDPE 10.3  7.5  0.35 (2.7)  50
PP 10.5 7.7 0.35 (2.7) 50

単位mm
※（　）は参考寸法
 ラインナップ（品番構成）
形状① 材質② サイズ③ 色④ スリット有無⑤
四角形 ＫＦＴ4 ＬＤＰＥ-PE
PP（難燃)-PP1
PP （高難燃）-PP2		 四角形　13ｍｍｘ9 1309 ナチュラル  -ＮＡ
ホワイト 　　-WT
オレンジ　　-ＯＲ
ブラック　　-ＢＫ
イエロー　　-ＹＥ
ブルー　　　-ＢＬ
グリーン　　-ＧＲ
シルバー　　-ＳＬ
高輝度シルバー　-ＳＬ2
※ナチュラルは
ＬＤＰＥのみです。
※高輝度シルバーは
受注生産品です。 		 有り -Ａ
無し -Ｎ
四角形　30ｍｍｘ20ｍｍ 3020
四角形　40ｍｍｘ30ｍｍ 4030
六角形 ＫＦＴ6 六角形  10mm 10

※構成例
 ＫＦＴ4 - ＰＥ - 1309 - ＢＫ - Ａ
①形状   ②材質   ③サイズ   ④色   ⑤スリット有無


配線フレキシブルチューブ専用固定具
特長
●フレキシブルチューブを簡単に取付けることができます。
●固定具を用いることで直線、曲げなど自在な配線が可能となり、外観も向上します。
●形状はアルミフレームタイプ、差し込みタイプ２タイプございます。
●四角形用、六角形用それぞれラインナップがございます。
カラー
・ホワイト　・ブラック　・シルバー
材質
・６６ナイロン
使用温度
・ＬＤＥＰ： －２０℃～５０℃
・ＰＰ　　： －２０℃～６０℃
   【アルミフレ－ムタイプ】

９０度回すだけで固定！
ねじ止め不要！

型式一覧（KFT専用固定具)

形状① 材質② サイズ③ 色④
四角形 ＫＦＴ4Ｃ 差し込み　-Ｓ
アルミフレーム　-Ａ		 1309 1309 ホワイト 　-WT
ブラック　　-ＢＫ
シルバー　　-ＳＬ
※上記以外の色については
お問合わせください。
3020 3020
4030 4030
六角形 ＫＦＴ6Ｃ 差し込み　-Ｓ
アルミフレーム　-Ａ		 10 10 ホワイト 　-WT
ブラック　　-ＢＫ
シルバー　　-ＳＬ
※上記以外の色については
お問合わせください。
※構成例
 ＫＦＴ4 - Ｓ - 1309 - ＷＴ
①形状 ②タイプ ③サイズ ④色
※差し込みタイプは適用板厚２.３mm～３.２mmです
※アルミフレームタイプは適用溝幅８mm（一般的には３０mm角タイプ）です
※上記以外の色は別注対応となります。別途ご相談ください　
■寸法一覧
①アルミフレームタイプ
 材質：６６ナイロン 　　　　（単位：mm）
サイズ ａ ｂ ｃ ｄ ｅ ｆ ｇ 入数
四角1309 9.1 13.1 16 17.8 15.1 10 7.7 100
四角3020 9.1 30 16 17.8 33.8 10 7.7 25
四角4030 9.2 40 16 17.8 44 10 7.7 25
六角10 9.1 － 16 － 17.8 10 7.7 100

四角タイプ
六角タイプ
②差し込みタイプ
 材質：６６ナイロン 　　　　（単位：mm）
サイズ ａ ｂ ｃ ｄ ｅ ｆ 入数
四角1309 5.8 5.5 15.1 13.1 6 10 100
四角3020 5.8 5.5 34 30 6 10 25
四角4030 5.8 5.5 44 40 6 10 25
六角10 5.8 5.5 － － 6 10 100

四角タイプ
六角タイプ
