PVDF製ルアーストップコック

P.1472

■PVDF製ルアーストップコック

237

接続口に注射筒や注射針で使用される共通規格ルアーテーパー付きの2方ストップコックです。
下記接続口形状はメスルアーをF、オスルアーをS、オスルアーロックをMと表示。
Fにはオスルアー(S)やオスルアーロック(M)付きのルアーフィッティングが、
SとMにはメスルアー(F)付きのルアーフィッティングが接続できます。
オスルアーロック(M)のロックリングは回転式で、メスルアー側を捻らずにリングを回転させるだけで接続可能です。
ボディ、バルブとも黒色PVDF製で、分解不可。

型式	旧型式	接続口形状	サイズ (mm)
AKS2MMK	IMPA1MM	M－M	38×11×21
AKS2MSK	IMPA1MS	M－S	38×11×21
AKS2FMK	IMPA1MF	M－F	33×11×21
AKS2SSK	IMPA1SS	S－S	38× 9×21
AKS2FSK	IMPA1SF	S－F	33× 9×21
AKS2FFK	IMPA1FF	F－F	30× 9×21

※型式が変更になりました。(2015年8月27日)

■PVDF製ルアーストップコック（ナチュラル色）

各接続口にルアーテーパー付きです。
下記形状に記載のFはメスルアーハブ、Sはオスルアー、MRはオスルアーロックリングを表します。
オスルアーロックリング(MR)とはオスルアーロックのロックリング部がフリーに回転します。

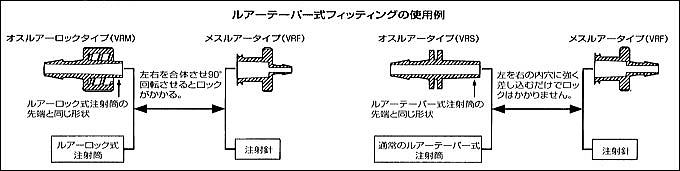

各形状の接続応用は下記の使用例をご参照ください。
オールポリフッ化ビニリデン(PVDF)製で、分解不可。
プラグ穴径1.6mm、使用温度-40～+126℃。

1個単位販売

型式	接続口形状	サイズ(mm)
AKS2FFKW	F―F	30× 9×21H
AKS2FMKW	F―MR	34×11×21H
AKS2FSKW	F―S	34× 9×21H
AKS2MMKW	MR―MR	38×11×21H
AKS2MSKW	MR―S	38×11×21H
~~AKS2SSKW~~	~~S―S~~	~~38× 9×21H~~

※取り消し線の製品は現在、生産中止品となっております。

~~■ディスポルアーストップコック~~
各接続口にルアーテーパー付きです。下記形状に記載のFはメスルアーハブ、Sはオスルアー、MRはオスルアーロックリングを表します。オスルアーロックリング(MR)とはオスルアーロックのロックリング部がフリーに回転します。ボディはポリカーボネート（PC製）、バルブはポリエチレン製（PE製）で分解不可。プラグ穴径1.8mm、使用温度+5～40℃。

~~●ディスポ２方ルアーストップコック　 5個単位販売~~

　~~ハンドル回転角度は90°(ストッパー付き）~~

型式	接続口形状	サイズ(mm)
~~VXB1050~~	~~F―MR~~	~~41×11×18H~~
~~VXB1055~~	~~F―MR~~	~~41×11×18H~~

~~●ディスポ３方ルアーストップコック 5個単位販売~~

　いずれか２方をOPENまたは３方全てをCLOSEに出来ます
　ハンドル回転角度は180°(ストッパー付き）

型式	接続口形状	サイズ(mm)
~~VXB1062~~	F S F	~~41×22×18H~~
~~VXB1079~~	F MR F	~~41×22×18H~~

※こちらの製品は現在、生産中止品となっております。（2026年2月12日）

※代替品は↓下記製品になります。　VXB20**

■ディスポルアーストップコック

各接続口にルアーテーパー付きです。
下記形状に記載のFはメスルアーハブ、Sはオスルアー、MRはオスルアーロックリングを表します。
オスルアーロックリング(MR)とはオスルアーロックのロックリング部がフリーに回転します。
ルアーコネクター形状はISO80369-7に準拠。
ボディはポリカーボネート(PC)製で、バルブはポリエチレン(HDPE)製です。
分解不可、使用温度+5～40℃、EOG滅菌可能、ガンマ線滅菌も可能。
5個入の袋単位の販売です。

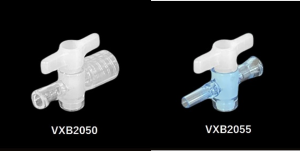

●ディスポ２方ルアーストップコック

型式	接続口形状	サイズ(mm)
VXB2050	F―MR	34×26×22H
VXB2055	F―S	32×26×22H

●ディスポ３方ルアーストップコック

　いずれか2方をOPENまたは3方全てをCLOSEにできます。
　ハンドル回転角度は180°まで(ストッパー付き)。

型式	接続口形状	サイズ(mm)
VXB2079	F┬MR F	38×23×23H

■ディスポルアーストップコック

・各接続口にルアーテーパー付きです。

・下記形状に記載のFはメスルアーハブ、Sはオスルアー、MRはオスルアーロックリングを表します。
オスルアーロックリング(MR)とはオスルアーロックのロックリング部がフリーに回転します。

・ボディはポリカーボネート(PC)製、バルブはポリエチレン(PE)製で、分解不可。

・プラグ穴径1.7mm、使用温度+5～40℃、EOG滅菌可能、耐圧270kPa。

・5個入の袋単位の販売です。

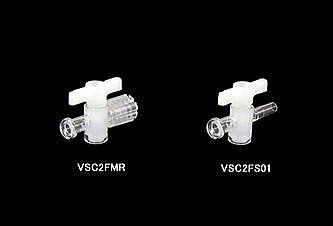

●ディスポ2方ルアーストップコック

型式	形状	サイズ(mm)
VSC2FMR	F-MR	33×11×22H
VSC2FS01^※1	F-S	33× 9×22H

5個単位販売

※1. 在庫が無くなり次第、販売終了となります。

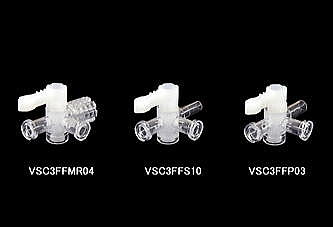

●ディスポ3方ルアーストップコック

・	いずれか2方をOPENまたは3方をCLOSEにできます。
・	外径5mmにはシリコンチューブ4×6mmまたは5×7mmが接続できます。
・	ハンドル回転角度は写真の位置より右に180°まで（ストッパー付き）。

※こちらの製品は在庫が無くなり次第、販売終了となります。

型式	形状	サイズ(mm)
VSC3FFMR04	FтMR F	33×20×22H
VSC3FFS10	FтS F	33×19×22H
VSC3FFP03	Fт外径5mm F	33×19×22H

5個単位販売




■PC2方ルアーストップコック

・各接続口にルアーテーパー付きです。

・ボディはポリカーボネート(PC)製、バルブはポリエチレン(HDPE)製。

・プラグ穴径2.5mm。使用温度-100～120℃。

・2個入の袋単位の販売です。

●PC2方ルアーストップコック

型式	形状	サイズ(mm)
AKS2FFLW	F-F	30×9×21H
AKS2FMLW	F-MR	34×11×21H
AKS2FSLW	F-S	34×9×21H
AKS2MMLW	MR-MR	38×11×21H
AKS2MSLW	MR-S	39×11×21H
AKS2SSLW	S-S	39×9×21H

2個単位販売




■PC3方ルアーストップコック

・各接続口にルアーテーパー付きです。

・いずれか2方をOPENまたは3方全てをOPEN/CLOSEにできます。

・下記形状に記載のFはメスルアーハブ、Sはオスルアー、MRはオスルアーロックリングを表します。
オスルアーロックリング（MR）とはオスルアーロックのロックリング部がフリーに回転します。

・ボディはポリカーボネート（PC）製、バルブはポリエチレン（HDPE）製で、プラグ穴径2.5mmです。

・分解不可、使用温度－100～+120℃。

・ 2個入の袋単位の販売です。

●PC3方ルアーストップコック

型式	形状	サイズ(mm)
AKS3FFFLW	FF F	29×19×21H
AKS3FFMLW	FMR F	34×20×21H
AKS3FFSLW	FS F	34×19×21H
AKS3FMFLW	FF MR	29×24×21H
AKS3FMMLW	FMR MR	34×25×21H
~~AKS3FMSLW~~	FS MR	~~34×24×21H~~
~~AKS3FSFLW~~	FF S	~~29×24×21H~~
AKS3FSMLW	FMR S	34×25×21H
AKS3FSSLW	FS S	34×24×21H
AKS3MFMLW	MRMR F	38×20×21H
AKS3MMMLW	MRMR MR	38×25×21H
~~AKS3MMSLW~~	MRS MR	~~38×24×21H~~
~~AKS3MSMLW~~	MRMR S	~~38×25×21H~~
~~AKS3SFMLW~~	SMR F	~~38×20×21H~~
AKS3SFSLW	SS F	38×19×21H
~~AKS3SMSLW~~	SS MR	~~38×24×21H~~
AKS3SSMLW	SMR S	38×25×21H
AKS3SSSLW	SS S	38×24×21H

販売単位：1袋（2個入り）

※取り消し線の製品は現在生産中止品となっております。(2024年8月2日)
