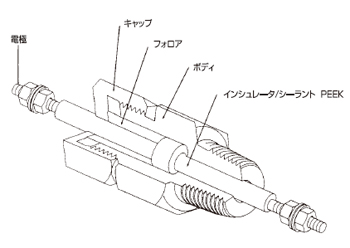

HEGPKグランド−PEEKインシュレータ
  243

高圧電極付きグランド、PEEKインシュレータ.。
φ3.0mm〜φ12.6mm。〜200A。〜8000V

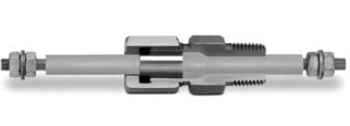

HEGPKグランド Aタイプ(片ネジ)



特長

  • 電極のシール
  • ガス・絶縁性液体のシール
  • 温度定格: −18℃〜+250℃
    圧力定格: 真空〜52MPa(530kg/cm2
  • 電圧定格: 8000V
  • 電流定格: 〜200A
  • 電極の取り換えが容易
  • シーラントの再使用、交換が可能
  • ソフトシーラント
  • 電極なしでの販売も可能

適用

  • 圧力/真空容器の裸電極のシール
  • 液体レベルセンサー、環境試験装置の電力線のシール

予備品

  1. インシュレータ/シーラント(PEEKのみ)
    例:RS-HEGPK-125
    RS=Replacement Sealant
仕様
型 式 電極(mm) 電流定格(A) 電圧定格
(V)
ネジサイズNPT
(インチ)
全長(mm) キャップサイズ
(インチ)
トルク定格※
(kgf-m)
圧力定格※
(MPa(kg/cm2
長さ SS CU LA LB
HEGPK-125-* 3.0 127 6 40 8000 1/4″ 52 67 3/4″ 2.0 52.0(530)
HEGPK-187-* 4.6 165 9 60 8000 1/2″ 65 87 1″ 4.0 40.2(410)
HEGPK-250-* 6.2 165 15 95 8000 1/2″ 65 87 1″ 4.0 28.3(289)
HEGPK-375-* 9.4 216 24 160 8000 3/4″ 73 92 1-1/2″ 5.5 27.0(275)
HEGPK-500-* 12.6 216 30 200 8000 3/4″ 73 92 1-1/2″ 5.5 23.5(240)

*AまたはB

Aタイプ(片ネジ) Bタイプ(両ネジ)

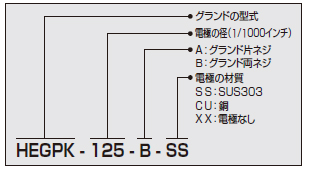

型式の選定

※:すべてのトルク・圧力定格の値は、常温(20℃)にて使用した値です。
