P.1617
|
| PLグランド |
| 243 |
|
|

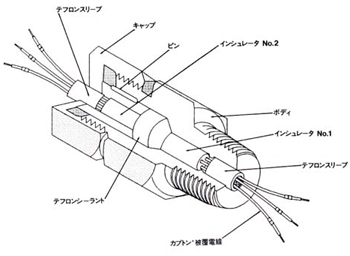

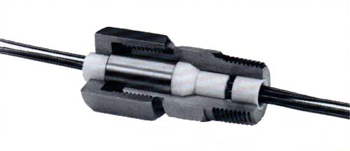

ＰＬグランド Aタイプ（片ネジ）
|
特長
- 複数本（〜18本）の同時シール
- 温度定格： −185℃〜＋232℃
- 圧力定格※：真空〜68.6MPa（700kg/cm2）
- 電圧定格：600Ｖ
- 電線の位置調整が容易
- 取り付け、電線の取り換えが容易
- シーラントの再使用、交換が可能
- ソフトシーラント
- 電線なしでの販売も可能
適用
- 変圧器、モータ動力線、配管ボックスの貫通シール
- 圧力／真空容器の動力線、計装線の貫通シール
|
予備品
- インシュレータNo.1〜4・2、シーラントの場合
例：RPS-ＰＬ-12-3-T
RPS=Replacement Packing
Set
- シーラントのみの場合
例：RS-ＰＬ-12-3-T
RS=Replacement Sealant
|
| シーラント仕様
|
| シーラント材質 |
圧力定格※（20℃ |
| フッ素樹脂 |
真空〜34.4MPa（350kg/cm2） |
| グラフォイル |
真空〜68.6MPa（700kg/cm2）
|
仕様
| 型 式 |
電線 |
ネジサイズ
ＮＰＴ
（インチ） |
全長（mm） |
キャップ
サイズ
（インチ） |
圧力定格※
（MPa(kg/cm2） |
トルク定格※
（kg-m） |
被覆/
素線径（mm） |
数 |
LA |
LB |
フッ素樹脂 |
グラフォイル |
フッ素樹脂 |
グラフォイル |
| PL-20-*2 |
1.2／0.8 |
2 |
1／2″ |
67 |
86 |
1″ |
34.4(350) |
68.6(700) |
9.0 |
13.0 |
| PL-20-*3 |
1.2／0.8 |
3 |
1／2″ |
67 |
86 |
1″ |
34.4(350) |
68.6(700) |
9.0 |
13.0 |
| PL-20-*4 |
1.2／0.8 |
4 |
1／2″ |
67 |
86 |
1″ |
34.4(350) |
68.6(700) |
9.0 |
13.0 |
| PL-20-*6 |
1.2／0.8 |
6 |
3／4″ |
73 |
92 |
1-1／4″ |
22.0(225) |
68.6(700) |
13.0 |
22.0 |
| PL-20-*8 |
1.2／0.8 |
8 |
3／4″ |
73 |
92 |
1-1／4″ |
22.0(225) |
68.6(700) |
13.0 |
22.0 |
| PL-20-*18 |
1.2／0.8 |
18 |
3／4″ |
73 |
92 |
1-1／2″ |
16.5(168) |
68.6(700) |
19.0 |
36.0 |
| PL-18-*1 |
1.4／1.0 |
1 |
1／8″ |
37 |
47 |
9／16″ |
11.0(112) |
68.6(700) |
2.0 |
4.0 |
| PL-18-*2 |
1.4／1.0 |
2 |
1／2″ |
67 |
86 |
1″ |
27.4(280) |
68.6(700) |
9.0 |
13.0 |
| PL-18-*3 |
1.4／1.0 |
3 |
1／2″ |
67 |
86 |
1″ |
27.4(280) |
68.6(700) |
9.0 |
13.0 |
| PL-18-*4 |
1.4／1.0 |
4 |
1／2″ |
67 |
86 |
1″ |
27.4(280) |
68.6(700) |
9.0 |
13.0 |
| PL-18-*6 |
1.4／1.0 |
6 |
3／4″ |
73 |
92 |
1-1／4″ |
18.5(189) |
68.6(700) |
13.0 |
22.0 |
| PL-18-*8 |
1.4／1.0 |
8 |
3／4″ |
73 |
92 |
1-1／4″ |
18.5(189) |
68.6(700) |
13.0 |
22.0 |
| PL-18-*10 |
1.4／1.0 |
10 |
3／4″ |
73 |
92 |
1-1／2″ |
14.4(147) |
68.6(700) |
19.0 |
36.0 |
| PL-18-*12 |
1.4／1.0 |
12 |
3／4″ |
73 |
92 |
1-1／2″ |
14.4(147) |
68.6(700) |
19.0 |
36.0 |
| PL-16-*2 |
1.6／1.3 |
2 |
1／2″ |
67 |
86 |
1″ |
20.6(210) |
68.6(700) |
9.0 |
13.0 |
| PL-16-*3 |
1.6／1.3 |
3 |
1／2″ |
67 |
86 |
1″ |
20.6(210) |
68.6(700) |
9.0 |
13.0 |
| PL-16-*4 |
1.6／1.3 |
4 |
1／2″ |
67 |
86 |
1″ |
20.6(210) |
68.6(700) |
9.0 |
13.0 |
| PL-16-*6 |
1.6／1.3 |
6 |
3／4″ |
73 |
92 |
1-1／4″ |
18.5(189) |
68.6(700) |
13.0 |
22.0 |
| PL-16-*8 |
1.6／1.3 |
8 |
3／4″ |
73 |
92 |
1-1／4″ |
18.5(189) |
68.6(700) |
13.0 |
22.0 |
| PL-16-*10 |
1.6／1.3 |
10 |
3／4″ |
73 |
92 |
1-1／2″ |
11.7(119) |
68.6(700) |
19.0 |
36.0 |
| PL-16-*12 |
1.6／1.3 |
12 |
3／4″ |
73 |
92 |
1-1／2″ |
11.7(119) |
68.6(700) |
19.0 |
36.0 |
| PL-14-*1 |
2.0／1.6 |
1 |
1／8″ |
37 |
47 |
9／16″ |
5.5( 56) |
68.6(700) |
2.0 |
4.0 |
| PL-14-*2 |
2.0／1.6 |
2 |
1／2″ |
67 |
86 |
1″ |
10.3(105) |
68.6(700) |
9.0 |
13.0 |
| PL-14-*3 |
2.0／1.6 |
3 |
1／2″ |
67 |
92 |
1-1／4″ |
13.7(140) |
68.6(700) |
13.0 |
22.0 |
| PL-14-*4 |
2.0／1.6 |
4 |
1／2″ |
67 |
92 |
1-1／4″ |
11.0(112) |
68.6(700) |
13.0 |
22.0 |
| PL-14-*6 |
2.0／1.6 |
6 |
3／4″ |
73 |
92 |
1-1／4″ |
11.0(112) |
68.6(700) |
13.0 |
22.0 |
| PL-14-*8 |
2.0／1.6 |
8 |
3／4″ |
73 |
92 |
1-1／4″ |
11.0(112) |
68.6(700) |
13.0 |
22.0 |
| PL-14-*10 |
2.0／1.6 |
10 |
3／4″ |
73 |
92 |
1-1／2″ |
9.6( 98) |
68.6(700) |
19.0 |
36.0 |
| PL-14-*12 |
2.0／1.6 |
12 |
3／4″ |
73 |
92 |
1-1／2″ |
9.6( 98) |
68.6(700) |
19.0 |
36.0 |
| PL-12-*2 |
2.4／2.0 |
2 |
3／4″ |
73 |
92 |
1-1／4″ |
8.2( 84) |
60.6(618) |
13.0 |
22.0 |
| PL-12-*3 |
2.4／2.0 |
3 |
3／4″ |
73 |
92 |
1-1／4″ |
8.2( 84) |
60.6(618) |
13.0 |
22.0 |
| PL-12-*4 |
2.4／2.0 |
4 |
3／4″ |
73 |
92 |
1-1／4″ |
8.2( 84) |
60.6(618) |
13.0 |
22.0 |
| PL-12-*6 |
2.4／2.0 |
6 |
3／4″ |
73 |
92 |
1-1／4″ |
8.2( 84) |
60.6(618) |
13.0 |
22.0 |
| PL-10-*2 |
3.0／2.6 |
2 |
3／4″ |
73 |
92 |
1-1／4″ |
8.2( 84) |
55.1(562) |
12.0 |
22.0 |
| PL-10-*3 |
3.0／2.6 |
3 |
3／4″ |
73 |
92 |
1-1／4″ |
8.2( 84) |
55.1(562) |
12.0 |
22.0 |
| PL-10-*4 |
3.0／2.6 |
4 |
3／4″ |
73 |
92 |
1-1／4″ |
8.2( 84) |
55.1(562) |
12.0 |
22.0 |
| PL-8-*2 |
3.7／3.2 |
2 |
3／4″ |
73 |
92 |
1-1／4″ |
5.5( 56) |
55.1(562) |
11.0 |
22.0 |
| PL-8-*3 |
3.7／3.2 |
3 |
3／4″ |
73 |
92 |
1-1／2″ |
5.5( 56) |
55.1(562) |
19.0 |
36.0 |
|
|
＊AまたはB
 |
| Aタイプ（片ネジ） |
 |
| Bタイプ（両ネジ） |
|
型式の選定
※：すべてのトルク・圧力定格の値は、常温（20℃）にてカプトン被覆電線を使用した値です。
※：電流定格の値は、40℃にて使用した値です。
|
|
株式会社ハギテック : TEL 043-423-8741
