P.1615
|
TGグランド |
243 |
複数貫通用のグランド。φ0.5o〜φ3.2o。1〜16本。
|

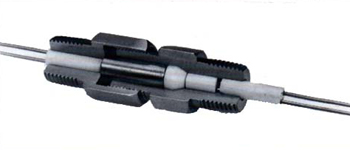

TGグランド Aタイプ(片ネジ)
|
特長
- 複数本(〜16本)の同時シール
- 温度定格: −185℃〜+870℃
- 圧力定格※:真空〜68.6MPa(700kg/cm2)
- プローブの位置調整が可能
- 取り付け、プローブの取り換えが容易
- シーラントの再使用、交換が可能
- プローブにダメージを与えない
- ソフトシーラント
- 絶縁がとれるデザイン、裸線のシール
適用
- 熱電対、ひずみゲージ、サーミスタ、RTDなどの裸単線の圧力/真空容器に対するシール
- 低電圧高電流の裸単線の圧力/真空容器に対するシール
- 裸単線だけでなく同サイズの被覆単線にも使用可能
|
予備品

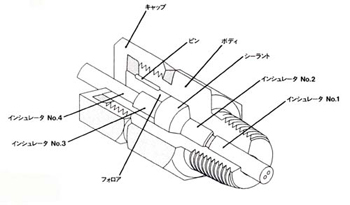

- インシュレータNo.1〜4・2、シーラントの場合
例:RPS-TG-20-2-N
RPS=Replacement Packing
Set
- シーラントのみの場合
例:RS-TG-20-2-N
RS=Replacement
Sealant
|
シーラント仕様 |
シーラント材質 |
温度定格 |
圧力定格※(20℃) |
ラバ |
−185℃〜+870℃ |
68.6MPa(700kg/cm2) |
フッ素樹脂 |
−185℃〜+232℃ |
真空〜68.6MPa(700kg/cm2) |
ネオプレン |
−40℃〜+93℃ |
真空〜68.6MPa(700kg/cm2) |
フッ素ゴム |
−20℃〜+232℃ |
真空〜68.6MPa(700kg/cm2) |
仕様
型 式 |
プローブ径 |
ネジサイズNPT
(インチ) |
全長(mm) |
キャップサイズ
(インチ) |
トルク定格※(kg-m) |
径(mm) |
数 |
LA |
LB |
ネオプレン |
フッ素ゴム |
フッ素樹脂 |
ラバ |
MTG-24-*2 |
0.5 |
2 |
1/8″ |
35 |
44 |
9/16″ |
3.0 |
3.0 |
3.0 |
4.5 |
TG-24-*2 |
0.5 |
2 |
1/4″ |
51 |
67 |
3/4″ |
4.0 |
4.0 |
4.5 |
6.0 |
MTG-24-*4 |
0.5 |
4 |
1/8″ |
35 |
44 |
9/16″ |
3.0 |
3.0 |
3.0 |
4.5 |
TG-24-*4 |
0.5 |
4 |
1/4″ |
51 |
67 |
3/4″ |
4.0 |
4.0 |
4.5 |
6.0 |
MTG-20-*2 |
0.8 |
2 |
1/8″ |
35 |
44 |
9/16″ |
3.0 |
3.0 |
3.0 |
4.5 |
TG-20-*2 |
0.8 |
2 |
1/4″ |
51 |
67 |
3/4″ |
4.0 |
4.0 |
4.5 |
6.0 |
MTG-20-*4 |
0.8 |
4 |
1/8″ |
35 |
44 |
9/16″ |
3.0 |
3.0 |
3.0 |
4.5 |
TG-20-*4 |
0.8 |
4 |
1/4″ |
51 |
67 |
3/4″ |
4.0 |
4.0 |
4.5 |
6.0 |
TG-20-*6 |
0.8 |
6 |
1/2″ |
67 |
86 |
1″ |
6.5 |
6.5 |
7.5 |
19.0 |
TG-20-*8 |
0.8 |
8 |
1/2″ |
67 |
86 |
1″ |
6.5 |
6.5 |
7.5 |
19.0 |
TG-20-*16 |
0.8 |
16 |
3/4″ |
73 |
92 |
1-1/4″ |
11.0 |
11.0 |
11.0 |
30.0 |
TG-18-*6 |
1.0 |
6 |
1/2″ |
67 |
86 |
1″ |
6.5 |
6.5 |
7.5 |
19.0 |
TG-18-*8 |
1.0 |
8 |
1/2″ |
67 |
86 |
1″ |
6.5 |
6.5 |
7.5 |
19.0 |
MTG-14-*1 |
1.6 |
1 |
1/8″ |
35 |
44 |
9/16″ |
3.0 |
3.0 |
3.0 |
4.5 |
TG-14-*1 |
1.6 |
1 |
1/4″ |
51 |
67 |
3/4″ |
4.0 |
4.0 |
4.5 |
6.0 |
TG-14-*2 |
1.6 |
2 |
1/2″ |
67 |
86 |
1″ |
6.5 |
6.5 |
7.5 |
19.0 |
TG-14-*3 |
1.6 |
3 |
1/2″ |
67 |
86 |
1″ |
6.5 |
6.5 |
7.5 |
19.0 |
TG-14-*4 |
1.6 |
4 |
1/2″ |
67 |
86 |
1″ |
6.5 |
6.5 |
7.5 |
19.0 |
TG-14-*6 |
1.6 |
6 |
3/4″ |
73 |
92 |
1-1/4″ |
11.0 |
11.0 |
11.0 |
30.0 |
TG-14-*8 |
1.6 |
8 |
3/4″ |
73 |
92 |
1-1/4″ |
11.0 |
11.0 |
11.0 |
30.0 |
TG-8-*2 |
3.2 |
2 |
3/4″ |
73 |
92 |
1-1/4″ |
11.0 |
11.0 |
11.0 |
30.0 |
*AまたはB
|
|
Aタイプ(片ネジ) |
Bタイプ(両ネジ) |
|
圧力定格
型 式 |
圧力定格※(MPa(kg/cm2)) |
ネオ
プレン |
フッ素ゴム |
フッ素樹脂 |
ラバ |
グラ
フォイル |
MTG-24-2 |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
TG-24-2 |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
MTG-24-4 |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
TG-24-4 |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
MTG-20-2 |
68.6(700) |
68.6(700) |
68.6(700) |
55.2(560) |
68.6(700) |
TG-20-2 |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
MTG-20-4 |
68.6(700) |
68.6(700) |
68.6(700) |
55.2(560) |
68.6(700) |
TG-20-4 |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
TG-20-6 |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
TG-20-8 |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
TG-20-16 |
68.6(700) |
55.2(560) |
55.2(560) |
68.6(700) |
68.6(700) |
TG-18-6 |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
TG-18-8 |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
MTG-14-1 |
55.2(560) |
55.2(560) |
55.2(560) |
55.2(560) |
55.2(560) |
TG-14-1 |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
TG-14-2 |
55.2(560) |
68.6(700) |
55.2(560) |
68.6(700) |
68.6(700) |
TG-14-3 |
55.2(560) |
68.6(700) |
55.2(560) |
68.6(700) |
68.6(700) |
TG-14-4 |
55.2(560) |
68.6(700) |
55.2(560) |
68.6(700) |
68.6(700) |
TG-14-6 |
55.2(560) |
68.6(700) |
55.2(560) |
68.6(700) |
68.6(700) |
TG-14-8 |
55.2(560) |
68.6(700) |
68.6(700) |
68.6(700) |
68.6(700) |
TG-8-2 |
20.6(210) |
27.6(281) |
41.2(420) |
68.6(700) |
68.6(700) |
※すべてのトルク・圧力定格の値は、常温(20℃)にてステンレスロッドを使用したものです。
|
型式の選定
|
