TG熱電対グランド
243

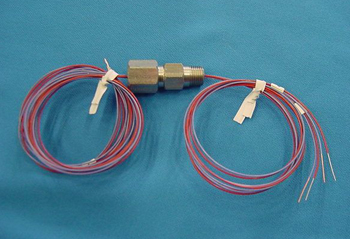

フッ素樹脂被覆線(熱電対線)付きグランド。

フッ素樹脂被覆熱電対線付きグランド

グランド(シーラントはフッ素樹脂のみ)に24AWG※(約0.51o)のフッ素樹脂被覆線を貫通した製品です。フッ素樹脂被覆線は、銅線、熱電対線などご指定が可能です。
標準の電線の長さは片側24″(約600mm)です。(長さは特注でご指定いただけます。)
本数が多い場合は、P.20の多数電線シールという製品もございます。

Conaxシーリンググランド一覧はこちら

仕様

型 式 ネジサイズ
(インチ)
トルク定格※(kg-m) 常温における
圧力定格※
(MPa(kg/cm2))
タイプT以外の
熱電対線
タイプT熱電対線
銅線
MTG-24T(x)*2-T 1/8″ 2.7-3.5 83-90(kg・cm) 22.1(225)
MTG-24T(x)*4-T 1/8″ 2.7-3.5 83-90(kg・cm) 22.1(225)
TG-24T(x)*2-T 1/4″ 4.2-4.8 1.4-1.7 30(310)
TG-24T(x)*4-T 1/4″ 4.2-4.8 1.4-1.7 30(310)
TG-24T(x)*6-T 1/2″ 7.0-7.6 3.5-4.2 22.1(225)
TG-24T(x)*8-T 1/2″ 7.0-7.6 3.5-4.2 22.1(225)
TG-24T(x)*12-T 3/4″ 10.4-11.8 8.3-9.0 22.1(225)
TG-24T(x)*16-T 3/4″ 10.4-11.8 8.3-9.0 22.1(225)

* AまたはB(TGグランド参照)

適用例

圧力容器、真空容器、炉、各種機器など

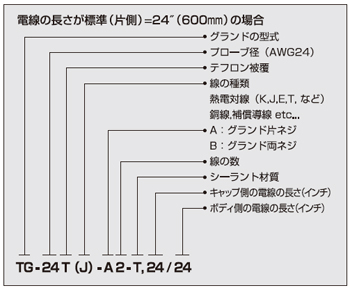

型式の選定

※線径24AWGは、標準径です。その他の線径についてはお問い合わせ下さい。
※:すべてのトルク・圧力定格の値は、常温(20℃)にて使用した値です。
