 PGSグランド
  243

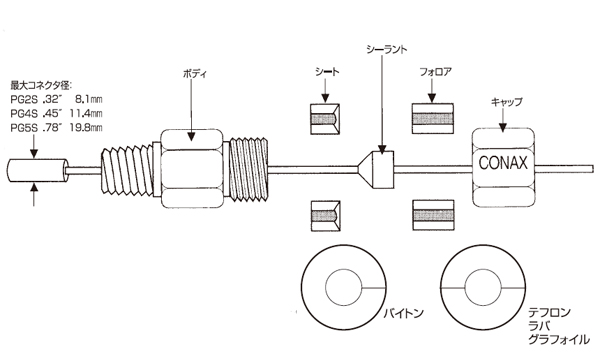

通部が分割しているグランド。単線用。

特長

  • シングルシール
  • 温度定格:−240℃〜+870℃
  • 圧力定格※:真空〜68.6MPa(700kg/cm2
  • プローブの抜き取りなしにシーラントの交換が可能
  • シーラントの再使用、交換が可能
  • ソフトシーラント
  • 現場調整可能

適用

シール部のプローブ径と、先端部およびその他の場所のプローブ径が異なる場合のシール(例えば、先端にコネクタがついたプローブなど)

予備品

  1. シーラントのみ
    例:RS-PG2S-093-T
    RS=Replacement Sealant

圧力定格

詳細についてはお問い合せ下さい。

シーラント仕様

シーラント材質 温度定格 圧力定格※(20℃)
ラバ −185℃〜+870℃ 68.6MPa(700kg/cm2
フッ素樹脂 −185℃〜+232℃ 真空〜68.6MPa(700kg/cm2
フッ素ゴム −20℃〜+232℃ 真空〜68.6MPa(700kg/cm2
グラフォイル −240℃〜+495℃(空気中)
−240℃〜+1650℃(還元雰囲気中)
真空〜68.6MPa(700kg/cm2

仕様

型 式 プローブ径(mm) ネジサイズNPT
(インチ)
全長(mm) キャップサイズ
(インチ)
トルク定格※(kg-m)
LA LB フッ素ゴム フッ素樹脂 ラバ グラフォイル
PG2S-XXX-* 1.6- 6.4 1/4″ 51 67 3/4″ 4.8 2.8 6.3 5.5
PG4S-XXX-* 2.4- 9.5 1/2″ 65 86 1″ 8.3 8.3 19.4 13.8
PG5S-XXX-* 4.8-12.7 3/4″ 84 106 1-1/2″ 8.3 13.8 30.4 13.8


*AまたはB
XXX…プローブ径(1/1000インチ)

Aタイプ(片ネジ) Bタイプ(両ネジ)


型式の選定

※:すべてのトルク・圧力定格の値は、常温(20℃)にてステンレスロッドを使用したものです。
