 EGTグランド
  243

フッ素樹脂インシュレータ

電極付きグランド。φ2.4o〜φ18.9o。〜400A。〜8000V。

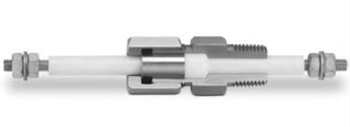

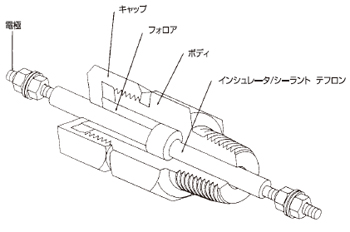

EGTグランド Aタイプ(片ネジ)



特長

  • 電極のシール
  • ガス・絶縁性液体のシール
  • 温度定格: −185℃〜+232℃
  • 圧力定格: 真空〜17.2MPa(175kg/cm2
  • 電圧定格: DC 8000V
  • 電流定格: 〜525A
  • 電極の取り換えが容易
  • シーラントの再使用、交換が可能
  • ソフトシーラント
  • 電極なしでの販売も可能

適用

  • 圧力/真空容器の裸電極のシール
  • 液体レベルセンサー、環境試験装置の電力線のシール

予備品

  1. インシュレータ/シーラント(フッ素樹脂のみ)
    例:RS-EGT-093
    RS=Replacement Sealant

 シーラント仕様
シーラント材質 温度定格 圧力定格※(20℃)
フッ素樹脂 −185℃〜+232℃ 真空〜17.2MPa(175kg/cm2

仕様

型 式 電極(mm) 電流定格(A) 電圧定格
(V)
ネジサイズNPT
(インチ)
全長(mm) キャップサイズ
(インチ)
トルク定格※
(kgf-m)
圧力定格※
(MPa(kg/cm2
長さ SS CU LA LB
EGT-093-* 2.4 81 3 20 4000 1/8″ 30 40 1/2″ 0.8 17.2(175)
EGT-125-* 3.0 127 6 40 8000 1/4″ 52 67 3/4″ 2.0 8.3( 83)
EGT-187-* 4.6 165 9 60 8000 1/2″ 65 87 1″ 4.0 11.0(112)
EGT-250-* 6.2 165 15 95 8000 1/2″ 65 87 1″ 4.0 8.3( 83)
EGT-375-* 9.4 216 24 160 8000 3/4″ 73 92 1-1/2″ 5.5 4.1( 42)
EGT-500-* 12.6 216 30 200 8000 3/4″ 73 92 1-1/2″ 5.5 4.1( 42)
EGT-750-* 18.9 235 60 400 8000 1″ 88 114 2″ 11.0 4.1( 42)
EGT-1000-* 25.2 254 72 525 8000 1-1/4″ 95 N.A. 3″(径) 8.3/ボルト 0.69( 7)

*AまたはB

[注]EGT-1000タイプのみ上図と形状が異なります。詳細はお問い合せ下さい。

Aタイプ(片ネジ) Bタイプ(両ネジ)

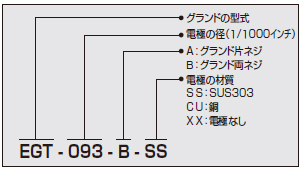

型式の選定

※:すべてのトルク・圧力定格の値は、常温(20℃)にて使用した値です。
