 P1516
ボトルキャップ
237

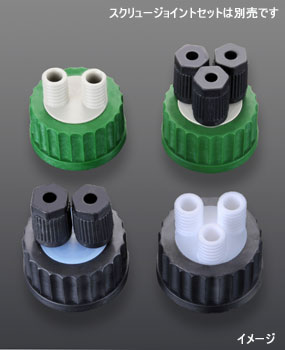

硬質・半硬質チューブ用 ボトルキャップ
■硬質・半硬質マルチチューブ用GL45ボトルキャップ
外径8mmまでの硬質・半硬質チューブ、ガラス管や金属パイプを貫通させて接続するGL14ソケット付きネジ規格GL45ボトルキャップです。
灰緑色ポリプロピレン(PP)製コネクターボディ、深緑色ガラス繊維強化のポリプロピレン製キャップの組み合わせとPTFE製またはPFA製コネクターボディ、黒色ポリフェニレンサルファイド(PPS)製キャップとの組み合わせで、フッ素樹脂製とPPS製は耐熱性や耐薬品性に優れています。
各ソケットには使用チューブ外径に見合う次頁別売のスクリュージョイントセットを取り付けることで外径1/16"〜8mmが接続できます。
加圧や吸引源からの各チューブはソケット内を貫通させて自由にボトル内の高さ調節ができるため、液体・ガスの送廃液容器やバブルトラップ用ボトルキャップに適しています。
キャップの取り付け、取り外し中はソケットに既に接続済のチューブが捻れないようにしながら、キャップ部のみをフリーに回せる構造です。但し完全に締め付けるとボトルに固定されます。
BL61408とBL61508はオートクレーブ滅菌(+121℃)可能。
型式 材質 ソケット数 適用チューブ外径
BL61208 PP+PP GL14×2 別売
スクリュージョイント
セットによる
BL61308 GL14×3
BL61408 PFA+PPS GL14×2
BL61508 PTFE+PPS GL14×3
バルブ付き 硬質・半硬質チューブ用 ボトルキャップ
■バルブ付き硬質・半硬質マルチチューブ用GL45ボトルキャップ
外径8mmまでの硬質・半硬質チューブ、ガラス管や金属パイプを接続する各GL14ソケットにバルブ付きのネジ規格GL45ボトルキャップです。
ボディとバルブはPTFE製、キャップは黒色ポリフェニレンサルファイド(PPS)製で、橙色バルブレバーはポリプロピレン(PP)製です。
ボア径4mmのボディ内へはチューブが貫通できませんが、キャップ内側に外径6mmのチューブ差し込み穴があります。
各ソケットには使用チューブ外径に見合う次頁別売のスクリュージョイントセットを取り付けることで外径1/16"〜8mmが接続できます。またバルブ個々のON/OFF操作で各種送廃液容器用ボトルキャップとして使用します。
キャップの取り付け、取り外し中はソケットに既に接続済のチューブが捻れないようにしながら、キャップ部のみをフリーに回せる構造です。但し完全に締め付けるとボトルに固定されます。
オートクレーブ滅菌(+121℃)可能。
型式 材質 ソケット数 適用チューブ外径
BL61608 PTFE+PPS GL14×2 別売スクリュー
ジョイントセットによる
BL61616 GL14×3

<別売アクセサリー>
●GL14スクリューキャップとガスケット
次頁をご参照ください。
接続イメージ


 ■ボラ マルチチューブ用GL32ボトルキャップ
 ・ 最大3本までのチューブを接続するGL14ソケット付きネジ規格GL32ボトルキャップです。
 ・ 各ソケットに下記別売GL14半硬質チューブ用スクリュージョイントセットを取り付けることで外径1/32"〜6mmまでの半硬質・硬質チューブが接続でき、下記別売GL14軟質チューブ用ホースコネクターを取り付けることで内径8〜10mmまでの軟質チューブが接続できます。
 ・ PTFE製コネクターボディとポリフェニレンサルファイド(PPS)製黒色キャップの構成で、耐熱性や耐薬品性に優れています。
 ・ キャップの着脱中は既にソケットへ接続済のチューブが捻れないようにしながら、キャップ部のみをフリーに回せる構造です。
 ・ オートクレーブ滅菌(+121℃)可能。
型式 ソケット数 材質
BL62104 2 PTFE+PPS
BL62108 3
