1インチ継手シリーズ
従来なかった1インチ継手です。
スリーブの圧入やチューブの熱処理が不要
大がかりな治具も不要
高価な治具や手間のかかる施工を嫌う現場に最適な1インチ径の継手を製作しました。
グルービングカッターでチューブの外径に溝を切るだけで、簡単に施工できます。
※接続にはグルービングカッターが必要となります。（チューブ内径は7/8以下）
受注生産品
ミゾ付PTFE接続ジョイント I型 25.4φ用
   612
1インチ外径のPFAチューブを固定できます。
接続には、612-2624-09のグルービングカッターが必要です。
耐圧試験：水による加圧で1MPa保持できます。
型式 適用チューブ外径 m/m オリフィス径 m/m
612-2710-01 25.4φ 22φ

ミゾ付PTFE接続ジョイント L型 25.4φ用
    612
1インチ外径のPFAチューブを固定できます。
接続には、612-2624-09のグルービングカッターが必要です。
耐圧試験：水による加圧で1MPa保持できます。
型式 適用チューブ外径 m/m オリフィス径 m/m
612-2711-01 25.4φ 22φ

ミゾ付PTFE接続ジョイント T型 25.4φ用
    612
1インチ外径のPFAチューブを固定できます。
接続には、612-2624-09のグルービングカッターが必要です。
耐圧試験：水による加圧で1MPa保持できます。

型式 適用チューブ外径 m/m オリフィス径 m/m
612-2712-01 25.4φ 22φ

ミゾ付PTFE耐圧用ハーフオス継手 I型
    612
片側に1インチのPFAチューブが固定でき、もう一方がG1"並行オスネジになっています
（FKM製Oリングによる面シール構造）。
メスネジ側が当社製品でない場合、ネジ長さの確認が必要です。
チューブの接続には、612-2624-09のグルービングカッターが必要です。
耐圧試験：水による加圧で1MPa保持できます。

型式 適用チューブ外径 m/m  接続ネジ オリフィス径 m/m
612-2713-01 25.4φ  G1 22φ

ミゾ付PTFE耐圧用ハーフオス継手 L型
    612
片側に1インチのPFAチューブが固定でき、もう一方がG1"並行オスネジになっています
（FKM製Oリングによる面シール構造）。
メスネジ側が当社製品でない場合、ネジ長さの確認が必要です。
チューブの接続には、612-2624-09のグルービングカッターが必要です。
耐圧試験：水による加圧で1MPa保持できます。

型式 適用チューブ外径 m/m  接続ネジ オリフィス径 m/m
612-2714-01 25.4φ  G1 22φ

 ミゾ付PTFEフレキシブル接続ジョイント 25.4φ
    612
1インチのPFAチューブが固定できます。
配管方向、角度が自由にセット可能な可動式継手です。
可動部の内部シールはFKMが標準です。
チューブの接続には、612-2624-09のグルービングカッターが必要です。
耐圧試験：水による加圧で1MPa保持できます。

型式 適用チューブ外径 m/m オリフィス径 m/m
612-2715-01 25.4φ 22φ

 ミゾ付PTFEフレキシブル多連アダプター 25.4φ
    612
1インチのPFAチューブが固定できます。
配管方向、角度が自由にセット可能な可動式継手です。
可動部の内部シールはFKMが標準です。
チューブの接続には、612-2624-09のグルービングカッターが必要です。
耐圧試験：水による加圧で1MPa保持できます。

型式 適用チューブ25.4mmφ オリフィス径 m/m
612-2716-01  3連 22φ
612-2716-02  4連
612-2716-03 5連

 ミゾ付PTFEハーフオスジョイント I型
    612
 チューブの接続には、612-2624-09のグルービングカッターが必要です。

型式 適用チューブ外径m/m  接続ネジ オリフィス径ｍ/ｍ
612-2720-01 25.4φ  R1 22φ

 ミゾ付PTFEハーフオスジョイント L型
    612
チューブの接続には、612-2624-09のグルービングカッターが必要です。

型式 適用チューブ外径 m/m  接続ネジ オリフィス径 m/m
612-2721-01 25.4φ  R1 22φ

グルービングカッター
 612
1インチ外径のPFAチューブを加工できるように新たに製作しました。

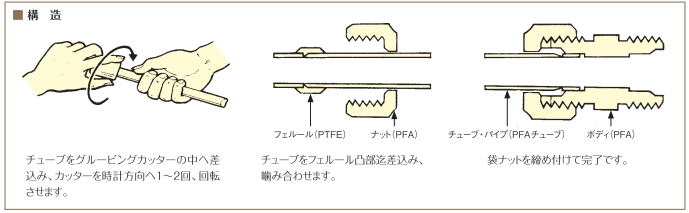

操作手順は下記を参照下さい。
型式 適用チューブ外径 m/m
612-2624-09 25.4φ


PTFE溝付きフェルール
  612
1インチ外径のPFAチューブを接続できるように新たに製作しました。
耐圧試験：水による加圧で1MPa保持できます。
型式 適用チューブ外径 m/m（10個入り）
612-2206-10 25.4φ
