ＳＣＳ エスシーロック（難燃タイプ)
029
特長
・電線管に直接ねじ込むタイプ(ロックナットは付属していません）
・キャップをゴムが直接押付け、ケーブルを抱きしめるので
防水性はもちろん、強いケーブルクランプ力とキャップの緩み防止
・端子台付きケーブルもスリット付きゴムチューブ
（特注対応）使用で通線できます。
・材質は自己消化性で、樹脂部はUL94V-0認定材料を使用
仕様
材質/本体、キャップ：ポリアミド(難燃グレード：94V-0) / ゴムスリーブ：NBR /
　　　　ゴムパッキン：クロロプレンゴム
使用温度範囲：-30℃〜80℃
保護等級：IP67適合
 ゴムスリーブの標準色
ｺﾞﾑｽﾘｰﾌﾞＬ
(形番末尾 L) 		 黒
ｺﾞﾑｽﾘｰﾌﾞＭ
(形番末尾 M)		 紫
ｺﾞﾑｽﾘｰﾌﾞＡ
(形番末尾 A)		 黒
ｺﾞﾑｽﾘｰﾌﾞＢ
(形番末尾 B)		 グレー
型式 適合ケーブル
外形		 ねじ 取付穴径
管用平行
ねじの呼称		 電線管
ねじの呼称
SCS-10L φ3.0〜4.5
G1/2
CTG16
φ22
SCS-10M φ4.5〜6.5
SCS-10A φ6.5〜8.5
SCS-10B φ8.5〜10.5



SCタイプ　エスシーロック　耐食タイプ
 029
特長
・酸、アルカリ、その他の薬品に侵されにくい。
・キャップをゴムが直接押付け、ケーブルを抱きしめるので防水性はもちろん、
  強いケーブルクランプ力とキャップの緩みを防止。
・端子付きケーブルもスリット付きゴムスリーブ（特注対応）使用で通線できます。
（端子寸法とボディ適合サイズ、スリット加工はお問合せ下さい。）
仕様
材質 本体、キャップ：ポリプロピレン樹脂／ゴムスリーブ：ブチルゴム／
        ゴムパッキン：ＥＰＴゴム
ロックナット：電線管用ロックナット（金属製）但し、ＳＣ-2 形はポリプロピレン樹脂製
使用温度範囲 ー30℃〜60℃


型式 適合
ケーブル
外径		 ねじ(参考) 取付
穴径		 取付
板圧
最大		 本体・キャップ寸法 ロックナット寸法 ゴム
パッキン
厚		 梱包
数量
(個)
管用
平行ねじ
の呼称		 厚鋼電線管
ねじの呼称		 max
A		 max
B		 C φD φD1 E F 外径
φK		 長さ
L		 G H J
SC-2A φ3.4〜4.6 - M16x1.5 φ16.5 5 30 21 10.0 9 9 24.5 22.0 16.0 12 24.5 22 5 1.5 小箱10
大箱100
SC-2B φ4.7〜6.0
SC-2C φ6.1〜7.5
SC-3M φ6.1〜7.5 G 1/2 CTG16 φ22 8 35 23 11.5 12 12 31.0 28.0 21.0 15 28.5 27 4 2.0 小箱10
大箱100
SC-3A φ7.6〜9.0
SC-3B φ9.1〜10.5
SC-4M φ9.1〜10.5 G 3/4 CTG22 φ28 8 37 25 14.0 17 17 38.0 35.0 26.4 15 34.5 33 4 2.0 小箱10
大箱100
SC-4A φ10.6〜12.0
SC-4B φ12.1〜14.0
SC-4C φ14.1〜16.0
SC-5M φ14.1〜16.0 G1 CTG28 φ34 8 48 34 19.0 24 24 50.0 45.0 33.2 17 42.5 41 5 2.0 小箱5
大箱50
SC-5A φ16.1〜17.0
SC-5B φ17.1〜18.0
SC-5C φ18.1〜20.0
SC-5D φ20.1〜22.0
SC-6M φ20.1〜22.0 G1 1/4 CTG36 φ42 11 54 37 20.0 34 33.5 59.5 53.5 41.9 20 52.0 49 5 2.0 小箱5
大箱50
SC-6A φ22.1〜24.5
SC-6B φ24.6〜27.0
SC-6C φ27.1〜30.0

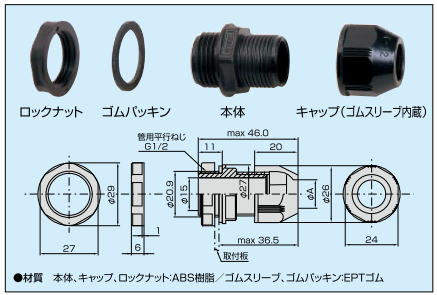

SKタイプ　エスシーロック　汎用タイプ
 029
特長
・耐衝撃性に優れ、電気絶縁材料として十分な性能をもったABS樹脂を使用しています。
汎用タイプで各種ケーブル配線に幅広くご利用いただけます。
・屋外使用が可能です。
仕様
・材質　本体、キャップ、ロックナット：ABS樹脂／
         ゴムスリーブ、ゴムパッキン：EPTゴム仕様
使用温度範囲 ー30℃〜60℃


形式 適合ケーブル
外形 		ねじ 取付穴径 取付
板厚
最大
管用平行
ねじの呼称 		電線管
ねじの
呼称
SK-12S φ4.5〜8.5
G1/2
CTG16
φ22
4
SK-12M φ6.5〜10.5
G1/2
CTG16
φ22
4
SK-12L φ8.5〜12.5
G1/2
CTG16
φ22
4
SK-14L φ10.5〜14.5
G1/2
CTG16
φ22
4
※SK-14F φ3.0〜4.0
5ツ穴
G1/2
CTG16
φ22
4

※SK-14Fは、ゴムスリーブが5ッ穴で、詰栓付です。

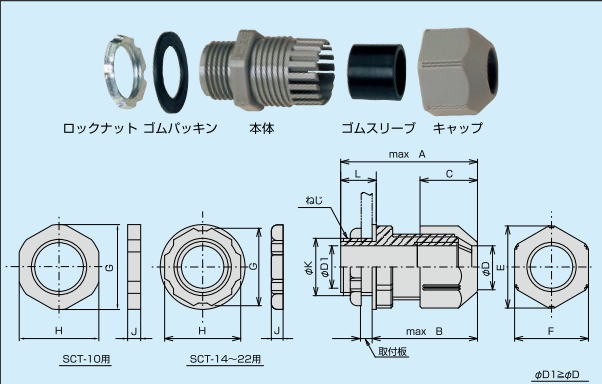

SCTタイプ　エスシーロック　難燃タイプ
  029
特長
難燃性で機械的強度に優れたポリアミド（UL認定材料）を使用しています。
確実な締め付け感があり、広範囲なケーブル外径に対応できます。
従来シリーズと同様にIP67の防水構造を確保しています。
RoHS適合品。
・材質は自己消化性で、樹脂部はUL94V-0認定材料を使用
UL-514B認定製品（File No. E319359）

仕様
材質　本体、キャップ：ポリアミド（難燃グレード：94V-0）
　　　　ロックナット：SCT-14・18・20・22は電線管用ロックナット（金属製）、
　　　　SCT-10はポリアミド（難燃グレード：94V-0）
　　　　ゴムスリーブ、ゴムパッキン：クロロプレンゴム
　　　　使用温度範囲 ー30℃〜80℃


形式 適合
ケーブル
外径		 ねじ（参考） 取付
穴径		 取付
板厚
最大		 本体・キャップ寸法 ロックナット寸法
管用
平行
ねじの
呼称		 厚鋼
電線管
ねじの呼称		 MAX
A		 MAX
B		 C φD E F 外径φK 長さL G H J ゴム
パッキン厚
SCT-10 φ6.5〜10.5 G3/8 - φ17 4 50 38.5 21 11 26 24 16.7 13 27 24 5 1.5
SCT-14 φ10.5〜14.5 G1/2 CTG16 φ22 4 50 38.5 21 15 30 27 21 13 28.5 27 4 1.5
SCT-18 φ14.5〜18.5 G3/4 CTG22 φ28 4 50 38.5 21 19.5 35 32 26.4 13 34.5 33 4 1.5
SCT-20 φ16.0〜20.0 G3/4 CTG22 φ28 4 50 38.5 21 21 37 34 26.4 13 34.5 33 4 1.5
SCT-22 φ18.5〜22.5 G1 CTG28 φ34 4 55 42.5 26 23 44 41 33.2 14 42.5 41 5 1.5

●ご使用前はキャップを締付けないでください。
●キャップを締付け、または緩める際は、常温（10℃）以上で行ってください。
