特徴
●高導電性の導電層と非導電性の芯材層を持つ二重構造のガスケット
●芯材層は柔軟高張力シリコーンゴムで、圧縮永久歪みが極めて低いのが特徴●導電層は金属導電粒子を高密度充填しており極めて高い導電性を持つ導電層を必要な部位だけに付けることが可能で高価な導電材料を節約でき低価格化を実現
●広範囲の温度環境での使用が可能(-40℃〜 +240℃)


US 特許取得製品である二層エラストマーガスケットです。
US 特許取得:No.4968854

芯材 高張力シリコーン(色:オレンジ)
導電層 導電性シリコーンゴム
 アルミ銀タイプ(03)
※定尺内に繋ぎがある場合があります。

 丸チューブ型  ダブルD型

用途:
ボード/ケース間のシールド
導通強化及び筐体周囲の防塵+ シールド
特長:
防水+ EMI を1本のガスケットで対応
用途:
屋外筐体への防滴、防水+シールド
詳細を見る 詳細を見る

機械的特性(ベース材料)
項目 特性値 試験条件
成分 シリコーン -
引張強さ( Mpa) 6.55 JIS K6251
伸び(%) 100< JIS K6251
引裂き強さ( kN/m) 15.3 JIS K6252


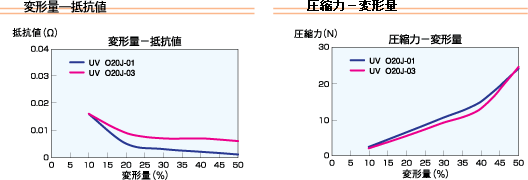

※上記グラフは測定値であり、保証値ではありません

EMI/RFI対策製品 ウルトラバンシールド

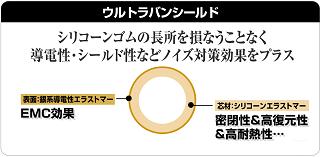

 ジャケット部(銀系導電層)とコア部(高張力シリコーン層)の二層に分けたデュアルエラストマーと、 中空構造により優れた弾力性と密着性を実現しました。
シリコーンの優れた機械性能と、銀の高い導電性能を併せ持つ、他に例を見ない画期的な二重構造ガスケットが 今までにないノイズシールド性能を提供いたします。 過酷な温度環境の中でも防水、防滴、防振、遮音、耐薬品性+EMI/RFIシールドをひとつのガスケットで対応致します。

ウルトラバンシールドの特長の一例:
▼強度の高い連続押出しシリコーンゴム芯材
▼外部層に導電性の高い金属を充填したシリコーンを被覆する2色押出し
▼優れたシールド効果
▼屋外環境用シールド
▼圧縮永久歪みが小さい
▼低圧縮力
▼優れた耐環境性と耐摩耗性
▼取り付けが容易
二層押出しエラストマーの利点
従来の銀充填エラストマーの問題点
電磁波障害及び高周波信号シールド用途に長い間銀充填エラストマーが使われてきました。 銀は優れた導電性を保持したままゴム材料に 混合することができる希少な素材の一つであるからです。

銀の割合が重量に対して70%と高いために、エラストマーに必要な機械的特性が得られませんでした。 導電性かエラストマー機能か、どちらかを妥協しなければならず、 裂けやすく、引っ張り強さもなく、圧縮歪みが大きいという問題を抱えていました。

ウルトラバンシールド Ultra Van-Shield 2層押出の説明
ウルトラバンシールド 写真
二層エラストマーガスケット"
ウルトラバンシールド"
他のガスケットとの比較
二層エラストマー"ウルトラバンシールド" は金属導電性とエラストマーの特性を合わせ持っています。 ▼弾力のある芯材層は金属フィラーを含まないため、理想的な低圧縮力で、経年劣化しにくい
▼金属フィラーを充填した外部層によって優れた導電性
▼外側の薄い層だけに高価な銀フィラーを充填するため、低価格を実現
▼大きく圧縮しても減衰性能は衰えない
▼圧縮永久歪みが非常に小さく、変形しにくい
▼特注品に素早い対応、少量生産にも対応
▼製品の端末処理が不要
▼各種金属フィラー仕様可能
従来のガスケットは特定の用途には有効ですが、多目的用途には限界があります。
長期間シールド効果を保持できない製品も少なくありません。

メッシュ: 圧縮力が非常に高く、屈折の範囲に限界がある上に、永久圧縮ひずみが大きい。屋外環境条件での2段シールドは圧縮力を必要として、十分な性能が得られない。高周波での性能にはバラツキがある。端末から銀が剥がれ落ちることがある。 ウルトラバンシールド Ultra Van-Shield 各種RFI/EMIガスケットの 性能比較
各種RFI/EMIガスケットの 性能比較

一般的な金属充填エラストマー: 全体に金属フィラーを充填しているために機械特性に欠ける。非常に圧縮力が高い、圧縮永久歪みが大きい、経年劣化、コストが高い等の欠点がある。50%以上の圧縮では減衰特性を失うものもある。
ベリリウム銅: 高価な上、防錆メッキによりさらに高価になる。耐環境シールド効果に欠ける。
導電性材料で被覆したフォームガスケット: フォームガスケットは安価であるが、圧縮に限度があり、圧縮永久歪みが悪い。製造工程や導電性被覆材に制限があるため、形状が限られる。

ウルトラバンシールドの用途

用途 電子筐体
RFI/EMI シールド すきま充填
接地(グランディング) ドア
静電放電 (ESD) 入出力バックパネル
電磁パルス(EMP) 取り出しパネル

ベゼル(受け溝)
使用機器例 制御用開口部
コンピューター 通気口
データ処理
電話通信 形状
計測器 ガスケット
医療機器 シール材
制御機器 O-リング
事務機器 接地パッド
自動車 打ち抜き
  入出力インターフェースガスケット

長期間効果持続
エラストマー材は温度変化に強く、−75oC〜250oCで正常に機能するため、高温の耐久性を必要とする自動車用や他の産業で採用されています。
ウルトラバンシールド はASTM規格D4205-93の15.6 平行燃焼試験適合で、材料はASTM規格D4205-93の15.6 垂直燃焼試験(V-0)適合品です。

ウルトラバンシールド
は、25,000回 の反復圧縮耐久試験の結果、体積固有抵抗値に変化はなく、圧縮永久歪みも測定されませんでした。促進老化試験でも抵抗値の変化は測定されませんでした。(表2)
ウルトラバンシールド Ultra Van-Shield 長時間効果持続特性表
表2 長時間効果持続特性
ウルトラバンシールドは、シリコーンベース材料を用いていますので、難燃性や低圧縮変形など、使用目的に会わせた配合が可能です。
2色押出成型により、多様な形状の製造が可能です。どのような形状でも可能ですので、貴社の要望に柔軟に対応いたします。
金属製C型クリップ、リベット、両面テープで容易に装着できますゴムや金属、プラスチックとの密着性に優れた非導電性テープに加えて、導電性テープもご用意しました。
筐体や扉の溝に差し込んで装着することも可能です。携帯電話のシールド等、電話通信業界において広くご利用いただいています。わずか1〜2mm径の小さなガスケットでも大きなガスケットと同様の導電性及び機械的特性をもちます。
取付方法及び形状についてはウルトラバンシールド 取り付け時の注意点をご参照ください


ウルトラバンシールドの性能

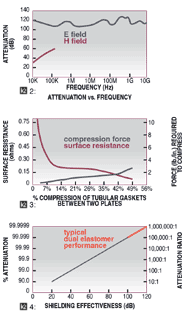

 ウルトラバンシールドは二層エラストマーガスケット技術の全ての可能性を実現しました。30Mhzから1GHzの 周波数で110dBの減衰効果があります。(MIL SPEC G-83528, para 4.6.12)(図2)。
発信源から・受信側のFR信号を遮断するための設計全てが電磁波障害遮蔽(EMIシールド)です。このRFを 減衰能力の値がシールド効果(SE)で、RFの両端での電界強度の比となります。デシベル(dB)で表示します。図4にはシールド効果(dB)、減衰、減衰率の関係を示します。
ウルトラバンシールドRは、形状・サイズにかかわらず、10%以上の圧縮の場合、通常110dB以上の効果があります。永久歪み・汚染・環境の影響を最も受けにくいシリコーンゴムを基材に使用しています。
表2の経年劣化データは 高温や圧縮を繰り返した後の優れた効果を示します。厳しい環境条件下でも、同様の性能の持続が予想できます。金属充填のないエラストマー芯の柔軟性に優れた特性を生かし、最低限の老朽化で、長期間のシールド特性を提供します。(図3及び4)。
 ウルトラバンシールド Ultra Van-Shield 性能グラフ-1
 筐体の隙間効果を最小限にするために
高速電子機器では、動作時の周波数は政府の制限基準を守らなければなりません。放出した電波が、不要な、RFI/EMIとして周辺の電子機器を干渉します。これが高周波障害/電磁波障害です。

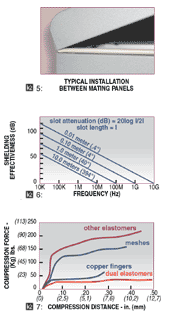

固定した密閉がふさわしくない点検用パネルや制御機器、ドア、通気口、継ぎ目などでは、反対側の表面との電気接触のためにRFIシールドガスケットが用いられます。図5をご参照ください
筐体のシールド効果は、問題となる周波数の波長と、最も長い隙間の長さとの関係にあります。図6をご参照ください。
適切なガスケットを取り付けることで、効果的に隙間を埋めることが出来ます。容易に閉じるためには、低圧縮のガスケットが望まれます。
筐体の対面の間の隙間に二層エラストマーガスケットを正しく取り付ければ、軸に沿った電気接触と、長期間のシールド効果を得られます。
シールドガスケットは、閉じ合わせる2つの面の間で効果的なコネクターの役目を果たします。これにより、電磁波の経路を限定し、電子筐体が不要な高周波エネルギーを連続的に吸収します。
ウルトラバンシールドは中空構造になっている為、他のソリッドタイプやシールドメッシュ、フィンガーと比べて柔らかく、少しの圧縮力で追随した変形を保ち、密着を高めます。図6をご参照下さい。
 ウルトラバンシールド Ultra Van-Shield 性能グラフ-2
ウルトラバンシールド 取り付け時の注意点
ウルトラバンシールド 装着例写真-1 扉周りに貼付 ウルトラバンシールド二色押出RFI/EMIシールドガスケット は、貴社製品に優れた耐久性を提供するために、多様性、耐久性に優れた材料を使用しています。 この材料の特性を最大限に生かし、機械的・電気的機能を持続させるために、 下記の簡単なガイドラインに従っていただきますようお願いします。
  ウルトラバンシールド 装着例写真-3 導電性プラスチック筐体の継ぎ目
導電性プラスチック筐体の継ぎ目
ウルトラバンシールド 装着例写真-2 静電気放電 (ESD)
静電気放電 (ESD)
1. 最適なサイズと形状の決定
1.取り付け部の幅と、圧縮後のガスケットの幅に関する「圧縮形状」を考慮することが重要です。
2.様々な形状、サイズに加えて、ガスケットにせん断力がかかる場合にどれだけ機械的復元力が必要かという条件も考慮し下さい。
ウルトラバンシールド 製品サイズと形状についての説明図
2. 必要な圧縮力
1.ウルトラバンシールド二色押出RFI/EMIシールドガスケットは、最小の圧縮力で十分なシールド効果が得られます。
2.ガスケットの対面となる扉(フタ)のすき間や長さが多様であるためガスケットで埋めるすき間の最も大きい部分を考慮していただく必要があります。ガスケットの歪みは、非圧縮状態の10%〜30%として、50% 以上にならないようにして下さい。圧縮が大きすぎる場合は、一回り小さいサイズにして下さい。
ウルトラバンシールド 圧縮についての説明図
3. 取付方法
ウルトラバンシールド二色押出RFI/EMIシールドガスケットは様々な取付方法が豊富です。下図は代表的な取り付け方法です。
ウルトラバンシールド 装着方法の説明図
4. シールド効果
コネクター部の隙間を埋める打ち抜き加工対応も別途承ります。
ウルトラバンシールド 装着用スロットの長さについての説明図     ウルトラバンシールド D-SUBコネクタ用製品

製品概要

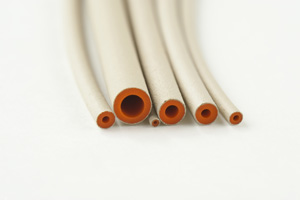

丸チューブ型
 製品用途
ボード/ケース間のシールド 導通強化及び筐体周囲の防塵+ シールド
※カット、リング加工等対応いたします。



型式表

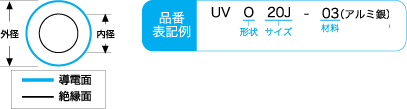

型式 材料番号 外径 内径
UV O10J
-03(アルミ銀)
1.0 0.5
UV O15J 1.5 0.6
UV O20J 2.0 0.7
UV O25J 2.5 1.0
UV O30J 3.0 1.5
UV O40J 4.0 2.4
単位(mm)

※定尺は50M巻き(UV O10J は100M定尺です)その他巻きM数はご相談ください。
※上記サイズ以外は特注品にて対応します。特注品対応例については下記をご参照ください。
※UV O10J-03のみの対応。

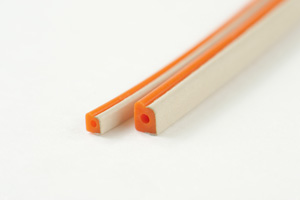

ダブルD型
製品の特徴
防水+ EMI を1本のガスケットで対応!※カット、リング加工に対応します。 製品の用途
屋外筐体への防滴、防水+シールド




型式表
型式 材料番号 H1 H2 W D
UV DD20-19J -03(アルミ銀) 2.0 1.9 1.9 0.9
UV DD33-29J 3.3 3.2 2.9 1.2
単位(mm)

※上記サイズ以外は特注にて対応します。

 特注品概要

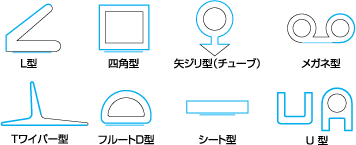

※掲載の形状は一部ですので、他の形状についてはお問い合わせください。
