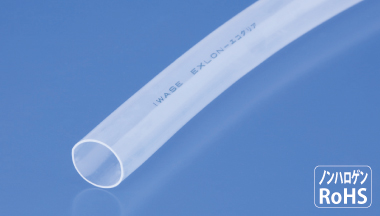

エコクリアチューブ
172
特徴
環境対応型エラストマーチューブの開発技術をベースにして、充分な柔軟性の保持と、従来のエラストマーチューブでは達成しえなかった透明性を両立させました。

エコクリアチューブ
  透明

従来のエラストマー樹脂チューブでは実現できなかったクリアーな透明性を有しますので内部確認が容易です。
  柔軟性

非常に柔軟性に優れますので、狭い場所やコーナー等の配管に適します。
  低温 一般タイプ

ゴムライクな弾力性を有し、耐寒性にも優れます。

チューブ特性表
項目 単位 エコクリア 試験条件・他
低温曲げ -30以下 JIS C 2133
引張試験 引張強さ Mpa 12 JIS C 2133
伸び 600以上
加熱老化後 引張強さ Mpa 10以上 JIS C 2133
100℃×120時間
伸び 500以上
比 重 - 0.90 JIS K 7112
硬さ(HD-A) - 73 JIS K 7215

※ 上記データは代表値であり、保証値ではありません。
※ 推奨使用温度範囲 -20℃?60℃



標準寸法規格表
型式 サイズ 内径(mm) 内径公差(mm) 肉厚(mm) 肉厚公差(mm) 定尺(m)
ECO-CL-4  4×4.6 4.0 ±0.25 0.3 0 ±0.04 300
ECO-CL-5  5×5.6 5.0 ±0.25 0.30 ±0.04 300
ECO-CL-6 6×6.7 6.0 ±0.30 0.35 ±0.04 300
ECO-CL-7  7×7.7 7.0 ±0.30 0.35 ±0.04 300
ECO-CL-8 8×8.8 8.0 ±0.30 0.40 ±0.04 200
ECO-CL-9 9×9.8 9.0 ±0.35 0.40 ±0.05 200
ECO-CL-10  10×10.9 10.0 ±0.35 0.45 ±0.05 100
ECO-CL-12 12×13 12.0 ±0.35 0.50 ±0.05 100
ECO-CL-14 14×15.1 14.0 ±0.35 0.55 ±0.05 100

● チューブ色は透明(ナチュラル)を標準色とします。
● 上記以外の色、特殊サイズ、切断加工等についてはご相談下さい。
