防爆ケーブルグランド　A2F/□□□-□□
001.683
防爆ケーブルグランド
 防爆ケーブルグランド


GB規格Gネジの受注は2020年6月末日までとなります。
　　＜ページ内 お知らせPDF参照＞
 防爆ケーブルグランド  防爆ケーブルグランド

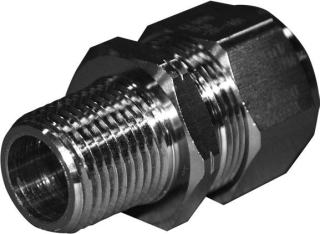

 ■標準仕様
本体材質 銅合金
 耐圧パッキン材質  クロロプレンゴム
 表面処理 ニッケルメッキ
 特注品として、本体材質：ステンレス・耐圧パッキン材質：シリコンも製作致します。
価格、納期等はお問合せ下さい。
 防爆ケーブルグランド

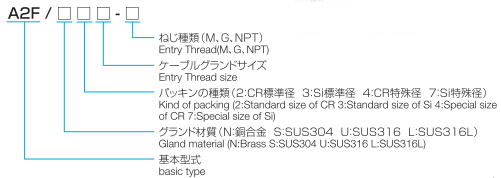

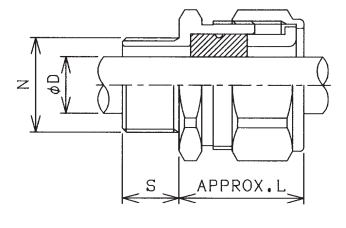

■ Exd/Exe
型式 ねじサイズ
Metric N		 ケーブル適合範囲 S L B ΦC 重量
(kg)
内部シース径
ΦD1
A2F/N2R-M16 M16×1.5 3.0〜8.0 15 33 30 33   0.12
A2F/N2R-M20 M20×1.5
A2F/N2Q-M16 M16×1.5 6.0〜9.5
A2F/N2Q-M20 M20×1.5
A2F/N4A-M20 8.5〜13.4
A2F/N2A-M20 11.0〜14.3
A2F/N4B-M25 M25×1.5 9.5〜15.4 36  40 0.16
A2F/N2B-M25 13.0〜20.2
A2F/N4C-M32 M32×1.5 15.5〜21.2 46 46 50 0.35
A2F/N2C-M32 19.0〜26.5
A2F/N4D-M40 M40×1.5 22.0〜28.0 55 60  0.5
A2F/N2D-M40 25.0〜32.5
A2F/N4E-M50 M50×1.5  27.5〜34.8 60 74 80 1.3
A2F/N2E-M50  31.5〜44.4
A2F/N4F-M63  M63×1.5   39.0〜46.5 69 90 100 2.0
A2F/N2F-M63  42.5〜56.3
A2F/N4G-M75  M75×1.5   48.5〜58.3 71  108  115 3.0
A2F/N2G-M75  54.5〜68.2
単位：ｍｍ


*お知らせ*　　GB規格Gネジの受注は2020年6月末日までとなります。
 ↓
PDF
■ Exe
型式  ねじサイズ
G
N		 ケーブル適合範囲 S L B ΦC 重量
(kg)
内部シース径
ΦD1
A2F/N2R-G1/2 G1/2 3.0〜8.0 20 33 30 33 0.12
A2F/N2Q-G1/2 6.0〜9.5
A2F/N4A-G1/2 8.5〜13.4
A2F/N2A-G1/2 11.0〜14.3
A2F/N4B-G3/4 G3/4 9.5〜15.4 36 40 0.16
A2F/N2B-G3/4 13.0〜20.2
A2F/N4C-G1 G1  15.5〜21.2 23 46 46 50 0.35
A2F/N2C-G1 19.0〜26.5
A2F/N4D-G11/4 G1-1/4 22.0〜28.0 55 60 0.5
A2F/N2D-G11/4 25.0〜32.5
A2F/N4E-G11/2 G1-1/2 27.5〜34.8 60 74 80 1.3
A2F/N4E-G2 G2
A2F/N2E-G11/2 G1-1/2  31.5〜38.2
A2F/N2E-G2 G2  31.5〜44.4
A2F/N4F-G21/2 G2-1/2  39.0〜46.5  30 69 90 100 2.0
A2F/N2F-G21/2  42.5〜56.3
A2F/N4G-G3 G3  48.5〜58.3 71 108 115 3.0
A2F/N2G-G3  54.5〜68.2
単位：ｍｍ
※こちらの製品は現在、生産中止品となっております。（2024年2月22日）


■ Exd/Exe
型式  ねじサイズ
NPT
N		 ケーブル適合範囲 S L B ΦC 重量
(kg)
内部シース径
ΦD1
A2F/N2R-1/2NPT 1/2NPT 3.0〜8.0 20 33 30 33 0.12
A2F/N2Q-1/2NPT 6.0〜9.5
A2F/N4A-1/2NPT 8.5〜13.4
A2F/N2A-1/2NPT 11.0〜14.3
A2F/N4B-3/4NPT 3/4NPT 9.5〜15.4 36 40 0.16
A2F/N2B-3/4NPT 13.0〜20.2
A2F/N4C-1NPT 1NPT 15.5〜21.2 23 46 46 50 0.35
A2F/N2C-1NPT 19.0〜26.5
A2F/N4D-11/4NPT 1-1/4NPT 22.0〜28.0 55 60 0.5
A2F/N2D-11/4NPT 25.0〜32.5
A2F/N4E-11/2NPT 1-1/2NPT 27.5〜34.8 60 74 80 1.3
A2F/N4E-2NPT 2NPT
A2F/N2E-11/2NPT 1-1/2NPT  31.5〜38.2
A2F/N2E-2NPT 2NPT  31.5〜44.4
A2F/N4F-21/2NPT 2-1/2NPT  39.0〜46.5  30 69 90 100 2.0
A2F/N2F-21/2NPT  42.5〜56.3
A2F/N4G-3NPT 3NPT  48.5〜58.3 71 108 115 3.0
A2F/N2G-3NPT  54.5〜68.2
単位：ｍｍ
