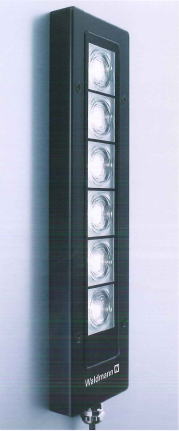

LEDエリアライト フラットLED
023
■薄型ボディーから最高の光を
卓越したデザインはレンズ工学の革新、その角度は60度で設計され、機内の照明角度として十分に機能し、加工エリアをとらえる。高輝度LEDの採用により、機内でも、ワーク、ジグ等、小さなな部分までしっかりと目視で確認出来る
新開発の超薄型レンズにより、コンパクト設計を実現。機内では取り付け」スペースに左右されない。特に複合加工機の小スペースに最適
■エレクトロニクステクノロジー ■ハウジングテクノロジー

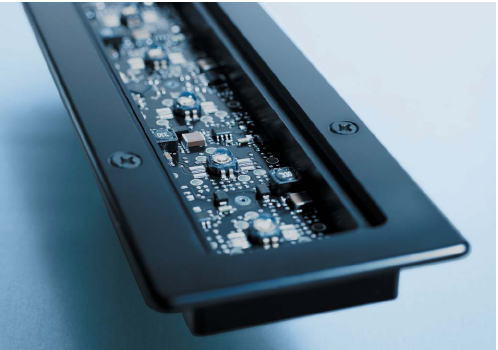

フラットLEDのために、インテリジェント回路を開発。入力電圧が変動しても、LEDの照度に影響を及ぼさない補正回路。LEDの発熱は、PCBを経由した熱伝導で素早く取り除き、長寿命を実現 表面は強化ガラスを採用ボディーは
アルニウムで耐切粉、高熱伝達性を向上。
シール性能もIP69Kを網羅
■LEDテクノロジー ■操作性と安全性を重視
ハイパフォーマンスLEDを採用し、期待寿命50000時間。
約6年間のメンテナンスフリーを達成
入力電源on-off、機械振動、衝撃の影響を受けにくい設計
内蔵電源デバイスにより接続が簡単
■DC10〜DC40V AC10〜30V
■NCの24V電源に直結出来る
■ストロボ効果がなく、発熱が少ないため安全性が高い
■照射面の発熱がほとんどなく無い。又レンズも低温のためクーラントの焼き付きがない
■寿命が長いため、照度変化が少ない。

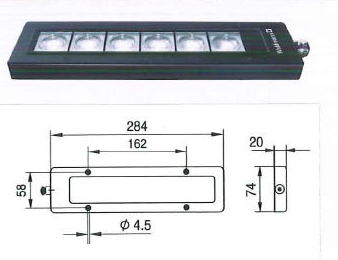

フラットLEDボックスタイプ
テクニカルデータ
LED数:6×2W
消費電力:約13W
ハウジング:ハードコートアルミニューム
ライトカバー:強化ガラス
ケーブル長さ:3m


入力電圧 照射角度 トランス内蔵 防水規格 モデル 注文番号
10-40V(DC) 60° 内蔵 IP69K MYAL6S 112560000
10-30V(AC) 60° 内蔵 IP69K MYAL6S 112560002

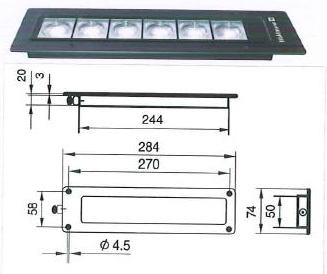

フラットLEDフランジタイプ
テクニカルデータ
LED数:6×2W
消費電力:約13W
ハウジング:ハードコートアルミニューム
ライトカバー:強化ガラス
ケーブル長さ:3m


入力電圧 照射角度 トランス内蔵 防水規格 モデル 注文番号
10-40V(DC) 60° 内蔵 IP69K MYEL6S 112560001
10-30V(AC) 60° 内蔵 IP69K MYEL6S 112560003

仕様
IP69K(防水性)
超薄型LEDエリアライト 800lx(100cm)の明るさ
寿命が長く、照度変化なし NC電源の24Vへ直結可能
ボックスタイプ:厚さ20mmのコンパクト設計 機内壁へネジ固定
フランジタイプ:突起少なめ 機内壁へ組み込み、フランジ固定

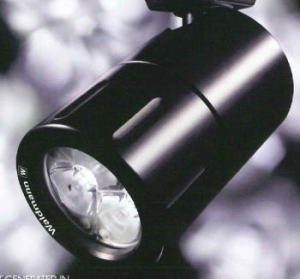

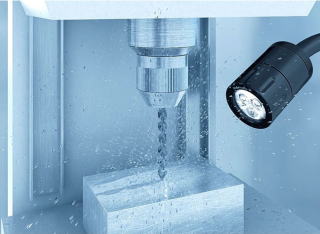

LEDスポットライト ABLKL 3LED3灯/ABLKL 3LED1灯
023
特徴

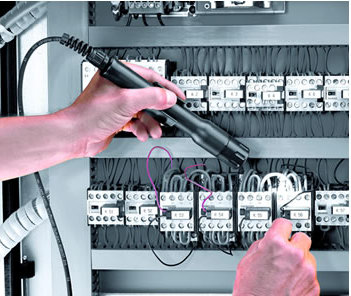

必要な時には、懐中電灯のようにフレキシブルな利用方法も通常はグースネック(オプション)に固定してエリア照明に特に細部を照らし出したい場合はマグネットから取り外し可能照明本体も軽量です。

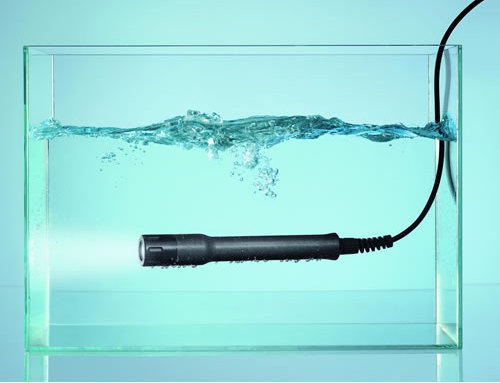

■水中でも使えます。利用方法は想像以上に広いかもしれません
現場の過酷さは様々バルトマンLEDライトは過酷に耐え抜きます
■ストロボ効果が無いため不慮の事故を防げます。
■温度上昇も微少

仕様
■IP67仕様(完全防水防塵)
9W×(3W×3)の業界最高の明るさ6500K/白で140Lumen以上
■手の平にすっぽり収まる超コンパクトサイズ
■5万時間の超寿命
(1000mAで50.000時間 稼働後も70%の光束を維持)
■最高接合部温度 185℃
■低熱抵抗9℃/W
■超高輝度ダイオードLUXEON K2エミッターを使用
作業現場の環境に応じてアームのタイプを多数ご用意しております。アクセサリーも豊富です。

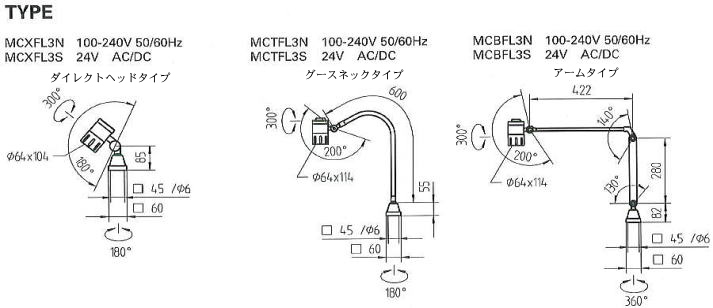

■LEDスポットライト3灯タイプシリーズ
アームタイプ スイッチ付きIP65(トランス付きの場合、システムとしてはIP40)
LED 電源 光線角度 仕様 モデル 品番
3×3W 100-240V,50/60hz 10° トランス付(プラグ・イン) MCBFL3N 112463007
- - 40° トランス付(プラグ・イン) MCBFL3N 112463009
3×3W 24V,AC/DC 10° トランスなし MCBFL3S 112463001
- - 40° トランスなし MCBFL3S 112463003
アームタイプ スイッチナシIP67(トランス付きの場合、システムとしてはIP40)
LED 電源 光線角度 仕様 モデル 品番
3×3W 100-240V,50/60hz 10° トランス付(プラグ・イン) MCBFL3N 112463010(特注品)
- - 40° トランス付(プラグ・イン) MCBFL3N 112463012(特注品)
3×3W 24V,AC/DC 10° トランスなし MCBFL3S 112463004(特注品)
- - 40° トランスなし MCBFL3S 112463006(特注品)
グースネック(フレックスチューブ)タイプ スイッチ付きIP65(トランス付きの場合、システムとしてはIP40)
LED 電源 光線角度 仕様 モデル 品番
3×3W 100-240V,50/60hz 10° トランス付(プラグ・イン) MCTFL3N 112462007
- - 40° トランス付(プラグ・イン) MCTFL3N 112462009
3×3W 24V,AC/DC 10° トランスなし MCTFL3S 112462001
- - 40° トランスなし MCTFL3S 112462003
グースネック(フレックスチューブ)タイプ スイッチナシIP67(トランス付きの場合、システムとしてはIP40)
LED 電源 光線角度 仕様 モデル 品番
3×3W 100-240V,50/60hz 10° トランス付(プラグ・イン) MCTFL3N 112462010(特注品)
- - 40° トランス付(プラグ・イン) MCTFL3N 112462012(特注品)
3×3W 24V,AC/DC 10° トランスなし MCTFL3S 112462004(特注品)
- - 40° トランスなし MCTFL3S 112462006(特注品)
ダイレクトヘッドタイプ スイッチ付きIP65(トランス付きの場合、システムとしてはIP40)
LED 電源 光線角度 仕様 モデル 品番
3×3W 100-240V,50/60hz 10° トランス付(プラグ・イン) MCXFL3N 112459007(特注品)
- - 40° トランス付(プラグ・イン) MCXFL3N 112459009(特注品)
3×3W 24V,AC/DC 10° トランスなし MCXFL3S 112459001(特注品)
- - 40° トランスなし MCXFL3S 112459003(特注品)
ダイレクトヘッドタイプ スイッチナシIP67(トランス付きの場合、システムとしてはIP40)
LED 電源 光線角度 仕様 モデル 品番
3×3W 100-240V,50/60hz 10° トランス付(プラグ・イン) MCXFL3N 112459010(特注品)
- - 40° トランス付(プラグ・イン) MCXFL3N 112459012(特注品)
3×3W 24V,AC/DC 10° トランスなし MCXFL3S 112459004
- - 40° トランスなし MCXFL3S 112459006
マウントタイプ スイッチ付きIP65(トランス付きの場合、システムとしてはIP40)
LED 電源 光線角度 仕様 モデル 品番
3×3W 24V,AC/DC 10° トランスなし MCAYL3S 112461001
- - 40° トランスなし MCAYL3S 112461003
マウントタイプ スイッチナシIP67(トランス付きの場合、システムとしてはIP40)
LED 電源 光線角度 仕様 モデル 品番
3×3W 24V,AC/DC 10° トランスなし MCEYL3S 112460001
- - 40° トランスなし MCEYL3S 112460003
