AVCケーブルグランド(スーパーグランド) 436
※中止品
AVCケーブルグランド(スーパーグランド) AVCケーブルグランド(スーパーグランド)
締め込み前 締め込み後
■ケーブルレンジが広く、1つで幅広い電線径に対応出来ます。
■シール性に優れています。
AVCケーブルグランド(スーパーグランド)
特徴

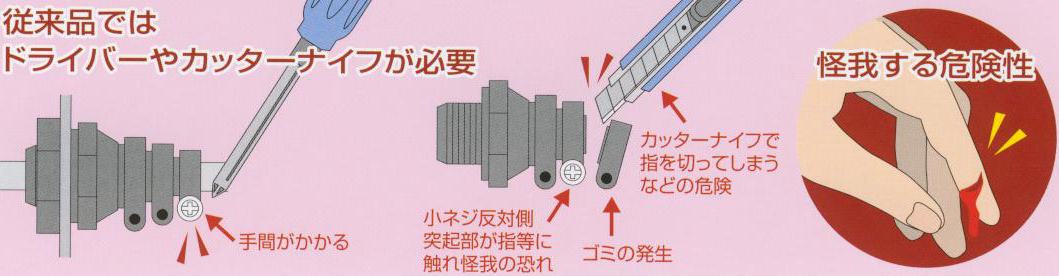

●カッターナイフ・ドライバー・工具不要の手締めの簡易作業
●カッターナイフ不要で指等損傷の不安解消
●本体内径と電線径の比較検討の時間節電
●環境にやさしい(ゴミが発生しません)
●金属突起部が無く、取り付け後に指等損傷の不安解消
●緩み防止機構により、振動に強い

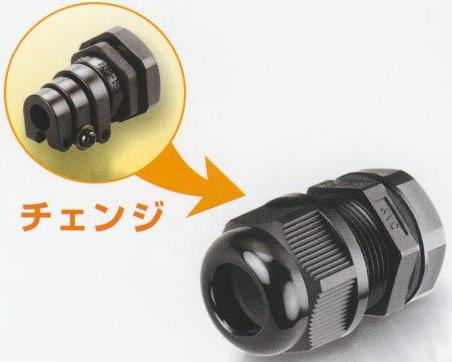

●取り付けネジの互換性あり、すぐにでもお使いいただけます
AVCケーブルグランド(スーパーグランド)
AVCケーブルグランド(スーパーグランド)

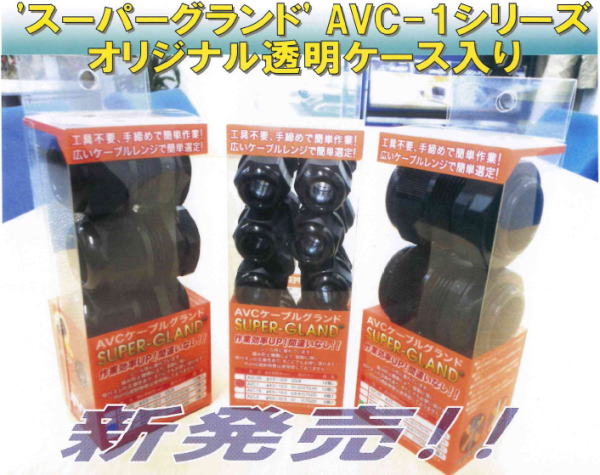

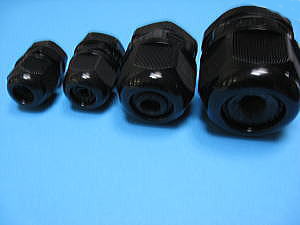

AVC-1シリーズ 型式・仕様
型式 適合電線径 取付ネジ
AVC-05 φ3.5〜10.0 G3/8
AVC-1 φ4.0〜12.0 G1/2(CTG16)
AVC-15 φ6.0〜16.0 G3/4(CTG22)
AVC-2 φ9.0〜22.0 G1(CTG28)
※材質(ロックナット・本体・シールナット:66ナイロン(UL94V-2),ワッシャー・シール:EPDM


型式 適合電線径 取付ネジ  個数
AVC-05 φ3.5〜10.0 G3/8  12個入り
AVC-1 φ4.0〜12.0 G1/2(CTG16)  10個入り
AVC-15 φ6.0〜16.0 G3/4(CTG22)  4個入り
AVC-2 φ9.0〜22.0 G1(CTG28)  3個入り
上記数量でのケース販売もしております。
お気軽にお問い合わせ願います。


※こちらの製品は現在、生産中止品となっております
(2023年9月7日)

 ※上記製品、非防水ですが、防塵防水をご希望の場合、下記の型式別適合電線径( )内を
ご使用いただきますと、国際防水保護等級IP68をご満足戴けます。
AVC-05(Φ6〜10) AVC-1(Φ7〜12.5) AVC-15(Φ10〜16) AVC-2(Φ16〜22)
