P1499
|

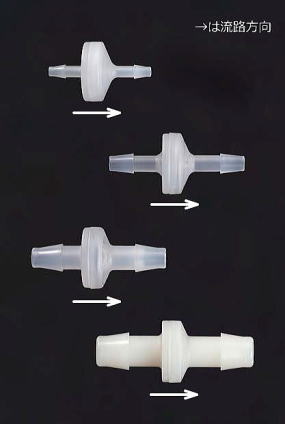

■ダイヤフラム式チェックバルブ
(ダイヤフラム弁内蔵) |
237/244 |
|
|
特徴
● |
一定方向へしか液体やガスを通さないようにダイヤフラム弁を内蔵した軟質チューブ用逆流防止コネクターです。 |
● |
ポリフッ化ビニリデン(PVDF)製ボディにはバイトン製ダイヤフラム弁、ポリプロピレン(PP)製ボディにはバイトン製ダイヤフラム弁、ナイロン製ボディにはシリコンゴム製ダイヤフラム弁の構成です。 |
● |
外径5mmにはシリコンチューブ内径2mm(ギリギリ)、3mmと1/8"が接続できます。 |
● |
外径7mmにはシリコンチューブ内径4mm、5mmと3/16"が接続できます。 |
● |
外径9mmにはシリコンチューブ内径6mm、7mmと1/4"が接続できます。 |
● |
外径12mmにはシリコンチューブ内径10mmと3/8"が接続できます。 |
・ コード番号末尾がVKの使用温度−40〜+126℃、
VPの使用温度±0〜+121℃、SNの使用温度−51〜+93℃
・ 分解不可、Cracking Pressure 3.4kPa
・ 2個入の袋単位の販売です。 |
|
|
|
型式 |
旧型式 |
材質
(ボディ:弁) |
接続外径(形状)と流路
Inlet→Outlet |
サイズ(mm) |
入数 |
AKCS22VK |
IMAD22KV |
PVDF:バイトン |
5mm→5mm |
20x33L |
2個入り |
AKCS22VP |
- |
PP:バイトン |
2個入り |
AKCS22SN |
IMAD22NS |
ナイロン:シリコン |
2個入り |
AKCS33VK |
IMAD33KV |
PVDF:バイトン |
7mm→7mm |
20x43L |
2個入り |
AKCS33VP |
- |
PP:バイトン |
2個入り |
AKCS33SN |
IMAD33NS |
ナイロン:シリコン |
2個入り |
AKCS44VK |
IMAD44KV |
PVDF:バイトン |
9mm→9mm |
20x43L |
2個入り |
AKCS44VP |
- |
PP:バイトン |
2個入り |
AKCS44SN |
IMAD44NS |
ナイロン:シリコン |
2個入り |
AKCS66VK |
IMAD66KV |
PVDF:バイトン |
12mm→12mm |
20x49L |
2個入り |
AKCS66VP |
- |
PP:バイトン |
2個入り |
AKCS66SN |
IMAD66NS |
ナイロン:シリコン |
2個入り |
AKCT182VK |
IMAD2N2KV |
PVDF:フッ素ゴム |
1/8-27NPTオス→4.4mm |
22x35L |
2個入り |
IMAD2N2NS |
- |
ナイロン:シリコン |
1/8-27NPTオス→4.4mm |
22x35L |
1個入り |
AKCT183VK |
IMAD2N3KV |
PVDF:フッ素ゴム |
1/8-27NPTオス→6.4mm |
22x40L |
2個入り |
IMAD2N3NS |
- |
ナイロン:シリコン |
1/8-27NPTオス→6.4mm |
22x40L |
1個入り |
AKCT184VK |
IMAD2N4KV |
PVDF:フッ素ゴム |
1/8-27NPTオス→8.8mm |
22x40L |
2個入り |
IMAD2N4NS |
- |
ナイロン:シリコン |
1/8-27NPTオス→8.8mm |
22x40L |
1個入り |
AKCT186VK |
IMAD2N6KV |
PVDF:フッ素ゴム |
1/8-27NPTオス→11.7mm |
22x42L |
2個入り |
IMAD2N6NS |
- |
ナイロン:シリコン |
1/8-27NPTオス→11.7mm |
22x42L |
1個入り |
|
※斜線の製品に関しては現在取り扱い停止となっております。(2017/09/25)
■ダイヤフラム式チェックバルブ
(スプリング式ボール弁内蔵) |
237/244 |
|
|
特徴
● |
矢印方向へしか液体やガスを通さないようにスプリング式ボール弁を内蔵している軟質チューブ用逆流防止コネクターです。 |
● |
接続外径5mmにはシリコンチューブ内径2mm(ギリギリ)、3mmと1/8"が、外径7mmにはシリコンチューブ内径4mm、5mmと3/16"が、外径9mmにはシリコンチューブ内径6mm、7mmと1/4"が接続可能。 |
● |
使用最大耐圧860kPa、使用最高温度+60℃、Cracking Pressureは4種類あります。 |
※本製品は臨床用にはご使用になれません。 |
|

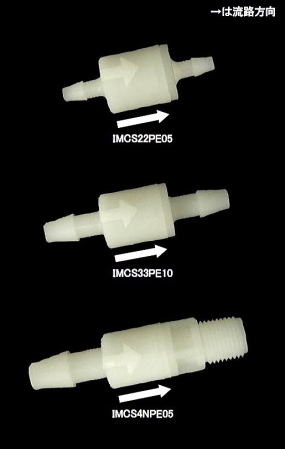

●PPスプリング式ボールチェックバルブ小(PP+EPDM)
ボディはポリプロピレン(PP)製、スプリングはSUS302製、ボールはSUS316製、内蔵シールはEPDM製です。
型式 |
Cracking
Pressure |
接続外径(形状)と流路
Inlet→Outlet |
サイズ
(mm) |
IMCS22PE05 |
3.4kPa |
5mm→5mm |
13x35L |
IMCS22PE10 |
6.8kPa |
IMCS22PE20 |
13.7kPa |
IMCS22PE30 |
20.6kPa |
IMCS33PE05 |
3.4kPa |
7mm→7mm |
13x43L |
IMCS33PE10 |
6.8kPa |
IMCS33PE20 |
13.7kPa |
IMCS33PE30 |
20.6kPa |
IMCS44PE05 |
3.4kPa |
9mm→9mm |
13x51L |
IMCS44PE10 |
6.8kPa |
IMCS44PE20 |
13.7kPa |
IMCS44PE30 |
20.6kPa |
IMCS2NPE05 |
3.4kPa |
5mm→1/8-27NPTオス |
13x42L |
IMCS3NPE05 |
3.4kPa |
7mm→1/8-27NPTオス |
13x46L |
IMCS4NPE05 |
3.4kPa |
9mm→1/8-27NPTオス |
13x50L |
|
|

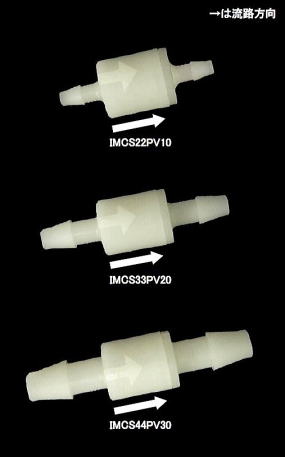

●PPスプリング式ボールチェックバルブ小(PP+バイトン)
ボディはポリプロピレン(PP)製、スプリングはSUS302製、ボールはSUS316製、内蔵シールはバイトン製です。
型式 |
Cracking
Pressure |
接続外径(形状)と流路
Inlet→Outlet |
サイズ
(mm) |
IMCS22PV05 |
3.4kPa |
5mm→5mm |
13x35L |
IMCS22PV10 |
6.8kPa |
IMCS22PV20 |
13.7kPa |
IMCS22PV30 |
20.6kPa |
IMCS33PV05 |
3.4kPa |
7mm→7mm |
13x43L |
IMCS33PV10 |
6.8kPa |
IMCS33PV20 |
13.7kPa |
IMCS33PV30 |
20.6kPa |
IMCS44PV05 |
3.4kPa |
9mm→9mm |
13x51L |
IMCS44PV10 |
6.8kPa |
IMCS44PV20 |
13.7kPa |
IMCS44PV30 |
20.6kPa |
|
|

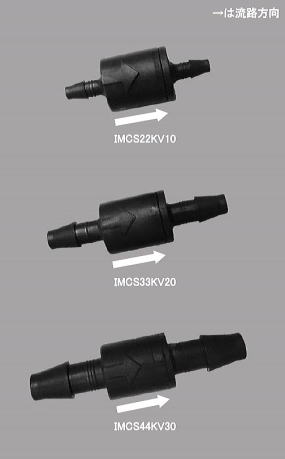

●PVDFスプリング式ボールチェックバルブ小(PVDF+バイトン)
黒色ボディはポリフッ化ビニリデン(PVDF)製、スプリングはSUS302製、ボールはSUS316製、内蔵シールはバイトン製です。
型式 |
Cracking
Pressure |
接続外径(形状)と流路
Inlet→Outlet |
サイズ
(mm) |
IMCS22KV05 |
3.4kPa |
5mm→5mm |
13x35L |
IMCS22KV10 |
6.8kPa |
IMCS22KV20 |
13.7kPa |
IMCS22KV30 |
20.6kPa |
IMCS33KV05 |
3.4kPa |
7mm→7mm |
13x43L |
IMCS33KV10 |
6.8kPa |
IMCS33KV20 |
13.7kPa |
IMCS33KV30 |
20.6kPa |
IMCS44KV05 |
3.4kPa |
9mm→9mm |
13x51L |
IMCS44KV10 |
6.8kPa |
IMCS44KV20 |
13.7kPa |
IMCS44KV30 |
20.6kPa |
|
|
|
株式会社ハギテック : TEL 043-423-8741
