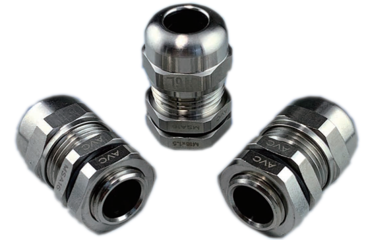

ステンレス スーパーグランド(A型)      436

特徴

ステンレス製なので耐薬品・耐熱・耐候・耐衝撃性に
優れています。
完璧なシール効果は外部の水・油・塵から完全遮断し、
内部の精密部品を保護します。(IP68)
アイディアルなツメ(A型)は軽い締め付けで、抜群の
クランプ力を発揮します。

※オプションで、SUS304・SUS316等、製作可。

用途
ナイロンスーパーグランドと同様
(機械的強度、耐薬品、耐熱、耐候性を特別に要求
される場合)

取付部:ISO/メートルネジ・G(PF)/JIS管用平行ネジ、
PG/ドイツネジ、NPT/アメリカテーパーネジ

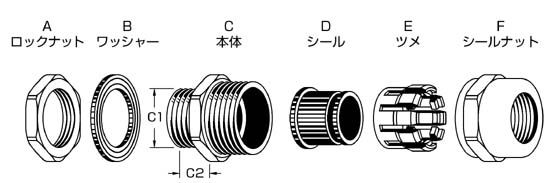

材質
ロックナット・本体・シールナット:ステンレス(SUS303)
ワッシャー・シール:EPDM、ツメ:66ナイロンまたはPP



使用温度範囲:-40℃〜105℃(瞬時/1分:160℃)

ステンレス スーパーケーブルグランドステンレススーパーグランド(A型)ステンレススーパーグランド(A型)


※MSCには(E・ツメ)がついておりません。

※NSAシリーズには、ロックナットは付属しておりません。

※品番により受注生産品がありますので、数量等詳細は
 お問い合わせ下さい。


シール
形状
Gネジ
呼び
品 番 適応電線
サイズ
(mm)
ネジ外径
C1
(φmm)
取付穴径
(φmm)
ネジ長C2
(φmm)
スパナ
サイズ
A部/F部
入数
A型
G(PF)
1/4
FSA13-03 3.1〜2 13.157 13.5〜13.9 8 17/17 10
FSA13-05 5.3〜3 13.157 13.5〜13.9 8 17/17
FSA13-08 7.8〜4.5 13.157 13.5〜13.9 8 17/17
G(PF)
3/8
FSA17-06 7〜4 16.662 17.0〜17.4 9 22/22
FSA17-10 10〜6 16.662 17.0〜17.4 9 22/22
G(PF)
1/2
FSA21-06 6.6〜4 20.955 21.4〜21.9 9.5 26/26
FSA21M-08-ST 8.8〜5 20.955 21.4〜21.9 6 24/24
FSA21M-08 8.8〜5 20.955 21.4〜21.9 9.5 24/24
FSA21M-08-LT 8.8〜5 20.955 21.4〜21.9 15 24/24
FSA21-10 10〜6 20.955 21.4〜21.9 9.5 26/26
FSA21M-11-ST 11.1〜7 20.955 21.4〜21.9 6 24/24
FSA21M-11 11.1〜7 20.955 21.4〜21.9 9.5 24/24
FSA21M-11-LT 11.1〜7 20.955 21.4〜21.9 15 24/24
FSA21-13 14〜9 20.955 21.4〜21.9 9.5 26/26
G(PF)
3/4
FSA26-06 6.6〜5 26.441 26.9〜27.4 12 32/32
FSA26-10 10.5〜6 26.441 26.9〜27.4 12 32/32
FSA26-14 14.7〜9 26.441 26.9〜27.4 12 32/32
FSA26-16 16〜12 26.441 26.9〜27.4 12 32/32
FSA26-18 18〜14 26.441 26.9〜27.4 12 32/32
G(PF)
FSA33-06 6.8〜5 33.249 33.8〜34.4 12.5 41/41
FSA33-22 22〜16 33.249 33.8〜34.4 12.5 41/41
FSA33-25 25〜18 33.249 33.8〜34.4 12.5 41/41
G(PF)
1 1/4
FSA42-25 25〜21 41.91 42.5〜43.1 15 50/50 5
FSA42-30 30〜24 41.91 42.5〜43.1 15 50/50
G(PF)
1 1/2
FSA48-32 32〜26 47.803 48.4〜49 15 60/60
FSA48-39 41〜31 47.803 48.4〜49 15 60/60
 シール
形状
NPTネジ
呼び
品 番 適応電線
サイズ

(mm)
ネジ外径
C1
(φmm)
取付穴径
(φmm)
ネジ長C2
(φmm)
スパナ
サイズ
A部/F部
入数
A型
NPT
3/8
NSA17-06 7〜4 17.055 - 13 /22 10
NSA17-10 10〜6 17.055 - 13 /22
NPT 1/2 NSA21-06 6.6〜4 21.223 - 13 /26
NSA21M-08-ST 8.8〜5 21.223 - 9.5 /24
NSA21M-08 8.8〜5 21.223 - 13 /24
NSA21M-08-LT 8.8〜5 21.223 - 15 /24
NSA21-10 10〜6 21.223 - 13 /26
NSA21M-11-ST 11.1〜7 21.223 - 9.5 /24
NSA21M-11 11.1〜7 21.223 - 13 /24
NSA21M-11-LT 11.1〜7 21.223 - 15 /24
NSA21-13 14 〜9 21.223 - 13 /26
NPT 3/4 NSA26-06 6.6〜5 26.568 - 14 /32
NSA26-10 10.5〜6 26.568 - 14 /32
NSA26-14 14.7〜9 26.568 - 14 /32
NSA26-16 16〜12 26.568 - 14 /32
NSA26-18 18〜14 26.568 - 14 /32
NPT 1 NSA33-06 6.8〜5 33.227 - 15 /41
NSA33-22 22〜16 33.227 - 15 /41
NSA33-25 25〜18 33.227 - 15 /41
シール
形状
Mネジ
呼び
品 番 適応電線
サイズ

(mm)
ネジ外径
C1
(φmm)
取付穴径
(φmm)
ネジ長C2
(φmm)
スパナ
サイズ
A部/F部
入数
A型
M6x1 MSC6-03 2.8〜1.6 6 6.2〜6.4 5 10/10 10
MSC6-04 3.7〜2.3 6 6.2〜6.4 5 10/10
M8x1.25 MSA8-02 2.3〜1 8 8.3〜8.6 5.5 11/11
MSA8-03 3.8〜2.3 8 8.3〜8.6 5.5 11/11
MSA8-05 5〜3.5 8 8.3〜8.6 5.5 11/11
M10x1.5 MSA10-03 3.5〜2 10 10.4〜10.8 6 13/13
MSA10-05 5.3〜3.5 10 10.4〜10.8 6 13/13
M12x1.5 MSA10-06 6.3〜4.8 10 10.4〜10.8 6 13/13
MSA12-03 3.1〜2 12 12.4〜12.8 8 17/17
MSA12-05 5.3〜3 12 12.4〜12.8 8 17/17
MSA12-08 7.8〜4.5 12 12.4〜12.8 8 17/17
M16x1.5 MSA16-06 7〜4 16 16.4〜16.8 9 22/22
MSA16-10 10〜6 16 16.4〜16.8 9 22/22
M20x1.5 MSA20-06 6.6〜4 20 20.5〜21 9.5 26/26
MSA20M-08-ST 8.8〜5 20 20.5〜21 6 24/24
MSA20M-08 8.8〜5 20 20.5〜21 9.5 24/24
MSA20M-08-LT 8.8〜5 20 20.5〜21 15 24/24
MSA20-10 10〜6 20 20.5〜21 9.5 26/26
MSA20M-11-ST 11.1〜7 20 20.5〜21 6 24/24
MSA20M-11 11.1〜7 20 20.5〜21 9.5 24/24
MSA20M-11-LT 11.1〜7 20 20.5〜21 15 24/24
MSA20-13 14〜9 20 20.5〜21 9.5 26/26
M25x1.5 MSA25-06 6.6〜5 25 25.5〜26 12 32/32
MSA25-10 10.5〜6 25 25.5〜26 12 32/32
MSA25-14 14.7〜9 25 25.5〜26 12 32/32
MSA25-16 16〜12 25 25.5〜26 12 32/32
MSA25-18 18〜14 25 25.5〜26 12 32/32
M32x1.5 MSA32-06 6.8〜5 32 32.6〜33.2 12.5 41/41
MSA32-22 22〜16 32 32.6〜33.2 12.5 41/41
MSA32-25 25〜18 32 32.6〜33.2 12.5 41/41
M40x1.5 MSA40-25 25〜21 40 40.6〜41.2 15 50/50 5
MSA40-30 30〜24 40 40.6〜41.2 15 50/50
M50x1.5 MSA50-32 32〜26 50 50.6〜51.2 15 60/60
MSA50-39 41〜31 50 50.6〜51.2 15 60/60
シール
形状
PGネジ
呼び
品 番 適応電線
サイズ

(mm)
ネジ外径
C1
(φmm)
取付穴径
(φmm)

ネジ長C2
(φmm)
スパナ
サイズ
A部/F部
入数
A型
PG 7 PSA7-03 3.1〜2 12.5 12.9〜13.3 8 17/17 10
PSA7-05 5.3〜3 12.5 12.9〜13.3 8 17/17
PSA7-08 7.8〜4.5 12.5 12.9〜13.3 8 17/17
PG 9 PSA9-03 3.1〜2 15.2 15.6〜16 8 18/17
PSA9-05 5.3〜3 15.2 15.6〜16 8 18/17
PSA9-08 7.8〜4.5 15.2 15.6〜16 8 18/17
PG 11 PSA11-06 7〜4 18.6 19〜19.4 9 22/22
PSA11-10 10〜6 18.6 19〜19.4 9 22/22
PG 13.5 PSA13.5-08-ST 8.8〜5 20.4 20.9〜21.4 6 24/24
PSA13.5-08 8.8〜5 20.4 20.9〜21.4 9.5 24/24
PSA13.5-08-LT 8.8〜5 20.4 20.9〜21.4 15 24/24
PSA13.5-11-ST 11.1〜7 20.4 20.9〜21.4 6 24/24
PSA13.5-11 11.1〜7 20.4 20.9〜21.4 9.5 24/24
PSA13.5-11-LT 11.1〜7 20.4 20.9〜21.4 15 24/24
PG 16 PSA16-06 6.6〜4 22.5 23〜23.5 9.5 26/26
PSA16-10 10〜6 22.5 23〜23.5 9.5 26/26
PSA16-13 14〜9 22.5 23〜23.5 9.5 26/26
PG 21 PSA21-06 6.6〜5 28.3 28.8〜29.3 12 32/32
PSA21-10 10.5〜6 28.3 28.8〜29.3 12 32/32
PSA21-14 14.7〜9 28.3 28.8〜29.3 12 32/32
PSA21-16 16〜12 28.3 28.8〜29.3 12 32/32
PSA21-18 18〜14 28.3 28.8〜29.3 12 32/32
PG 29 PSA29-06 6.8〜5 37 37.6〜38.2 12.5 41/41
PSA29-22 22〜16 37 37.6〜38.2 12.5 41/41
PSA29-25 25〜18 37 37.6〜38.2 12.5 41/41
※シール形状ですが、○ですと1穴構造になります。
