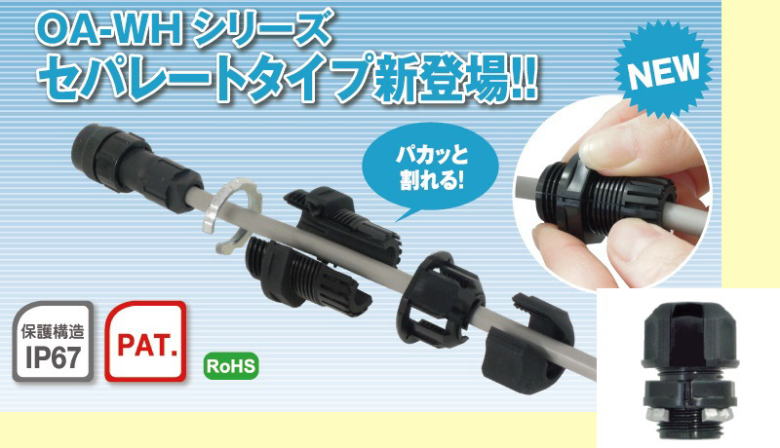

後付可能なケーブルグランド OA-WHセパレートタイプ
29
 OA-WHセパレートタイプ
業界初のケーブルグランドが割れて開くセパレートタイプで、
各種コネクタ付きケーブルのクランプが可能です。機械のメンテナンスや改造時に、
いつもならコネクタを外さないと通せなかったケーブルグランドが、
付けたい箇所に通電不要で後付けができるので、作業効率が大幅にアップ。
また、工期短縮によるコスト削減にも繋がります。

特徴

付けたい個所に通線不要で後付けできま す。
コネクタによるハーネス化をサポートしま す。
強いクランプ力で水・粉塵をシャットアウ ト。

用途
コネクタ付ケーブ ルのクランプ、防水処理に。

■耐油性タイプ  ゴムブッシュ:黒
型式 適合コネクタ外径 適合電線径(mm) 取付穴径(mm) 取付ねじ 適合板厚 使用周囲温度 本体質量 販売単位
OA-WH16-06/10 Φ21 Φ6〜10 ※1 Φ21 CTG16 4mm以下 -25〜+80℃ 約23g 10個
OA-WH22-06/13 Φ28 Φ6〜13 ※2 Φ28 CTG22 6mm以下 約40g 5個
OA-WH36-06/13 Φ42 Φ6〜13 ※2 Φ42 CTG36 7.5mm以下 約68g 5個


■耐候性タイプ ゴムブッシュ:青
型式 適合コネクタ外径 適合電線径(mm) 取付穴径(mm) 取付ねじ 適合板厚 使用周囲温度 本体質量 販売単位
OA-WH16-06/10E Φ21 Φ6〜10 ※1 Φ21 CTG16 4mm以下 -25〜+80℃ 約23g 10個
OA-WH22-06/13E Φ28 Φ6〜13 ※2 Φ28 CTG22 6mm以下 約40g 5個
OA-WH36-06/13E Φ42 Φ6〜13 ※2 Φ42 CTG36 7.5mm以下 約68g 5個

※1別売オプションのゴムブッシュと組み合わせることで、o4〜6にも対応できます。

※2ゴムブッシュの組み合わせにより適合電線径が変わります。
ゴムブッシュ 適合電線径(mm) ゴムブッシュ 適合電線径(mm)
ゴムブッシュA+B ゴムブッシュA+B Φ6〜10 ゴムブッシュAのみ ゴムブッシュAのみ Φ10〜13

別売りゴムブッシュ GH16-04/06B(10個入り)
型式 適合電線径(mm) 適合品型式 本体質量 販売単位
GH16-04/06B Φ4〜6  OA-WH16-06/10 約1g  10個
GH16-04/06BE OA-WH16-06/10E

■取付方法
 コネクタを取付穴に通す。    ニップルA・Bをはめ合わせる。    締付キャップA・Bを電線に沿って組み合わせる。    締付キャップをニップルに仮締めする。
@  コネクタを取付穴に通す  Aニッ プルを
はめ合わせる。※
B 締付キャップAB
   電線に沿って組み合わせ   る。
C 締付キャップをニップル
に仮締めする。
 ロックナットを電線に通し、ニップルを固定する。    締付キャップを締めて電線を固定する。    電線が固定されているか確認する。 ※はめ合わせが固い場合は、ポンププ ライヤー等の工具を使用してください。
D ロックナットを電線に通し、
   ニップルを固定する。

E 締付キャップを締めて
   電線を固定する。

F 電線が固定されているか
    確認する。

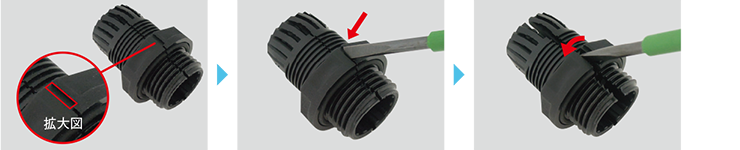

■ニップルを外す場合
ニップル六角部の溝にマイナスドライバー等を差し込んでひねると外しやすくなります。

ニップルを分解する場合:ニップル六角部の溝にマイナスドライバー等を差し込んでひねると外しやすくなります。

外観図

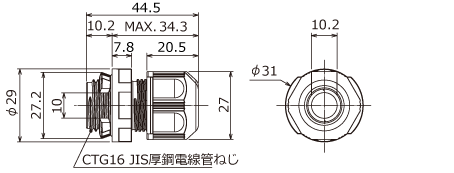

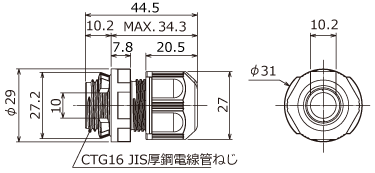

OA-WH16-06/10(E)

ケーブルクランプ キャプコンOA-Wシリーズ セパレートタイプ 外形寸法図

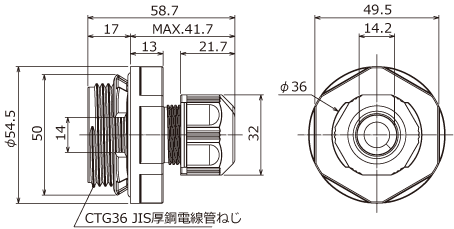

OA-WH36-06/13(E)

ケーブルクランプ キャプコンOA-Wシリーズ セパレートタイプ 外形寸法図

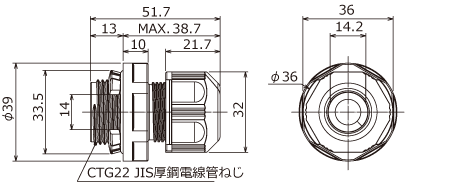

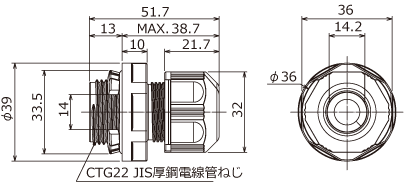

OA-WH22-06/13(E)

ケーブルクランプ キャプコンOA-Wシリーズ セパレートタイプ 外形寸法図

 材質

ケーブルクランプ キャプコンOA-Wシリーズ セパレートタイプ 材質図

  1. OA-WH16-06/10にはゴムブッシュBはありません。
  2. OA-WH16-06/10の締付キャップはナイロン66(難燃グレードUL94V-2)です。
  • NBR:ニトリルゴム
  • EPDM:エチレンプロピレンゴム
