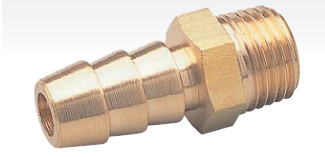

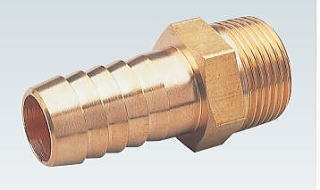

 デカニップル 鍛造製
 431

材質:C3771BD
 デカニップル

型式 取付ネジ 寸法(o)
d φD φD1 B La L
431-HN-1827 PT1 27 20.5 35 41.5 73.5
431-HN-1034 PT1-1/4 34 24 45 58 96
431-HN-1040 PT1-1/2 40 30 51 61 100
431-HN-1052 PT2 52 40 63 86 132

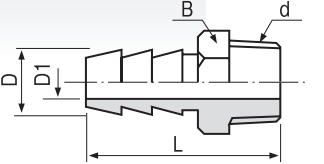

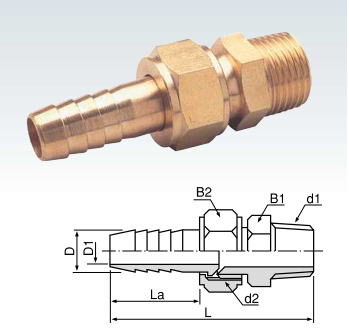

ホースジョイント
 431

材質:C3604BD
 ホースジョント

型式 取付ネジ 寸法(o)
d1 φD φD1 B1 B2 d2 La L(約)
431-HS-1116 PT1/8 6 3 12 12 PF1/8 19 43
431-HS-1117 PT1/8 7 4 12 12 PF1/8 19 43
431-HS-1107 PT1/8 7 4 14 16 PF1/4 26 55
431-HS-1108 PT1/8 8 4.5 14 16 PF1/4 26 55
431-HS-1109 PT1/8 9 5 14 16 PF1/4 26 55
431-HS-1206 PT1/4 6 3 14 16 PF1/4 26 59
431-HS-1207 PT1/4 7 4 14 16 PF1/4 26 59
431-HS-1208 PT1/4 8 4.5 14 16 PF1/4 26 59
431-HS-1209 PT1/4 9 5 14 16 PF1/4 26 59
431-HS-1210 PT1/4 10.5 7 17 19 PF3/8 27 57
431-HS-1306 PT3/8 6 3 17 16 PF1/4 26 60
431-HS-1307 PT3/8 7 4 17 16 PF1/4 26 60
431-HS-1308 PT3/8 8 4.5 17 16 PF1/4 26 60
431-HS-1309 PT3/8 9 5 17 16 PF1/4 26 60
431-HS-1310 PT3/8 10.5 7 17 19 PF3/8 27 60
431-HS-1340 PT3/8 12.7 9 22 24 PF1/2 31 71
431-HS-1314 PT3/8 14 10 22 24 PF1/2 31 71
431-HS-1316 PT3/8 16 11.5 22 24 PF1/2 31 71
431-HS-1408 PT1/2 8 4.5 22 16 PF1/4 26 63
431-HS-1409 PT1/2 9 5 22 16 PF1/4 26 63
431-HS-1410 PT1/2 10.5 7 22 19 PF3/8 27 63
431-HS-1440 PT1/2 12.7 9 22 24 PF1/2 31 73
431-HS-1414 PT1/2 14 10 22 24 PF1/2 31 73
431-HS-1416 PT1/2 16 11.5 22 24 PF1/2 31 73
431-HS-1420 PT1/2 20.5 15 27 30 PF3/4 35 78
431-HS-1640 PT3/4 12.7 9 27 24 PF1/2 31 77
431-HS-1614 PT3/4 14 10 27 24 PF1/2 31 77
431-HS-1616 PT3/4 16 11.5 27 24 PF1/2 31 77
431-HS-1620 PT3/4 20.5 15 28 30 PF3/4 35 82
431-HS-1827 PT1 27 20 35 38 PF1 47 105
431-HS-1034 PT11/4 34 24 45 46 PF11/4 70 140
431-HS-1040 PT11/2 40 29 50 55 PF11/2 74 148
431-HS-1052 PT2 52 40 60 65 PF2 95 180

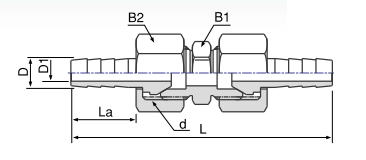

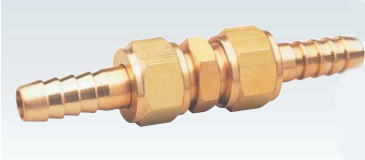

両口ホースジョイント
 431

材質:C3604BD
 両口ホースジョイント

型式 寸法(o)
φD φD1 B1 B2 d La L(約)
431-HS-2207 7 4 14 16 PF1/4 26 89
431-HS-2208 8 4.5 14 16 PF1/4 26 89
431-HS-2209 9 5 14 16 PF1/4 26 89
431-HS-2310 10.5 7 17 19 PF3/8 27 91
431-HS-2440 12.7 9 22 24 PF1/2 31 112
431-HS-2414 14 10 22 24 PF1/2 31 112
431-HS-2416 16 11.5 22 24 PF1/2 31 112
431-HS-2620 20.5 15 27 30 PF3/4 35 120
431-HS-2827 27 20 35 38 PF1 47 157




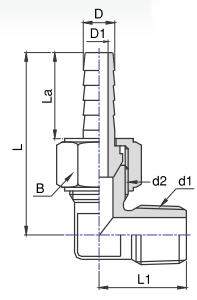

L型ホースジョイント
 431

材質:C3604BD
    C3771BD
L型ホースジョント
型式 取付ネジ 寸法(o)
d1 φD φD1 B d2 L1 La L(約)
431-HL-1116 PT1/8 6 3 12 PF1/8 17 19 36
431-HL-1117 PT1/8 7 4 12 PF1/8 17 19 36
431-HL-1206 PT1/4 6 3 16 PF1/4 22 26 50
431-HL-1207 PT1/4 7 4 16 PF1/4 22 26 50
431-HL-1208 PT1/4 8 4.5 16 PF1/4 22 26 50
431-HL-1209 PT1/4 9 5 16 PF1/4 22 26 50
431-HL-1210 PT1/4 10.5 7 19 PF3/8 24 27 52
431-HL-1308 PT3/8 8 4.5 16 PF1/4 25 26 52
431-HL-1309 PT3/8 9 5 16 PF1/4 25 26 52
431-HL-1310 PT3/8 10.5 7 19 PF3/8 25 27 52
431-HL-1340 PT3/8 12.7 9 24 PF1/2 28 31 64
431-HL-1314 PT3/8 14 10 24 PF1/2 28 31 64
431-HL-1316 PT3/8 16 11.5 24 PF1/2 28 31 64
431-HL-1408 PT1/2 8 4.5 16 PF1/4 29 26 57
431-HL-1409 PT1/2 9 5 16 PF1/4 29 26 57
431-HL-1410 PT1/2 10.5 7 19 PF3/8 29 27 57
431-HL-1440 PT1/2 12.7 9 24 PF1/2 29 31 64
431-HL-1414 PT1/2 14 10 24 PF1/2 29 31 64
431-HL-1416 PT1/2 16 11.5 24 PF1/2 29 31 64
431-HL-1620 PT3/4 20.5 15 30 PF3/4 34 35 72

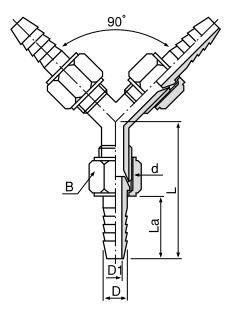

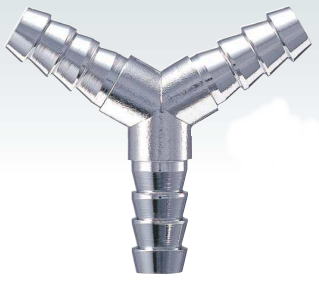

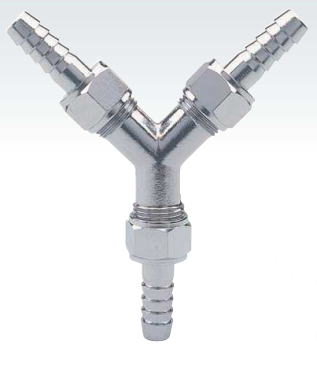

Y型ホースジョイント(メッキ付)
 431

材質:C3604BD
    C3771BD
Y型ホースジョイント
型式 寸法(o)
φD φD1 B d La L
431-HY-3208 8 4.5 16 PF1/4 26 55
431-HY-3209 9 5 16 PF1/4 26 55
431-HY-3310 10.5 7 19 PF3/8 27 58




三方接手(メッキ付)
 431

材質:C3771BD
三方継手
型式 寸法(o)
φD1 φD2 L1 L
431-HY-3007 4 7 18 27
431-HY-3008 4.5 8 18 27
431-HY-3009 5 9 18 27
431-HY-3010 7 10.5 25 35
431-HY-3014 9 14 25 35

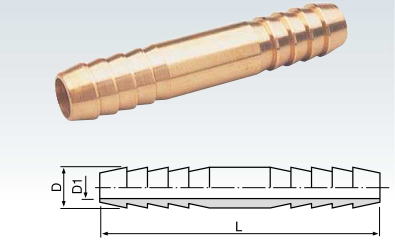

ホース接手
 431

材質:C3604BD
 ホース接手

型式 寸法(o)
φD φD1 L
431-HH-2006 6 3 55
431-HH-2007 7 4 55
431-HH-2008 8 5 65
431-HH-2009 9 6 65
431-HH-2010 10.5 8 70
431-HH-2012 12 8 70
431-HH-2040 12.7 8 70
431-HH-2014 14 10 75
431-HH-2016 16 11 80
431-HH-2019 19 15 90
431-HH-2020 20.5 16 90





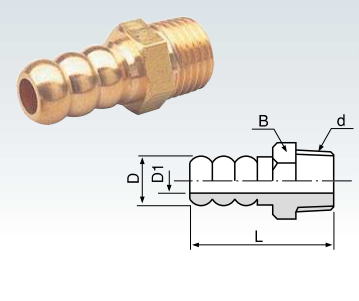

水口ホースニップル(丸型)
 431

材質:C3604BD
水口ホースニップル
型式 取付ネジ 寸法(o)
d φD φD1 B L
431-MH-1112 PT1/8 11 6 12 33
431-MH-1222 PT1/4 11 6 14 33

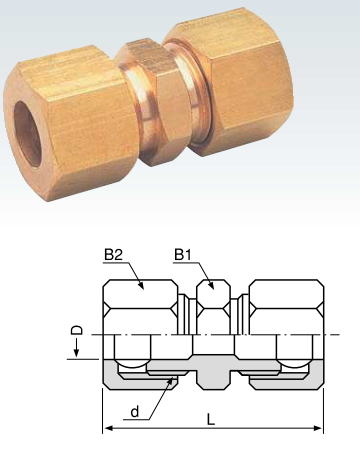

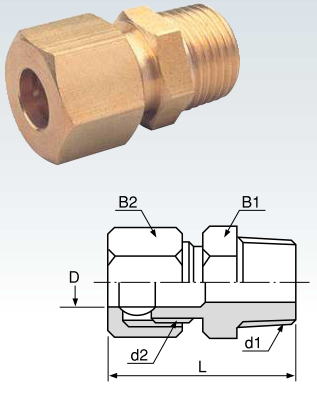

リングジョイント
 431

材質:C3604BD
 リングジョント
型番 取付ネジ 適用管外径 寸法(o)
d1 φD B1 B2 d2 L(約)
431-RS-1104 PT1/8 4 12 12 PF1/8 26
431-RS-1105 PT1/8 5 12 12 PF1/8 26
431-RS-1106 PT1/8 6 12 12 PF1/8 27
431-RS-1102 PT1/8 6.35 14 17 PF1/4 30
431-RS-1108 PT1/8 8 14 17 PF1/4 31
431-RS-1103 PT1/8 9.53 17 21 PF3/8 33
431-RS-1110 PT1/8 10 17 21 PF3/8 33
431-RS-1206 PT1/4 6 14 17 PF1/4 32
431-RS-1202 PT1/4 6.35 14 17 PF1/4 32
431-RS-1208 PT1/4 8 14 17 PF1/4 33
431-RS-1203 PT1/4 9.53 17 21 PF3/8 35
431-RS-1210 PT1/4 10 17 21 PF3/8 35
431-RS-1212 PT1/4 12 22 24 PF1/2 42
431-RS-1204 PT1/4 12.7 22 24 PF1/2 43
431-RS-1306 PT3/8 6 17 17 PF1/4 35
431-RS-1302 PT3/8 6.35 17 17 PF1/4 35
431-RS-1308 PT3/8 8 17 17 PF1/4 36
431-RS-1303 PT3/8 9.53 17 21 PF3/8 38
431-RS-1310 PT3/8 10 17 21 PF3/8 38
431-RS-1312 PT3/8 12 22 24 PF1/2 42
431-RS-1304 PT3/8 12.7 22 24 PF1/2 43
431-RS-1315 PT3/8 15 24 27 PF5/8 43
431-RS-1305 PT3/8 15.88 24 27 PF5/8 44
431-RS-1406 PT1/2 6 22 17 PF1/4 38
431-RS-1402 PT1/2 6.35 22 17 PF1/4 38
431-RS-1408 PT1/2 8 22 17 PF1/4 39
431-RS-1403 PT1/2 9.53 22 21 PF3/8 41
431-RS-1410 PT1/2 10 22 21 PF3/8 41
431-RS-1412 PT1/2 12 22 24 PF1/2 45
431-RS-1404 PT1/2 12.7 22 24 PF1/2 46
431-RS-1415 PT1/2 15 24 27 PF5/8 46
431-RS-1405 PT1/2 15.88 24 27 PF5/8 47
431-RS-1460 PT1/2 19.05 27 30 PF3/4 50
431-RS-1612 PT3/4 12 27 24 PF1/2 48
431-RS-1604 PT3/4 12.7 27 24 PF1/2 49
431-RS-1615 PT3/4 15 27 27 PF5/8 49
431-RS-1605 PT3/4 15.88 27 27 PF5/8 50
431-RS-1606 PT3/4 19.05 27 30 PF3/4 52





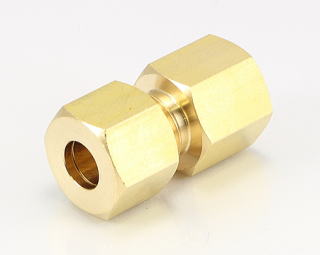

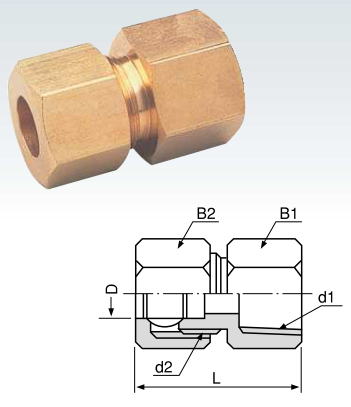

内ネジ・リングジョイント
 431

材質:C3604BD
 内ネジ リングジョイント

型番 取付ネジ 適用管外径 寸法(o)
d1 φD B1 B2 d2 L(約)
431-RF-1104 PT1/8 4 14 12 PF1/8 26
431-RF-1105 PT1/8 5 14 12 PF1/8 26
431-RF-1106 PT1/8 6 14 12 PF1/8 27
431-RF-1108 PT1/8 8 14 17 PF1/4 31
431-RF-1206 PT1/4 6 17 17 PF1/4 32
431-RF-1202 PT1/4 6.35 17 17 PF1/4 32
431-RF-1208 PT1/4 8 17 17 PF1/4 33
431-RF-1203 PT1/4 9.53 17 21 PF3/8 35
431-RF-1210 PT1/4 10 17 21 PF3/8 35
431-RF-1306 PT3/8 6 21 17 PF1/4 35
431-RF-1302 PT3/8 6.35 21 17 PF1/4 35
431-RF-1308 PT3/8 8 21 17 PF1/4 36
431-RF-1303 PT3/8 9.53 21 21 PF3/8 38
431-RF-1310 PT3/8 10 21 21 PF3/8 38
431-RF-1312 PT3/8 12 22 24 PF1/2 41
431-RF-1304 PT3/8 12.7 22 24 PF1/2 42
431-RF-1406 PT1/2 6 26 17 PF1/4 37
431-RF-1402 PT1/2 6.35 26 17 PF1/4 37
431-RF-1408 PT1/2 8 26 17 PF1/4 38
431-RF-1403 PT1/2 9.53 26 21 PF3/8 40
431-RF-1410 PT1/2 10 26 21 PF3/8 40
431-RF-1412 PT1/2 12 26 24 PF1/2 44
431-RF-1404 PT1/2 12.7 26 24 PF1/2 45
431-RF-1415 PT1/2 15 28 27 PF5/8 45
431-RF-1405 PT1/2 15.88 28 27 PF5/8 46





両口リングジョイント
 431

材質:C3604BD
 両口リングジョイント

型式 適用管外径 寸法(o)
φD B1 B2 d L(約)
431-RS-2104 4 12 12 PF1/8 30
431-RS-2105 5 12 12 PF1/8 31
431-RS-2106 6 12 12 PF1/8 32
431-RS-2206 6 14 17 PF1/4 40
431-RS-2202 6.35 14 17 PF1/4 40
431-RS-2208 8 14 17 PF1/4 42
431-RS-2303 9.53 17 21 PF3/8 45
431-RS-2310 10 17 21 PF3/8 46
431-RS-2412 12 22 24 PF1/2 56
431-RS-2404 12.7 22 24 PF1/2 57
431-RS-2515 15 24 27 PF5/8 57
431-RS-2505 15.88 24 27 PF5/8 58
431-RS-2606 19.05 27 30 PF3/4 65

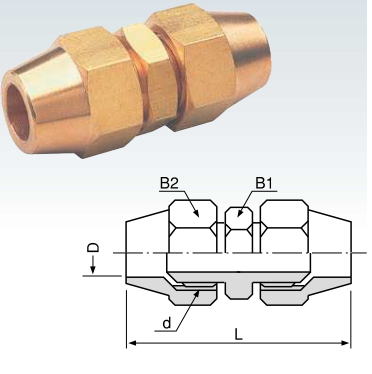

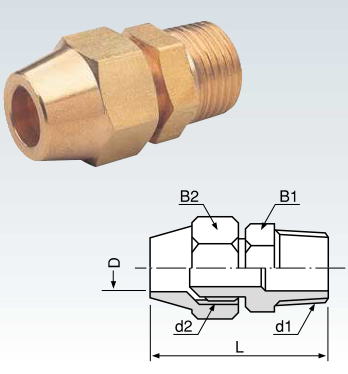

フレアージョイント
 431

材質:C3604BD
 フレア-ジョント

型式 取付ネジ 適用管外径 寸法(o)
d1 φD B1 B2 d2 L(約)
431-FS-1106 PT1/8 6 12 16 UNF7/16×20 34
431-FS-1102 PT1/8 6.35 12 16 UNF7/16×20 34
431-FS-1108 PT1/8 8 14 17 UNF1/2×20 34
431-FS-1103 PT1/8 9.53 17 21 UNF5/8×18 36
431-FS-1110 PT1/8 10 17 21 UNF5/8×18 36
431-FS-1206 PT1/4 6 14 16 UNF7/16×20 37
431-FS-1202 PT1/4 6.35 14 16 UNF7/16×20 37
431-FS-1208 PT1/4 8 14 17 UNF1/2×20 37
431-FS-1203 PT1/4 9.53 17 21 UNF5/8×18 38
431-FS-1210 PT1/4 10 17 21 UNF5/8×18 38
431-FS-1212 PT1/4 12 22 24 UNF3/4×16 43
431-FS-1204 PT1/4 12.7 22 24 UNF3/4×16 43
431-FS-1306 PT3/8 6 17 16 UNF7/16×20 39
431-FS-1302 PT3/8 6.35 17 16 UNF7/16×20 39
431-FS-1308 PT3/8 8 17 17 UNF1/2×20 39
431-FS-1303 PT3/8 9.53 17 21 UNF5/8×18 40
431-FS-1310 PT3/8 10 17 21 UNF5/8×18 40
431-FS-1312 PT3/8 12 22 24 UNF3/4×16 45
431-FS-1304 PT3/8 12.7 22 24 UNF3/4×16 45
431-FS-1315 PT3/8 15 24 27 UNF7/8×14 49
431-FS-1305 PT3/8 15.88 24 27 UNF7/8×14 49
431-FS-1406 PT1/2 6 22 16 UNF7/16×20 42
431-FS-1402 PT1/2 6.35 22 16 UNF7/16×20 42
431-FS-1408 PT1/2 8 22 17 UNF1/2×20 42
431-FS-1403 PT1/2 9.53 22 21 UNF5/8×18 43
431-FS-1410 PT1/2 10 22 21 UNF5/8×18 43
431-FS-1412 PT1/2 12 22 24 UNF3/4×16 47
431-FS-1404 PT1/2 12.7 22 24 UNF3/4×16 47
431-FS-1415 PT1/2 15 24 27 UNF7/8×14 51
431-FS-1405 PT1/2 15.88 24 27 UNF7/8×14 51
431-FS-1615 PT3/4 15 28 27 UNF7/8×14 54
431-FS-1605 PT3/4 15.88 28 27 UNF7/8×14 54
431-FS-1606 PT3/4 19.05 28 32 UNS11/16×14 59





両口フレアージョイント
 431

材質:C3604BD
 両口フレアージョイント

型式 適用管外径 寸法(o)
φD B1 B2 d L(約)
431-FS-2006 6 12 16 UNF7/16×20 46
431-FS-2022 6.35 12 16 UNF7/16×20 46
431-FS-2008 8 14 17 UNF1/2×20 46
431-FS-2033 9.53 17 21 UNF5/8×18 51
431-FS-2010 10 17 21 UNF5/8×18 51
431-FS-2012 12 22 24 UNF3/4×16 59
431-FS-2044 12.7 22 24 UNF3/4×16 59
431-FS-2015 15 24 27 UNF7/8×14 67
431-FS-2055 15.88 24 27 UNF7/8×14 67
431-FS-2066 19.05 28 32 UNS11/16×14 79



アングル型ホースニップル
431

材質:C3771BD


型式 取付ネジ 寸法
φD φD1 L1 La L
HA-1207R PT1/4 7 4 22 26 40
HA-1208R 8 4.5
HA-1209R 9 5
HA-1210R 10.5 7
HA-1309R PT3/8 9 5.5 25 29 40
HA-1310R 10.5 7
HA-1340R 12.7 8.5
HA-1314R 14 9.5
HA-1410R PT1/2 10.5 6 31 29 48
HA-1440R 12.7 8
HA-1414R 14 10
HA-1416R 16 11
HA-1419R 19 14



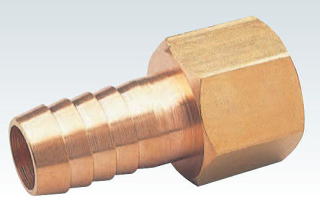

内ネジホースニップル
431

材質:C3604BD


型式 取付けネジ 寸法
φD φD1 La
HF-1207 PT1/4 7 4 17 26 41
HF-1208 PT1/4 8 4.5 17 26 41
HF-1209 PT1/4 9 5.5 17 26 41
HF-1295 PT1/4 9.5 5.5 17 26 41
HF-1210 PT1/4 10.5 7 17 26 41
HF-1308 PT3/8 8 4.5 21 28 45
HF-1309 PT3/8 9 5.5 21 28 45
HF-1395 PT3/8 9.5 6 21 28 45
HF-1310 PT3/8 10.5 7 21 28 45
HF-1312 PT3/8 12 8 21 28 45
HF-1340 PT3/8 12.7 9.5 21 28 45
HF-1314 PT3/8 14 10 21 28 45
HF-1316 PT3/8 16 11.5 21 28 45
HF-1408 PT1/2 8 4.5 24 29 49
HF-1409 PT1/2 9 5.5 24 29 49
HF-1410 PT1/2 10.5 7 24 29 49
HF-1412 PT1/2 12 8 24 29 49
HF-1440 PT1/2 12.7 9.5 24 29 49
HF-1414 PT1/2 14 10 24 29 49
HF-1416 PT1/2 16 11.5 24 29 49
