ダンパーバルブ
  360

50φから200φの各タイプ、射出成形製造により高品質でお求めやすい価格帯で4色調、グレー色(DVG)、透明色(DVT)、アイボリー(DVI)、ダークブルー(DVDG)をラインナップしました。
エアー配管工事の効率アップにご活用ください。
ダンパーバルブ
■サイズ表
コード 型式 サイズ 色調 梱包単位(個)
A(全長mm) B C D E F G(全高mm)
360-023-01 DVG-50 140 20 83 91 79 50 132.5 グレー
360-023-02 DVG-65 140 25 83 91 79 50 132.5
360-023-03 DVG-75 160 25 124 108 79 50 170
360-023-04 DVG-100 160 25 124 108 79 50 170
360-023-05 DVG-125 200 40 178 131 79 50 220
360-023-06 DVG-150 200 40 178 131 79 50 220
360-023-07 DVG-200 280 60 227 155 79 50 270

■サイズ表
コード 型式 サイズ  色調 梱包単位(個)
A(全長mm) B C D E F G(全高mm)
360-024-01 DVT-50 140 20 83 91 79 50 132.5 透明 1
360-024-02 DVT-75 160 25 124 108 79 50 170
360-024-03 DVT-100 160 25 124 108 79 50 170
360-024-05 DVT-150 200 40 178 131 79 50 220
360-024-06 DVT-200 280 60 227 155 79 50 270

■サイズ表
コード 型式 サイズ 色調 梱包単位(個)
A(全長mm) B C D E F G(全高mm)
360-028-01 DVI-50 140 20 83 91 79 50 132.5 アイボリー 1
360-028-02 DVI-65 140 25 83 91 79 50 132.5
360-028-03 DVI-75 160 25 124 108 79 50 170
360-028-04 DVI-100 160 25 124 108 79 50 170
360-028-05 DVI-125 200 40 178 131 79 50 220
360-028-06 DVI-150 200 40 178 131 79 50 220
360-028-07 DVI-200 280 60 227 155 79 50 270

■サイズ表
コード 型式 サイズ 色調 梱包単位(個)
A(全長mm) B C D E F G(全高mm)
360-029-01 DVDG-50 140 20 83 91 79 50 132.5 ダークブルー 1
360-029-02 DVDG-65 140 25 83 91 79 50 132.5
360-029-03 DVDG-75 160 25 124 108 79 50 170
360-029-04 DVDG-100 160 25 124 108 79 50 170
360-029-05 DVDG-125 200 40 178 131 79 50 220
360-029-06 DVDG-150 200 40 178 131 79 50 220
360-029-07 DVDG-200 280 60 227 155 79 50 270

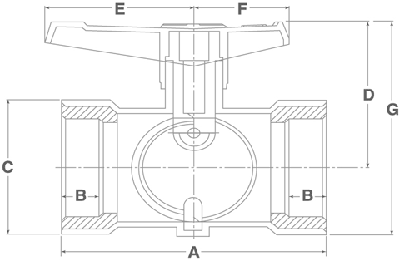

■寸法図
