シールドチューブ・ホックタイプ 043
特徴
●分岐配線の結束・シールドに最適
●コストパフォーマンスタイプ

用途
コンピューター及び周辺端末装置、通信機器、計測機器、
医療用機器その他電子応用装置の配線用ケーブル結束、ノイズ対策

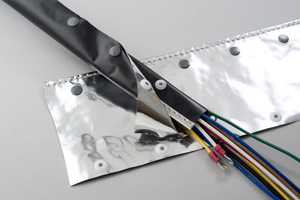

型式 OTF 型式 OTFX
OTF OTFX
型式 OTFS 型式 OTEF
OTFS OTEF

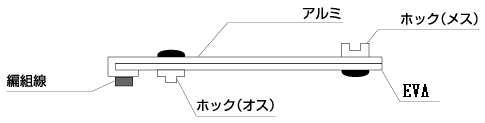

OTEF展開図
型式 OTF OTFX OTFS OTEF
定尺 50m 25m 25m 50m
サイズ 10.15.20.25.30.40.50.70.100
シート部 難燃性軟質塩化ビニル+PETフィルム+アルミ箔(10µm)
(難燃性:UL94VTM-0 相当)
難燃性EVA+PETフィルム+アルミ箔(10μm)
(難燃性:UL94 VTM-2相当品/UL非登録)
車材燃試:「難燃性」22-961K

厚さ0.24mm
嵌合部 ホック型(ポリアセタール難燃樹脂)/UL94HB
アース用編組線 錫メッキ軟銅線
付加遮蔽材 - 金属メッシュ
(2層)
(錫メッキ軟導線)
ポリエステルクロス
(銅+ニッケル:2層メッキ)
表面色
適用使用温度 −15℃〜+60℃

OTF OTFX OTFS OTEF
サイズφ 有効幅 製品幅
10 41 71
15 61 91
20 75 105
25 85 115
30 100 130
40 130 160
50 160 190
70 225 255
100 318 348
単位(mm)
