| P1750 |
|
|
|
|
| PTFEメンブランフィルター |
612 |
| |
 |
|
| ■ |
特長 |
| ● |
優れた耐熱性(240℃まで) |
| ● |
優れた耐薬品性 |
| ● |
孔径の均一性 |
| ● |
高強度 |
純粋なフロロポアー繊維で不純物は一切含んでいません。
孔径が均等で柔軟性があり簡単に破けず、膨れず、ゆがみがでません。湿気にも強く、不粘着性で目づまりしません。簡単に汚れを落とすことができるので蒸気や超音波洗浄器などで洗浄し何回も繰り返しご使用いただけます。
| ■ |
注意 |
| (1) |
アセトンの流量は、水銀柱70cm(13.5psi:0.95kg/cm2)の差圧での、25℃における濾過面積1cm2当たり、毎分ml数で示しています。(ml/min/cm2) |
| (2) |
空気の流量は、水銀柱70cm(13.5psi:0.95ml/cm2)の差圧での、25℃における濾過面積1cm2当たり、毎分ml数で示しています。(ml/min/cm2) |
| (3) |
バブルポイントは、アルコールに浸したフロロポアーフィルターに空気を送り込んだ時の空気の抜け出る圧力で示しています。(ml/cm2) |
|
|
1
|
| ■ |

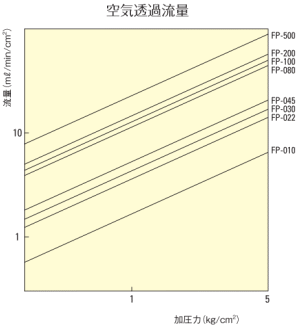

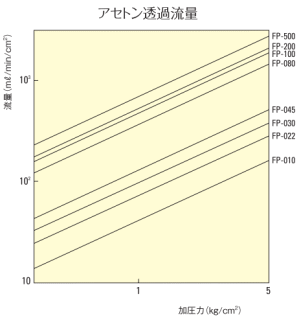

フロロポアー(R)メンブランフィルターの透過流量 |
|
|
| |
アセトン以外の液体流量算出方法
透過流量は液粘度に逆比例し、フィルターの有効面積に比例します。
Vliq.(流量)=Vace(アセトン流量)xa(粘度比)xS(有効濾過面積)
|
 |
|
| ■ |
フロロポアー(R)メンブランフィルターの撥水性と親水処理 |
|
|
| |
フロロポアー(R)メンブランフィルターは臨界表面張力がおよそ28.5dvne/cmあり、この表面張力より大きい液体、例えば酸、水(72.3dyne/cm)などに対してはじく性質を示します。また、表面張力の小さな液体、例えばアルコール、アセトン(23.7dvne/cm等に対しては写真のように濡れ性を示します。フロロポアー(R)メンブランフィルターを濡れた状態(親水処理)に保ち、表面張力の大きい液体のろ過を続けて行うと表面張力の大きい液体濾過も可能になります。
|
 |
|
■アセトンと比較した各種溶剤の粘度及び比率
| 溶剤種類 |
温度 |
粘度(cp) |
比率(a) |
| アセトン |
20℃ |
0.32 |
1.0 |
| トリクレン |
0.58 |
0.552 |
| トルエン |
0.587 |
0.544 |
| メタノール |
0.59 |
0.542 |
| キシレン |
0.614 |
0.518 |
| エタノール |
1.22 |
0.262 |
| イソプロピルアルコール |
2.41 |
0.133 |
| 水 |
1.0 |
0.32 |
|
■各寸法の有効面積
フィルター寸法φ
(mm) |
濾過有効面積
(cm2) |
平均有効面積 S
(cm2) |
| 13 |
0.4〜0.6 |
約0.5 |
| 25 |
2〜3 |
約2.5 |
| 47 |
9〜11 |
約10 |
| 90 |
40〜50 |
約45 |
| 142 |
110〜130 |
約120 |
| 293 |
540〜580 |
約560 |
|
■フロロポアー(R)メンブランフィルターの特性
|
FP-010 |
FP-022 |
FP-030 |
FP-045 |
FP-080 |
FP-100 |
FP-200 |
FP-500 |
| 平均孔径(μm) |
0.10 |
0.22 |
0.30 |
0.45 |
0.80 |
1.0 |
2.0 |
5.0 |
| アセトン流量 |
32 |
65 |
90 |
130 |
270 |
410 |
600 |
1300 |
| 空気流量 |
1.5 |
2.8 |
3.5 |
5.0 |
9.0 |
12.0 |
18.0 |
30.0 |
| バブルポイント |
1.30 |
1.00 |
0.80 |
0.65 |
0.35 |
0.28 |
0.16 |
0.09 |
| 引張強さ(kg/mm) |
6.0 |
3.0 |
3.0 |
3.0 |
2.5 |
2.5 |
2.5 |
2.5 |
| 厚さ(μm) |
60 |
60 |
80 |
80 |
100 |
100 |
100 |
110 |
※取り消し線の製品は、現在生産中止品です。
|
■サイズ表
●フィルター外径 φ13
| 型式 |
フィルター孔径
(μm) |
| 612-3016-01-010 |
0.10 |
| 612-3016-01-022 |
0.22 |
612-3016-01-030 |
0.30 |
| 612-3016-01-045 |
0.45 |
| 612-3016-01-080 |
0.80 |
| 612-3016-01-100 |
1.0 |
| 612-3016-01-200 |
2.0 |
| 612-3016-01-500 |
5.0 |
※取り消し線の製品は、現在生産中止品です。
|
●フィルター外径 φ25
| 型式 |
フィルター孔径
(μm) |
| 612-3016-02-010 |
0.10 |
| 612-3016-02-022 |
0.22 |
612-3016-02-030 |
0.30 |
| 612-3016-02-045 |
0.45 |
| 612-3016-02-080 |
0.80 |
| 612-3016-02-100 |
1.0 |
612-3016-02-200 |
2.0 |
| 612-3016-02-500 |
5.0 |
※取り消し線の製品は、現在生産中止品です。
|
●フィルター外径 φ30
| 型式 |
フィルター孔径
(μm) |
| 612-3016-03-010 |
0.10 |
| 612-3016-03-022 |
0.22 |
612-3016-03-030 |
0.30 |
| 612-3016-03-045 |
0.45 |
| 612-3016-03-080 |
0.80 |
| 612-3016-03-100 |
1.0 |
| 612-3016-03-200 |
2.0 |
| 612-3016-03-500 |
5.0 |
※取り消し線の製品は、現在生産中止品です。
|
●フィルター外径 φ40
| 型式 |
フィルター孔径
(μm) |
| 612-3016-04-010 |
0.10 |
| 612-3016-04-022 |
0.22 |
612-3016-04-030 |
0.30 |
| 612-3016-04-045 |
0.45 |
| 612-3016-04-080 |
0.80 |
| 612-3016-04-100 |
1.0 |
| 612-3016-04-200 |
2.0 |
| 612-3016-04-500 |
5.0 |
※取り消し線の製品は、現在生産中止品です。
|
●フィルター外径 φ47
| 型式 |
フィルター孔径
(μm) |
| 612-3016-05-010 |
0.10 |
| 612-3016-05-022 |
0.22 |
612-3016-05-030 |
0.30 |
| 612-3016-05-045 |
0.45 |
| 612-3016-05-080 |
0.80 |
| 612-3016-05-100 |
1.0 |
| 612-3016-05-200 |
2.0 |
| 612-3016-05-500 |
5.0 |
※取り消し線の製品は、現在生産中止品です。
|
●フィルター外径 φ50
| 型式 |
フィルター孔径
(μm) |
| 612-3016-06-010 |
0.10 |
| 612-3016-06-022 |
0.22 |
612-3016-06-030 |
0.30 |
| 612-3016-06-045 |
0.45 |
| 612-3016-06-080 |
0.80 |
| 612-3016-06-100 |
1.0 |
| 612-3016-06-200 |
2.0 |
| 612-3016-06-500 |
5.0 |
※取り消し線の製品は、現在生産中止品です。
|
●フィルター外径 φ60
| 型式 |
フィルター孔径
(μm) |
| 612-3016-07-010 |
0.10 |
| 612-3016-07-022 |
0.22 |
612-3016-07-030 |
0.30 |
| 612-3016-07-045 |
0.45 |
| 612-3016-07-080 |
0.80 |
| 612-3016-07-100 |
1.0 |
| 612-3016-07-200 |
2.0 |
| 612-3016-07-500 |
5.0 |
※取り消し線の製品は、現在生産中止品です。
|
●フィルター外径 φ75
| 型式 |
フィルター孔径
(μm) |
| 612-3016-08-010 |
0.10 |
| 612-3016-08-022 |
0.22 |
612-3016-08-030 |
0.30 |
| 612-3016-08-045 |
0.45 |
| 612-3016-08-080 |
0.80 |
| 612-3016-08-100 |
1.0 |
| 612-3016-08-200 |
2.0 |
| 612-3016-08-500 |
5.0 |
※取り消し線の製品は、現在生産中止品です。
|
●フィルター外径 φ90
| 型式 |
フィルター孔径
(μm) |
| 612-3016-09-010 |
0.10 |
| 612-3016-09-022 |
0.22 |
612-3016-09-030 |
0.30 |
| 612-3016-09-045 |
0.45 |
| 612-3016-09-080 |
0.80 |
| 612-3016-09-100 |
1.0 |
| 612-3016-09-200 |
2.0 |
| 612-3016-09-500 |
5.0 |
※取り消し線の製品は、現在生産中止品です。
|
●フィルター外径 φ110
| 型式 |
フィルター孔径
(μm) |
| 612-3016-10-010 |
0.10 |
| 612-3016-10-022 |
0.22 |
612-3016-10-030 |
0.30 |
| 612-3016-10-045 |
0.45 |
| 612-3016-10-080 |
0.80 |
| 612-3016-10-100 |
1.0 |
| 612-3016-10-200 |
2.0 |
| 612-3016-10-500 |
5.0 |
※取り消し線の製品は、現在生産中止品です。
|
●フィルター外径 φ125
| 型式 |
フィルター孔径
(μm) |
| 612-3016-11-010 |
0.10 |
| 612-3016-11-022 |
0.22 |
612-3016-11-030 |
0.30 |
| 612-3016-11-045 |
0.45 |
| 612-3016-11-080 |
0.80 |
| 612-3016-11-100 |
1.0 |
| 612-3016-11-200 |
2.0 |
| 612-3016-11-500 |
5.0 |
※取り消し線の製品は、現在生産中止品です。
|
●フィルター外径 φ142
| 型式 |
フィルター孔径
(μm) |
| 612-3016-12-010 |
0.10 |
| 612-3016-12-022 |
0.22 |
612-3016-12-030 |
0.30 |
| 612-3016-12-045 |
0.45 |
| 612-3016-12-080 |
0.80 |
| 612-3016-12-100 |
1.0 |
| 612-3016-12-200 |
2.0 |
| 612-3016-12-500 |
5.0 |
※取り消し線の製品は、現在生産中止品です。
|
●フィルター外径 φ293
| 型式 |
フィルター孔径
(μm) |
| 612-3016-13-010 |
0.10 |
| 612-3016-13-022 |
0.22 |
612-3016-13-030 |
0.30 |
| 612-3016-13-045 |
0.45 |
| 612-3016-13-080 |
0.80 |
| 612-3016-13-100 |
1.0 |
| 612-3016-13-200 |
2.0 |
| 612-3016-13-500 |
5.0 |
※取り消し線の製品は、現在生産中止品です。
|
|
| |
