CPCカップリング目次
MPC シリーズ・カップリング.210-.500"フロー
メディカルグレード　ABS		 244

メディカルグレード　ABS

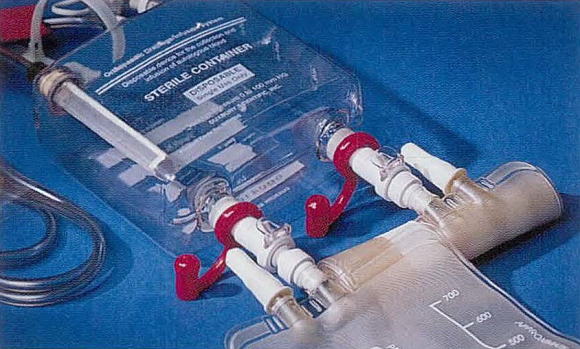

MPCシリーズは特殊な液体を使用する場合において、使いやすさと安全性が加えられたカップリングです。
内径6.4mmと9.5mmのチューブに対応し、シーリングキャップとプラグを含め、さまざまなコネクターと形状が選べます。

■ 特長
・ 人間工学に基づいたラッチ。 ・ 手袋をはめたままでも簡単に操作できます。
・ 接続時にカチッと聞こえます。 ・ 確実に接続できたことが確認できます。
・ USPクラスⅥに適合。 ・ 広範囲の用途に対応できます。
・ EtO、Eビーム、ガンマ線での減菌が可能。 ・ 再利用でき、使い捨てとしても経済的です。
・ 接続後カップリングの片方が回転します。  ・ チューブのねじれを減らします。
・ 肉薄のテーパーがついたタケノコ部。 ・ 液だまりを減らし、乱流を最小にします。
材質 本体 ABS　USP クラスVI
ラッチ ポリカーボネートUSP クラスVI
Oリング シリコーン　USP クラスVI
NBR　USP クラスVI
使用圧力 真空～0.41MPa
使用温度範囲 -40℃～71℃
適合チューブ 内径6.4mm（1/4インチ）・9.5mm（3/8インチ）
注意： この製品性能は、圧力、温度、流体物、流量などのご使用環境により影響を受けることがあります。
お客様の使用環境で、この製品が適しているかどうかは、お客様自身がお確かめ下さい。

寸法図
　＝最大径（mm）＝全長（mm）

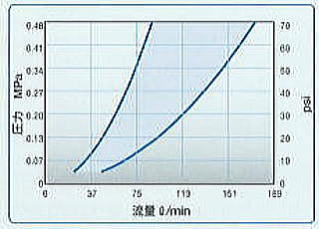

MPC　流量特性

ABSカップリング・ボディ
インライン
軟質チューブ用
タケノコ接続
（ホースバーブ）
ロック無
チューブサイズ
内径
(in)		 内径
(mm)		 弁無し
1/4 6.4 MPC17004T 24.4 33.1
3/8 9.5 MPC17006T 24.4 33.1
●25個単位の販売です。


ABSカップリング・インサート
インライン
軟質チューブ用
タケノコ接続
（ホースバーブ）
（シリコーンシールUSPクラスⅥ）
チューブサイズ
内径
(in)		 内径
(mm)		 弁無し
1/4 6.4 MPC22004TM 15.3 33.1
3/8 9.5 MPC22006TM 15.3 33.1
●25個単位の販売です。

軟質チューブ用
タケノコ接続
（ホースバーブ）
（NBRシールUSPクラスⅥ）
チューブサイズ
内径
(in)		 内径
(mm)		 弁無し
1/4 6.4 MPC22004T 15.3 33.1
3/8 9.5 MPC22006T 15.3 33.1
●25個単位の販売です。
