パンクチャーシール ディスペンシング・システム
244

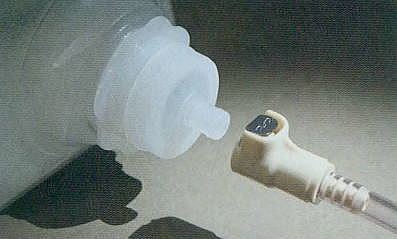

パンクチャーシール・システムは、軟質のプラスチック容器から、清潔、かつ安全に液体の移送・取り出しを可能にします。
このシステムは、パンクチャーシール用クロージャー・キャップと特別設計のクイックカップリング・ボディの二つの部分で構成されています。
キャップはネジ式とスナップイン式があり、ネジの接合部は38mm径です。パンクチャーシールは、力ップリング・ボディをキャップに接続した瞬間、キャップ上の薄膜シールが自然に破れるようになっています。
 特  長

パンクチャーシールカップリング :片手で楽に接続
素材はPPとPE :高い耐薬品性
パンクチャーシール用薄膜付き :清潔な、使い捨て
親指式ラッチ機構 :片手で着脱が可能



用途

・濃縮洗剤
・石鹸液
・印刷インキ
・ドライクリー二ング用洗剤
・現像液
・染料

■ 仕様
材           質 本体(ボディ)およびバルブ :ポリプ口ピレン
  ラッチ :ステンレス
  バルブスプリング :SUS316
  外部スプリングおよびピン :ステンレス
  Oリング :EPDM
  クロジャーキャップ :ポリエチレン(LDPE)
使  用  圧  力 0.84MPa
使用温度範囲 0℃〜71℃
適合チューブ 内径6.4mm(1/4インチ)、9.5mm(3/8インチ)
キ ャ ッ プ SP-400 38mm
注意:キャップの温度、圧力定格についてはお問合せ下さい。
※注意: 本ページに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。ご使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかご確認下さい。

パンクチャーシール・ボディ

内径(in) 内径(mm) 弁無し型式 弁付き型式
(mm)

(mm)
1/4 6.4 PS1700412  PSD1700412 23.6 49.6
3/8 9.5 PS1700612  PSD1700612 23.6 49.6
●25個単位の販売です。(PSD1700412を除く。)(PS1700612のみ50個未満は要チャージ料)



クロージャー・キャップ


スタイル 型式
(mm)

(mm)
めすネジ PSC38MM 28.5 43.2
スナップイン 496200 41.1 47.8
●496200は25個単位の販売です。
