CQGシリーズ 244


ポリプロピレン

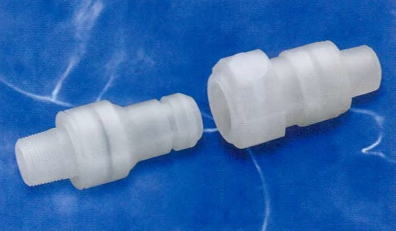

CQG06シリーズ高純度カップリングは特許の圧力バランスのとれたノンスピルデザインを特徴とします。パージンポリプロピレンで成型され、耐薬品性に優れています。また、全くばねに接しない高流量性能を発揮します。圧力下においても簡単に着脱ができます。
特  長

ノンスピルデザイン :化学物質と蒸気からの保護
圧力バランスがとれている :圧力下において安全な分離や、高圧での再接続が容易
流体がスプリングに接しない :流体の金属による影響が出ない
 CQGシリーズ 仕様
材         質 本体 :ナチュラルバージンポリプロピレン
  シール :フッ素ゴム(FKM)
  スプリング :ハステロイC(流体と非接触)
  フレアナット :PVDF
  潤滑剤 :未使用
  デュアルコンテインメントナットおよびパネルマウン卜フィッティング :ナチュラルバージンポリプロピレン
  パネルナット :HDPE
  パネルマウントOリング :フッ素ゴム(FKM)
使  用  圧  力 真空〜0.55MPa
使用温度範囲 0℃〜66℃
適合チューブ 9.5mm(3/8インチ)、12.7mm(1/2インチ)
19.1mm(3/4インチ)フレア
着脱時の液漏れならびに空気流入量  0.1ML以下


CQG 流量特性
 CQG 使用温度圧力領域
※注意: 本ページに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。ご使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかご確認下さい。

寸法図


=最大径(mm)
=全長(mm)
=ナット寸法(mm)
パネル取付け孔の寸法


対応パネル厚 : 3.1mm〜12.7mm


 カップリング・ボディ


 インライン
 チューブ・ネジサイズ
外径(in)・ネジ(in) 弁付き型式
3/8"Flare CQGD06100106 49.8 107.0 -
1/2"Flare  CQGD06100108 49.8 112.3 -
3/4"Flare  CQGD06100112 49.8 114.1 -
1/2"NPT(オス) CQGD06100208 49.8 96.8 25.4


 カップリング・インサート


 インライン
 チューブ・ネジサイズ
外径(in)・ネジ(in) 弁付き型式
3/8"Flare CQGD06200106 41.2 110.5 -
1/2"Flare  CQGD06200108 41.2 113.1 -
3/4"Flare  CQGD06200112 41.2 117.7 -
3/8"NPT(オス) CQGD06200206 41.2 96.8 25.4
1/2"NPT(オス) CQGD06200208 41.2 100.4 25.4
3/4"NPT(オス) CQGD06200212 41.2 105.5 25.4


  パネルマウント・
  アダプターキット
PART No.
COG06PMKIT01   パネルマウントキットを使用することによりパネルに取り付ける
  ことができます。
