DPCシリーズ (1/4"フロー)
244

  アセタール

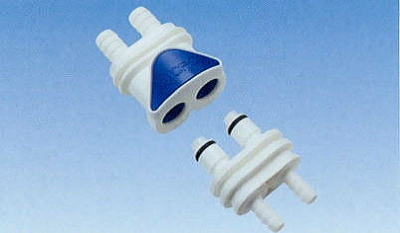

1/4"フローDPCシリーズのカップリングは、コンパクトサイズながらも優れたフローレートを実現したカップリングです。2本の流体ラインを備えた、特徴的なデザインになっています。また、熱可塑性樹脂のアセタールから作られているDPCシリーズは、弁付きと弁無しのタイプからお選びいただけます。片手で切断ができるラッチのあるDPCシリーズは、2本の流体ラインで同時接続と切断が必要な箇所での使用に適しています。
 特  長

ラッチが1つだけ :1ステッブで2本の流体ラインを同時に接続、切断が可能
誤接続の防止 :キー溝が付いており、誰でも正確に接続できます
コンパク卜なデザイン :使いやすさや操作性にも優れています
既製商品 :設計開発作業やアッセンブリ時間の削減ができます

■ スチームスルー 仕   様
材           質 本体およびラッチ アセタール
  バルブスプリング SUS316
  スプリング ステンレス
  0リング NBR
使  用  圧  力 真空〜0.83MPa
使用温度範囲 0℃〜82℃
適合チューブ 内径6.4mm(1/4インチ)、9.5mm(3/8インチ)
       色 白(ラッチはブルー)

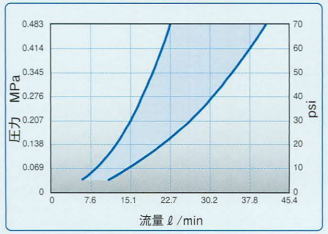

DPC流量特性

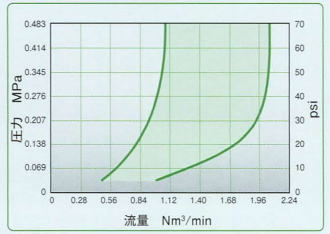

DPC気体流量
※注意: 本ページに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。ご使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかご確認下さい。

寸法図

  =高さ・最大径(mm)
=全長(mm)
=コネクターの中心から中心までの長さ(mm)

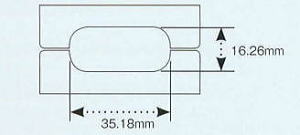

パネル取付け孔の寸法 (インサー卜側)

対応パネル厚:3.35mm〜3.42mm
※ボディ側の取付け孔については、弊社までお問合せ下さい。


カップリング・ボディ

 インライン
  軟質チューブ用タケノコ接続(ホースバーブ)
  チューブサイズ
内径(in) 内径(mm) 弁無し型式 弁付き型式
1/4 6.4 DPC17004 DPCD17004 41.2 53.1 19.1
3/8 9.5 DPC17006 DPCD17006 41.2 53.1 19.1
※25個単位の販売です。


カップリング・インサート


インライン
  軟質チューブ用タケノコ接続(ホースバーブ)
  チューブサイズ
内径(in) 内径(mm) 弁無し型式 弁付き型式
1/4 6.4 DPC22004 DPCD22004 41.2 50.1/53.1 19.1
3/8 9.5 DPC22006 DPCD22006 41.2 50.1/53.1 19.1
※25個単位の販売です。
