BCF シリーズ   244

 ABS

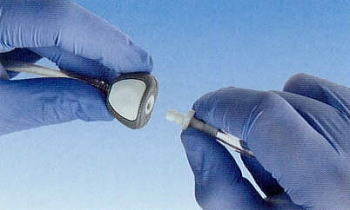

血圧モニター装置のために設計されたBCFシリーズは、液漏れがない小口径の差込式メスコネクターです。ボタンを押すだけで、血圧計力フと機械との接続を簡単に取り外すことができます。熱可塑性樹指のABSから作られたBCFシリーズは、金属製コネクターの代わりとして簡単にご使用いただけます。
BCF シリーズは、ISO80369-5準拠のFitQuikTMや一般的な血圧計用オスフィッテイングと互換性があります。
 特  長

小口径の差込式コネクター :ルアーフィッティングとの誤接続を防止します
安全な接続 :液漏れの心配がありません
接続を音で知らせる :カチッという音がするので、接続が簡単です
他製品との互換性 :FitQuikTMや一般的な血圧計用オスフィッティングと互換
■ 仕   様
材           質 本体 ABS
  ラッチ アセタール
  スプリング SUS316
  Oリング NBR
使  用  圧  力 真空〜0.14MPa
使用温度範囲 0℃〜50℃
適合チューブ 内径3.2mm( 1/8 インチ )、4.0mm ( 5/32 インチ)
       グレー(ラッチは白)
BCF 流量特性
  BCF 気体流量
※注意: 本ページに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。ご使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかご確認下さい。
 寸法図
     =最大径(mm)
 =全長(mm)
 =高さ(mm)
 =タケノコ長さ(mm)


カップリング・ボディ

インライン
軟質チューブ用タケノコ接続(ホースバーブ)
  チューブサイズ
内径(in) 内径(mm) 弁無し型式
1/8 3.2 BCF497 25.4 31.5 15.8 11.5
5/32 4.0 BCF597 25.4 31.5 15.8 11.5
※25個単位の販売です。


インサート

ナイロン製フィッティング
  チューブサイズ
内径(in) 内径(mm) 白色
PART 型式

黒色
PART 型式
3/32 2.4 BC330 BC331
1/8 3.2 BC430 BC431
5/32 4.0 BC530 BC531
3/16 4.8 BC630 BC631
※100個単位の販売です。
