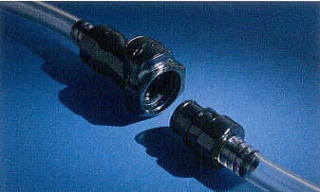

HFC57シリーズ (3/8"フロー) 244
紫外線対応

HFC57シリーズのUVポリサルフォン・カップリングは、紫外線への耐性があり、紫外線による有害な影響を
極力抑えます。使い勝手を考えたデザインと大きなラッチ用シュラウドにより、握りやすく、使いやすい
力ップリングです。
また、効率の良いバルブの採用により高流量が実現され、液漏れも極めて少量です。
HFC57シリーズにはオプションとして、隔壁用パネルマウント、ガーデンホースネジおよびハステロイC製の
スプリングがあります。
 特  長
耐UVポリサルフォン素材
高効率バルブ
使い勝手のよいデザイン
他CPC製品との互換性
高強度で、紫外線の耐性あり
コンパクトサイズで高流量
握りやすく、使い方が簡単
HFC12、HFC35シリーズと互換
 *-*-用途-*-*

・農業用スプレーシステム
・エンジン水洗キット
・真水洗浄
・販売用力一ト
・薬品スプレー機器
・屋外水処理
■ 仕   様
材           質 本体およびバルブ :耐UVポリサルフォン
ラッチ :耐UVポリサルフォン
バルブスプリング :SUS316
外部スプリングおよびピン :SUS316
Oリング :EPDM
パネルマウントガスケット :EPDM
めすネジガスケット :FDA EPDM
使  用  圧  力 真空〜0.86MPa
使用温度範囲 -40℃〜138℃
適合チューブ 内径9.5mm〜19.1mm ( 3/8 インチ〜3/4インチ )

HFC57 気体流量
HFC57 流量特性
HFC57 使用温度圧力領域
※注意: 本ページに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。ご使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかご確認下さい。
 寸法図
   =最大径(mm)
 =全長(mm)
 パネル取付け孔の寸法
      対応パネル厚:0.77mm -6.35mm
ガスケット厚:1.53mm
カップリング間隔:48.8mm


カップリング・ボディ

ネジ取付け
ネジ取付け(オスネジ)
  ネジ規格
インチネジ メートルネジ 弁無し型式 弁付き型式
-  3/8'' BSPT HFC10657BSPT HFCD10657BSPT 36.6 69.4
1/2'' NPT - HFC10857 HFCD10857 36.6 73.2
- 1/2'' BSPT HFC10857BSPT HFCD10857BSPT 36.6 73.2
- 3/4'' BSPT HFC101257BSPT HFCD101257BSPT 36.6 79.3
 3/4'' GHT - HFC101257GHT HFCD101257GHT 36.6 74.7
※10個単位の販売です。 (HFC10857BSPTを除き、50個未満は要チャージ料)
ネジ取付け(メスネジ)
  ネジ規格
インチネジ メートルネジ 弁無し型式 弁付き型式
 3/4'' GHT - HFC191257GHT HFCD191257GHT 36.6 68.6
- 3/4'' BSPP HFC191257BSPP HFCD191257BSPP 36.6 68.6
※10個単位の販売です。 (HFC191257BSPP、HFCD191257GHTを除き、50個未満は要チャージ料)

パネル取付け
軟質チューブ用タケノコ接続(ホースバーブ)
  チューブサイズ
内径(in) 内径(mm) 弁無し型式  弁付き型式
3/8 9.5  - HFCD16657 46.3 71.7
1/2 12.7  - HFCD16857 46.3 71.7
5/8 15.9  -  HFCD161057 46.3 74.7
3/4 19.1  -  HFCD161257 46.3 74.7
※10個単位の販売です。 (HFCD16657BSPPを除く。) (HFCD16857のみ50個未満は要チャージ料)

インライン
硬質チューブ用タケノコ接続(ホースバーブ)
  チューブサイズ
内径(in) 内径(mm) 弁無し型式  弁付き型式
3/8 9.5 HFC17657 HFCD17657 36.6 71.7
1/2 12.7 HFC17857 HFCD17857 36.6 71.7
5/8 15.9 HFC171057  HFCD171057 36.6 74.7
3/4 19.1 HFC171257  HFCD171257 36.6 74.7
※10個単位の販売です。 (HFCD17657、HFCD17857、HFCD171057を除く。)
   (HFC171257、HFCD17657、HFCD17857を除き、50個未満は要チャージ料)



カップリング・インサート

ネジ取付け
ネジ取付け(オスネジ)
  ネジ規格
インチネジ メートルネジ 弁無し型式 弁付き型式
- 3/8'' BSPT HFC24657BSPT HFCD24657BSPT 29.5 46.8/49.8
- 1/2'' BSPT HFC24857BSPT HFCD24857BSPT 29.5 50.6/52.6
1/2'' NPT - HFC24857 HFCD24857 29.5 49.6/53.6
- 3/4'' BSPT HFC241257BSPT HFCD241257BSPT 31.3 55.7/58.7
3/4'' GHT - HFC241257GHT HFCD241257GHT 29.5 54.7/57.7
※10個単位の販売です。
   (HFC24657BSPT、HFC24857BSPT、HFCD24857、HFCD241257GHTを除き、50個未満は要チャージ料)
ネジ取付け(メスネジ)
  ネジ規格
インチネジ メートルネジ 弁無し型式 弁付き型式
3/4'' GHT - HFC261257GHT HFCD261257GHT 34.8 45.5/48.6
- 3/4'' BSPP HFC261257BSPP HFCD261257BSPP 34.8 45.5/48.6
※10個単位の販売です。   (HFCD261257GHTを除き、50個未満は要チャージ料)

インライン
軟質チューブ用タケノコ接続(ホースバーブ)
  チューブサイズ
内径(in) 内径(mm)  弁無し型式 弁付き型式
3/8 9.5 HFC22657 HFCD22657 25.4 48.6/51.6
1/2 12.7 HFC22857 HFCD22857 25.4 48.6/51.6
5/8 15.9 HFC221057 HFCD221057 25.4 51.6/54.7
3/4 19.1 HFC221257 HFCD221257 25.4 51.6/54.7
※10個単位の販売です。
   (HFC22657、HFC22857、HFCD22657、HFCD22857GHTを除き、50個未満は要チャージ料)
