NS212シリーズ　ノンスピルカップリング 244
NS212シリーズカップリングは、これまで開発してきたノンスピルのカップリングをベースにして開発された、
簡単かつ安全に流体を流せる力ッブリングです。複数のシールと、通気を遮断する弁を備えており、
簡単にひねって着脱することができます。耐薬品性にも優れていますので、様々な用途にご利用いただけます。

※NS212シリーズとNS2シリーズとの接続はできません。
互換性等の保証もありませんので、ご購入の際はご注意下さい。
 特　　長
● ノンスピル設計 ：圧力がかかった状態でも液ダレが起きません
● 複数のシール ：耐薬品性lこ優れ、様々な用途に対応
● ひねって接続 ：省スペースでも簡単かつ漏れのない接続を実現
● コンパクト設計 ：小さくても高流量
● 空気の混入が最小限 ：空気による汚染を最小限に抑え、清掃や洗浄の作業を低減
 ■ 用途

・インクジェットプリンター
・化学薬品の搬送
・電子機器の冷却
・計測機器
・医療機器
■ 仕   様
材           質  本体 ： ガラス繊維入りポリプロピレン
 バルブスプリング ： SUS316
 シール ： EPDM
使  用  圧  力  真空～0.3MPa
使用温度範囲  0℃～49℃
適合チューブ  内径3.2mm(1/8インチ)～内径6.4mm（1/4インチ）
 内径4.3mm（0.17インチ）×外径6.4mm（1/4インチ）

着脱時の液ダレ量：0.025㏄以下
1回の接続で入る空気量：1回あたり0.009cc以下

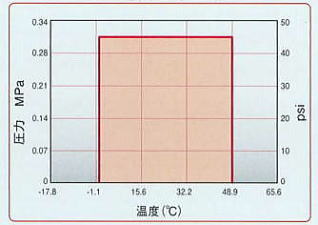

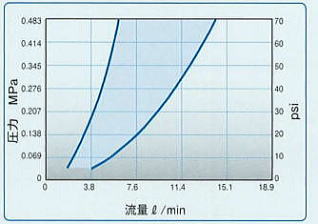

NS212　流量特性 NS212　使用温度圧力領域
※注意： 本ページに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。
圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。
ご使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかご確認下さい。

 寸法図

 ＝最大径（mm）＝全長（mm）
 パネル取付け孔の寸法
 　　　　対応パネル厚 ： 1.27mm～7.62mm


カップリング・ボディ
ネジ取付け
ネジ取付け（オスネジ）
  ネジ規格
インチネジ 弁付き型式
1/8'' NPT NS2D100212 18.1 44.2

インライン
硬質チューブ用フェルールレスPTF接続
  チューブサイズ
内径×外径（ｉｎ） 内径×外径（mm） 弁付き型式
0.17×1/4 4.3×6.4 NS2D130412 18.1 47.5
軟質チューブ用タケノコ接続（ホースバーブ）
  チューブサイズ
内径（ｉｎ） 内径（mm） 弁付き型式
1/8 3.2 NS1D170212 18.1 47.5
1/4 6.4 NS1D170412 18.1 52.1
パネル取付け
硬質チューブ用フェルールレスPTF接続
  チューブサイズ
内径×外径（ｉｎ） 内径×外径（mm） 弁付き型式
0.17×1/4  4.3×6.4 NS2D120412 22.4 47.5
軟質チューブ用タケノコ接続（ホースバーブ）
  チューブサイズ
内径（ｉｎ） 内径（mm）  弁付き型式
1/8 3.2 NS2D160212 22.4 45.5
1/4 6.4 NS2D160412 22.4 52.1

カップリング・インサート
ネジ取付け
ネジ取付け（オスネジ）
  ネジ規格
インチネジ 弁付き型式
1/8'' ＮＰＴ NS2D240212 16.3 32.3

インライン
硬質チューブ用フェルールレスＰＴＦ接続
  チューブサイズ
内径×外径（ｉｎ） 内径×外径（mm） 弁付き型式
0.17×1/4 4.3×6.4 NS2D200412 16.3 35.4
軟質チューブ用タケノコ接続（ホースバーブ）
  チューブサイズ
内径（ｉｎ） 内径（mm）  弁付き型式
1/8 3.2 NS2D220212 16.3 33.6
1/4 6.4 NS2D220412 16.3 38.7
